0.96 pollici SSD1306 Controller 7 pin caratteri bianchi e blu SPI display OLED 128x64 3V PMOLED

0.96 pollici SSD1306 Controller 7 Pin White And Blue Fonts SPI OLED Display 128x64 3V PMOLED Descrizione del prodotto

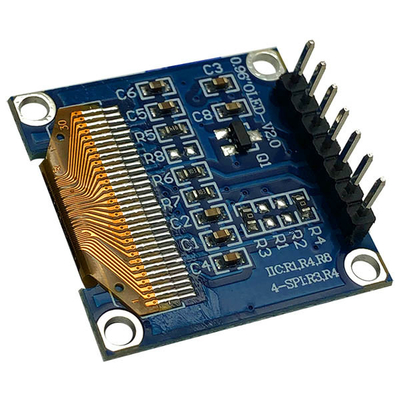

Il modello SFOM096YZ7-12864WB-01 è l'elemento di estensione di SF-OS096YZ7-12864WB-01 che ha una scheda PCB sul modulo; ha una diagonale di 0,96 pollici, composta da 128x64 pixel.Questa scheda PCB con quattro fori di montaggio è un metodo facile per i clienti di fissare i moduli sulle loro applicazioni. Il modulo SFOM096YZ7-12864WB-01 è integrato con SSD1306 IC; supporta l'interfaccia SPI a 4 fili; interfaccia I2C opzionale, servizio di guida 1/64, tensione di alimentazione per la logica è da 3.3V ~ 5V,Livello di I/O da 5V a 3V con circuito di conversione, il display con corrente del pannello di controllo del 50% è di 80mA @ 3.3VDD (valore tipico).
Questo modulo OLED è adatto per applicazioni domestiche intelligenti, dispositivi medici, comandi intelligenti, contatori, ecc. Può funzionare a temperature da -40 °C a +85 °C;

1Display mini OLED da 0,96 pollici con risoluzione 128X64 e chipset SSD1306
2Consumo di energia molto basso: illuminazione a schermo intero 0,08w
3. Quattro fori di montaggio per una facile installazione
4. Tipo di interfaccia: SPI (può essere modificato in IIC)
5. Supporta una varietà di chip di controllo: completamente compatibile con Arduino serie 51, serie msp430, stm32/2 CSR IC, ETC
6Voltaggio di alimentazione: DC 3V - 5V


Caratteristiche:


SAEF Technology è un fornitore professionale di moduli OLED. Forniamo una vasta gamma di display OLED (PMOLED) / OLED dot matrix standard e moduli OLED a carattere personalizzato,Display grafici OLED e pannelli OLEDLa struttura meccanica comprende i tipi Chip on Board (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded).I moduli OLED SAEF presentano tutti gli importanti vantaggi

• Tempo di risposta più rapido At +25 °C 10 μsec.
• Angolazione di visione illimitata fino a 175 gradi
• Sottile Non è necessario una retroilluminazione, autoemissione
• Alta luminosità
• Alto rapporto di contrasto: fino a 100001 ¢
• Temperatura di funzionamento ampia -40 °C ~ 80 °C
• Consumo di energia inferiore

0.96 pollici SSD1306 Controller 7 Pin White And Blue Fonts SPI OLED Display 128x64 3V PMOLED Disegno del prodotto

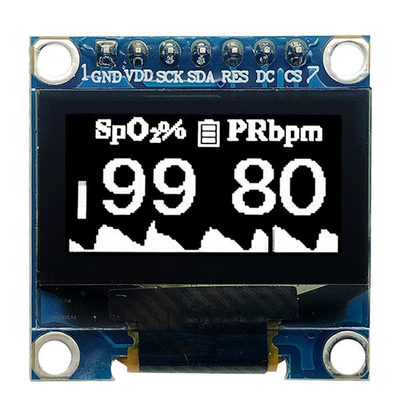

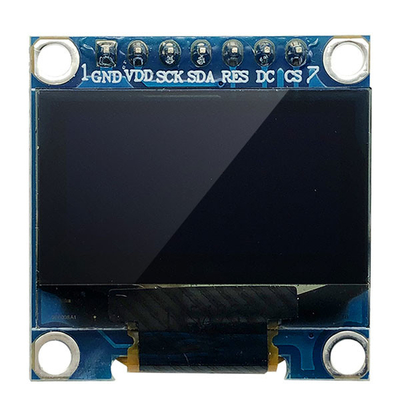

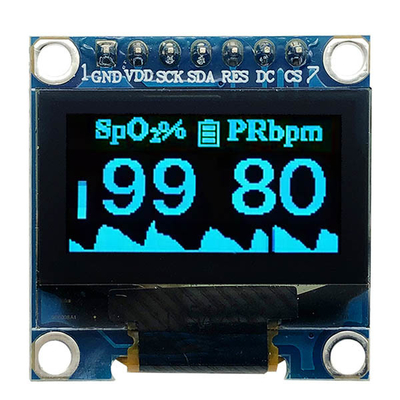

 0.96 pollici SSD1306 Controller 7 Pin White And Blue Fonts Display SPI OLED 128x64 3V PMOLED Immagine del prodotto


Precauzioni per la manipolazione del modulo OLED

1. Il pannello di visualizzazione è realizzato in vetro e polarizzatore. Poiché il vetro è fragile, tende a rompersi durante la manipolazione, specialmente sui bordi. Si prega di evitare di cadere o di scattare.Non sottoporlo a uno shock meccanico lasciandolo cadere o colpendolo.
2Non applicare una forza eccessiva alla superficie del display o alle aree adiacenti, poiché ciò può causare anomalie.Questo macchia la zona di visualizzazione (alcuni cosmetici sono determinati per il polarizzatore).
3. Il polarizzatore che copre la superficie di visualizzazione del modulo OLED è morbido e facilmente graffiato.spingere o strofinare i polarizzatori esposti con qualcosa di più duro di un piombo di matita HB (vetroNon mettere o attaccare nulla sulla superficie di visualizzazione per evitare di lasciare segni su di essa.macchia o sporca il polarizzatoreDopo la prova a bassa temperatura, i prodotti devono essere riscaldati in un recipiente prima di entrare in contatto con l'aria a temperatura ambiente.
4. Se la superficie del display viene contaminata, respirare sulla superficie e pulire delicatamente con un panno morbido e secco.
- Alcol isopropilico
- Alcole etilico
Non strofinare con forza per evitare di danneggiare la superficie del display.
5. Solventi diversi da quelli sopra menzionati possono danneggiare il polarizzatore.
- Acqua.
- Chetone
- Solventi aromatici
Asciugare immediatamente la saliva o le gocce d'acqua, il contatto con l'acqua per un lungo periodo di tempo può causare deformazioni o sbiadimento del colore.
6La corrosione degli elettrodi è accelerata dalle goccioline d'acqua, dalla condensazione di umidità o da un flusso di corrente in un ambiente ad alta umidità.
7. Quando si installa il modulo OLED assicurarsi che non si torci, si deforma e si distorce.

8Non tentare di smontare o di lavorare il modulo OLED.
9Il terminale NC dovrebbe essere aperto.
10Se il circuito logico è spento, non applicare i segnali di ingresso.
11. Controllo delle scariche elettrostatiche,Dal momento che questo modulo utilizza un LSI CMOS, si deve prestare la stessa attenzione alla scarica elettrostatica come per un normale IC CMOS.Per evitare la distruzione degli elementi da elettricità statica, essere attenti a mantenere un ambiente di lavoro ottimale.

- Prima di rimuovere l'OLED dalla sua custodia o di inserirlo in un set, assicurarsi che il modulo e il corpo abbiano lo stesso potenziale elettrico.Assicurarsi di mettere a terra il corpo quando si gestiscono i moduli OLED.
- gli strumenti necessari per il montaggio, come i saldatori, devono essere adeguatamente messa a terra; assicurarsi che la fonte di alimentazione CA per il saldatore non abbia perdite.Quando si utilizza un cacciavite elettrico per fissare il LCM, il cacciavite deve essere di potenza di terra per ridurre al minimo possibile la trasmissione di onde elettromagnetiche prodotte da scintille provenienti dal commutatore del motore.
- Per ridurre la quantità di elettricità statica generata, non eseguire lavori di montaggio e altri lavori in condizioni di asciutto.Per ridurre la generazione di elettricità statica fare attenzione che l'aria nel lavoro non è troppo seccaSi raccomanda un'umidità relativa del 50%-60% e, per quanto possibile, si utilizza il potenziale elettrico del proprio abbigliamento e del banco di lavoro.
- il modulo OLED è rivestito da una pellicola per proteggere la superficie del display.

Precauzioni per la conservazione del modulo OLED

1. Quando si conservano i moduli OLED, sono necessarie le seguenti precauzioni.
i. Conservare in un sacchetto di polietilene sigillato con l'essicante.
ii. Conservare in un luogo buio, non esporre alla luce solare o alla luce fluorescente, mantenere la temperatura tra 0°C e 35°C e mantenere l'umidità relativa tra il 40% e il 60% di RH.
La superficie del polarizzatore non deve entrare in contatto con altri oggetti (si consiglia di conservarli nel contenitore antistatico in cui sono stati spediti).
2Altri
i. Se i moduli OLED sono stati utilizzati per un lungo periodo di tempo, ciò causerà un decadimento della luminosità.Altrimenti i modelli di visualizzazione possono rimanere sullo schermo come immagini fantasma ed è irricuperabile.
ii. ridurre al minimo il degrado delle prestazioni dei moduli OLED derivante dalla distruzione causata dall'elettricità statica, ecc.;prestare attenzione per evitare di trattenere le seguenti sezioni durante la manipolazione dei moduli.
- Zona esposta della scheda di circuito stampato.
- Sezioni di elettrodi terminali.
