Dettagli:
|
| Prodotto: | 1.45" OLED a colori | Risoluzione: | Risoluzione 160x128 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 8 bit 68XX/80XX parallelo, 4 fili SPI, I2C |
| Display colore: | Colore completo | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 350,80 x 30,80 x 1,60 (mm) | Area attiva: | 28.78 x 23.024 (mm) |
| Pitch dei pixel: | 00,06 x 0,18 (mm) | temperatura di funzionamento: | -40°C a +70°C |
| Temperatura di stoccaggio.: | -40°C a +85°C | IC del driver: | SSD1333 |
| Tensione di alimentazione per la logica: | 1.65 - 3,5 V | Numero di pin: | 30 pin |
| Tipo di pacchetto IC: | COF | Tipo di connessione del modulo: | ZIF |
| Compiti: | 1/128 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Display AMOLED da 30 pin,1Display AMOLED da 45 pollici,Display AMOLED da 160x128 |
||
1.45 pollici AMOLED UG-6028GDEEF01 SSD1333 Controller 160x128 Matrice passiva 30 pin Connessione ZIF per dispositivi mediciDescrizione del prodotto
L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.UG-6028GDEEF01 OLQuesto modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è SPI predefinito,Interfaccia parallela e I2C.
La dimensione dell'area attiva è di 1,45 ′′ diagonale con dimensione del modulo350,80 x 30,80 x 1,60 (mm), dimensione dell'area attiva28.78 x 23.024 (mm).Questo display OLED da 1,45 pollici ha un IC SSD1333 integrato e vanta un elevato rapporto di contrasto di 20.000: 1.E'grande per l' applicazione come dispositivo medico,Sistema POS, biancheria, applicazioni domestiche, strumenti industriali, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display per automobili,Display di informazioni dinamiche ecc..
Caratteristiche:
| Prodotto: | 1.45" OLED a colori | Risoluzione: | Risoluzione 160x128 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 8 bit 68XX/80XX parallelo, 4 fili SPI, I2C |
| Colore di visualizzazione: | Colore completo | Ottica: | Tutte le prospettive |
| Il contorno Dim.: | 350,80 x 30,80 x 1,60 (mm) | Area attiva: | 28.78 x 23.024 (mm) |
| Pixel Pitch: | 00,06 x 0,18 mm | Temperatura di funzionamento: | -40°C a +70°C |
| Temperatura di conservazione: | -40°C a +85°C | Controllo del driver: | SSD1333 |
| Tensione di alimentazione per la logica: | 1.65 - 3,5 V | Numero di pin: | 30 pin |
| Tipo di pacchetto IC: | COF | Tipo di collegamento del modulo: | ZIF |
| Funzione: | 1/128 | Rispetto: | Compliance REACH e RoHS |
Voltaggio di alimentazione per il funzionamento ((VDD ): -0,3- 4 V
Tensione di alimentazione per i pin di I/O ((VDDIO): -0,3 - 4 V
Tensione di alimentazione per il display (VDDH): -0,3 - 15 V
Tempo di vita (80 cd/m2): 10.000 ore
> Tutte le tensioni di cui sopra sono basate su VSS = 0V.
> Quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.. Optica e caratteristiche elettriche. Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e la sua affidabilità può deteriorarsi.
> Gli intervalli di temperatura definiti non includono il polarizzatore.
> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. La configurazione del software segue la sezione 4.5 Inizializzazione. La fine della vita è specificata come il 50% della luminosità iniziale raggiunta.La durata media di funzionamento a temperatura ambiente è stimata con il funzionamento accelerato a temperature elevate.
1.45 pollici AMOLED UG-6028GDEEF01 SSD1333 Controller 160x128 Matrice passiva 30 pin Connessione ZIF per dispositivi mediciProdottoDisegno

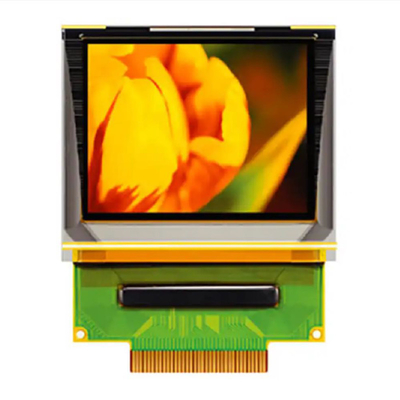

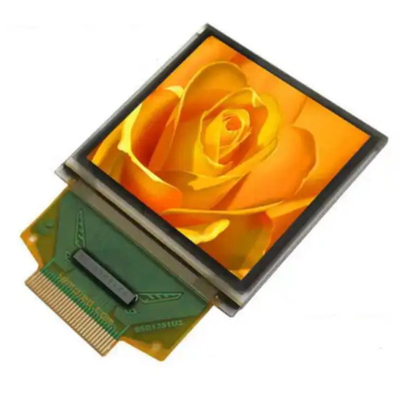

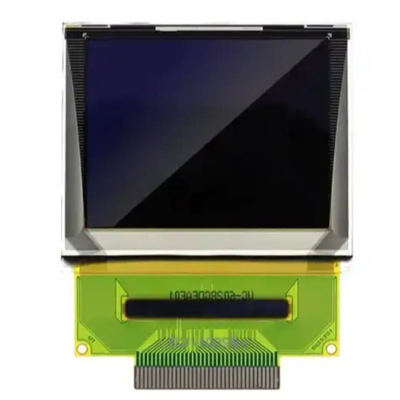

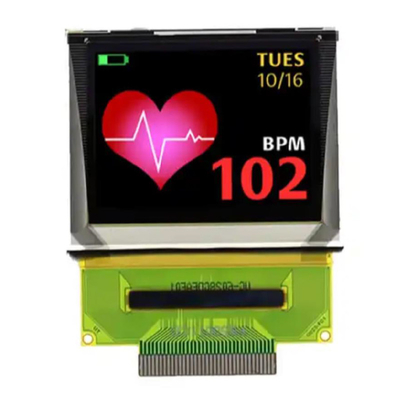

1.45 pollici AMOLED UG-6028GDEEF01 SSD1333 Controller 160x128 Matrice passiva 30 pin Connessione ZIF per dispositivi mediciProdottoImmagine
Progettazione Precauzioni per il modulo di visualizzazione OEL
1) I valori massimi assoluti sono i valori che non possono essere superati per il modulo di visualizzazione OEL, e se questi valori vengono superati, può verificarsi un danno al pannello.
2) Per prevenire il malfunzionamento causato dal rumore, si deve prestare attenzione a soddisfare le specifiche VIL e VIH e, allo stesso tempo, a rendere il cavo della linea di segnalazione il più breve possibile.
3) Si consiglia di installare un'unità di prevenzione della corrente in eccesso (fusibili, ecc.) sul circuito di alimentazione (VDD). (valore raccomandato: 0,5A)
4) Prestare sufficiente attenzione per evitare che si verifichino interferenze acustiche reciproche con i dispositivi vicini.
5) Per quanto riguarda l'IME, adottare le misure necessarie sul lato delle attrezzature.
6) Al momento del fissaggio del modulo di visualizzazione OEL, fissare la sezione esterna dell'alloggiamento in plastica.
7) Se l'alimentazione del modulo di visualizzazione OEL viene interrotta forzatamente per errori quali la rimozione della batteria principale mentre il pannello di visualizzazione OEL è in funzione,Non possiamo garantire la qualità di questo modulo di visualizzazione OEL.
8) Il potenziale elettrico da collegare alla parte posteriore del chip IC deve essere il seguente: SSD1333
* La connessione (contatto) con qualsiasi altro potenziale diverso da quello sopra indicato può portare alla rottura dell' IC.
Su AMOLED (continua)
Conversione del colore chiaro
La conversione del colore della luce è basata sull'OLED blu combinato con l'array di pellicole di conversione del colore della luce, il dispositivo OLED blu viene prima preparato,e poi l'elevata energia di eccitazione luce blu luce materiale di conversione del colore viene utilizzato per ottenere luce rossa e luce verde, in modo da ottenere il colore completo.
La chiave di questa tecnologia è migliorare la purezza del colore e l'efficienza del fotocolore del materiale di conversione fotocolore.ma evapora solo componenti OLED blu, che è una delle tecnologie a colori più promettenti per i display OLED a colori di grandi dimensioni in futuro.
Tuttavia, il suo svantaggio è che il materiale di conversione del colore chiaro assorbe facilmente la luce blu nell'ambiente, con conseguente diminuzione del contrasto dell'immagine,e la luce guida causerà anche una diminuzione della qualità dell'immagineLa giapponese Idemitsu Kosan Co., Ltd., che ha perfezionato questa tecnologia, ha prodotto schermi OLED da 10 pollici.
Film filtro a colori
Questa tecnologia utilizza un OLED bianco combinato con una pellicola filtro a colori, prima prepara un dispositivo che emette un OLED bianco e poi ottiene tre colori primari attraverso la pellicola filtro a colori,e poi combina tre colori primari per ottenere la visualizzazione a colori.
La chiave di questa tecnologia consiste nell'ottenere luce bianca ad alta efficienza e purezza, e il suo processo di produzione non richiede la tecnologia di allineamento della maschera metallica,e può utilizzare la matura tecnologia di produzione di film filtro a colori di LCD a cristallo liquido, che ha un grande potenziale per i televisori OLED a colori di grandi dimensioni.
Tuttavia, con questa tecnologia, fino a due terzi della luce si perde attraverso il filtro a colori.TDK Corporation del Giappone e Kodak Corporation degli Stati Uniti utilizzano questo metodo per produrre display OLED.
Progettazione del circuito di guida dei pixel OLED
Progettazione del circuito di compensazione 1
Come funziona
Progettazione del circuito di compensazione 2
