1.5 pollici 128x128 punti 262k Color AMOLED Display Tipo ZIF UG-2828GDEDF11 Controller SSD1351

SFOS150TW-7100AN SPECIFICAZIONE.pdf

1Display OLED da 0,5 pollici, 128x128 punti 262k Color Display AMOLED SSD1351Introduzione del prodotto

Rapida rassegna del prodotto

 Numero di modello.UG-2828GDEDF11

¢Tipologia: grafica
¢Struttura: COG

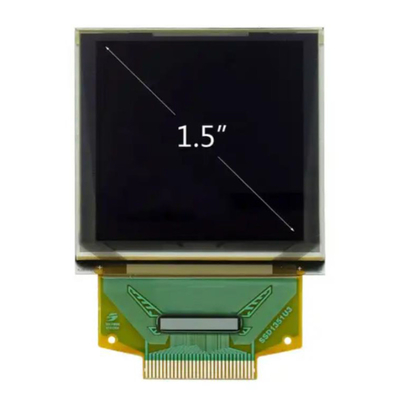

¢ Dimensione:1.5 pollici
¢128 x 128 Matrice a punti
¢IC:SSD1351
Fornitore di alimentazione 3V
¥1/128 Dazio
Interfaccia: 8080,SPI,I2C
Colore: a colori


Descrizione

L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.UG-2828GDEDF11 display OLED è fatto di 120 x 128 punti singoli mono coloreQuesto modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è l'interfaccia SPI, Parallel e I2C predefinita.

La dimensione dell'area attiva è di 1,5 ̊ diagonale con dimensione del modulo 33,80 × 34,00 × 1,60 (mm), dimensione dell'area attiva 26,855 × 26,864 (mm).Il display OLED da 5 pollici ha un IC SSD1315 integrato e vanta un elevato rapporto di contrasto 20,000: 1. la tensione di alimentazione logica varia da 1.65V-3.5V, il valore tipico è 3V. È grande per l'applicazione come dispositivo medico, sistema POS, biancheria, applicazioni domestiche,strumento industriale, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display di automobili, display di informazioni dinamiche, ecc.

Caratteristica:

Voltaggio di alimentazione per il funzionamento ((VDD ): -0,3- 4 V
Tensione di alimentazione per i pin di I/O ((VDDIO): -0,3 - 4 V
Tensione di alimentazione per il display (VDDH): -0,3 - 15 V
Tempo di vita (80 cd/m2): 10.000 ore

1Display OLED da 0,5 pollici, 128x128 punti 262k Color Display AMOLED SSD1351Disegno del prodotto

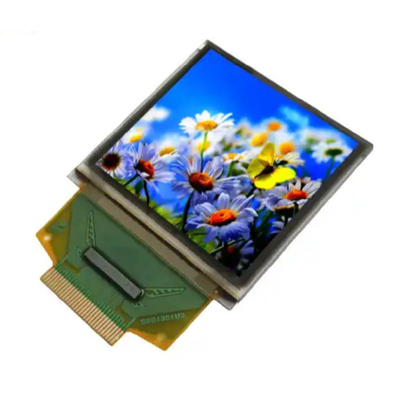

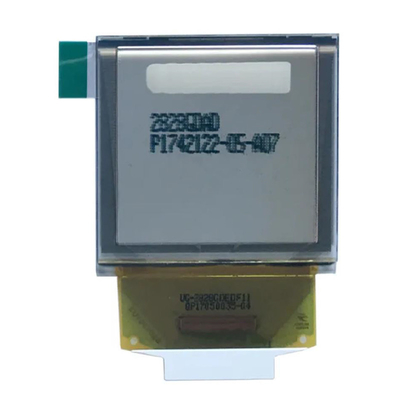

1Display OLED da 0,5 pollici, 128x128 punti 262k Color Display AMOLED SSD1351Immagine del prodotto

Progettazione Precauzioni per il modulo di visualizzazione OEL

1) I valori massimi assoluti sono i valori che non possono essere superati per il modulo di visualizzazione OEL, e se questi valori vengono superati, può verificarsi un danno al pannello.
2) Per prevenire il malfunzionamento causato dal rumore, si deve prestare attenzione a soddisfare le specifiche VIL e VIH e, allo stesso tempo, a rendere il cavo della linea di segnalazione il più breve possibile.
3) Si consiglia di installare un'unità di prevenzione della corrente in eccesso (fusibili, ecc.) sul circuito di alimentazione (VDD). (valore raccomandato: 0,5A)
4) Prestare sufficiente attenzione per evitare che si verifichino interferenze acustiche reciproche con i dispositivi vicini.
5) Per quanto riguarda l'IME, adottare le misure necessarie sul lato delle attrezzature.
6) Al momento del fissaggio del modulo di visualizzazione OEL, fissare la sezione esterna dell'alloggiamento in plastica.
7) Se l'alimentazione del modulo di visualizzazione OEL viene interrotta forzatamente per errori quali la rimozione della batteria principale mentre il pannello di visualizzazione OEL è in funzione,Non possiamo garantire la qualità di questo modulo di visualizzazione OEL.
8) Il potenziale elettrico da collegare alla parte posteriore del chip IC deve essere il seguente: SSD1315
* La connessione (contatto) con qualsiasi altro potenziale diverso da quello sopra indicato può portare alla rottura dell' IC.


Su AMOLED

Il display a colori è un segnale importante per verificare se il display è competitivo sul mercato, quindi molte tecnologie a colori sono applicate anche ai display OLED,secondo il tipo di pannello di solito ha i seguenti tre: luce indipendente dai pixel RGB, filtro dei colori e conversione dei colori della luce.

I pixel RGB emettono luce indipendentemente

L'uso di materiali luminescenti per emettere la luce in modo indipendente è attualmente la modalità di colore più utilizzata.verde, blu tre colori primari centro di emissione di luce, e quindi regolare il rapporto di miscelazione del colore delle tre combinazioni di colori per produrre il vero colore,in modo che l'elemento OLED a tre colori emetta indipendentemente luce per formare un pixel.

La chiave di questa tecnologia è migliorare la purezza del colore e l'efficienza luminosa del materiale luminescente, nonché migliorare la tecnologia di incisione della maschera di ombra metallica.

Come nucleo degli OLED, i materiali semiconduttori organici che emettono luce in genere contengono piccole molecole coniugate, complessi metallici e polimeri con strutture piane rigide.Le caratteristiche e la classificazione dei materiali tricromatici comunemente utilizzati sono le seguenti::

1Materiale blu luminescente

La luce blu emette tipicamente luce ad una lunghezza d'onda di circa 450 nm, corrispondente ad un'energia fotonica di circa 2,76 eV. Rispetto ai materiali luminescenti rossi e verdi,il grado di coniugazione dei materiali blu luminescenti è inferioreI materiali di luce blu comunemente utilizzati sono TMTPEPA, BDPAS e ST-G1.

2Materiale luminescente verde

La lunghezza d'onda luminosa della luce verde è di circa 532 nm, e l'energia fotonica corrispondente è di circa 2,33 eV, e i materiali emettitori di luce verde comunemente utilizzati sono Alaq3, TDETE, Cumarina, NpGl, ecc.

3Materiale luminescente rosso

La lunghezza d'onda di luminescenza della luce rossa è di circa 65 nm, e l'energia corrispondente del fotone è di 1,9 ev, e tra i tre colori primari,la differenza tra i livelli di energia HOMO e LUMO dei materiali che emettono luce rossa è la più piccola, e i materiali di luce rossa comunemente utilizzati sono il fluoro rosso, PTPP, DCJTB e Tz-Gl.

Il più grande collo di bottiglia dei materiali luminescenti organici a piccole molecole è che la durata dei materiali RGB varia notevolmente, in particolare la purezza,L'efficienza e la durata dei materiali rossi e blu devono essere miglioratePertanto, attraverso l'ibridazione del materiale luminescente principale, si ottiene la luce blu e rossa con elevata purezza del colore, elevata efficienza luminosa e forte stabilità.Rispetto ai materiali luminescenti a piccole molecole con struttura molecolare e peso molecolare chiare, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, ma la loro durata è più breve di quella dei materiali luminescenti a piccole molecole, e l'efficienza e la durata della luce devono essere migliorate.

Con la colorazione, l'alta risoluzione e la grande area dei display OLED, la tecnologia di incisione della maschera di ombra metallica influisce direttamente sulla qualità dell'immagine della scheda di visualizzazione,quindi sono stati avanzati requisiti più severi per la precisione dimensionale e la precisione di posizionamento della grafica della maschera di ombra metallica.

Per quanto riguarda l'emissione indipendente dei pixel RGB, dobbiamo parlare della disposizione dei pixel.l'arrangiamento Pentile RGB rappresentato da Samsung nello schermo AMOLED è il più noto, il singolo pixel di questa disposizione è diverso dalla disposizione RGB standard e la maggior parte degli schermi AMOLED utilizza il rosso-verde o il blu-verde per ogni pixel da organizzare,e poi intelligentemente condividere sotto-pixel quando sono disposti fianco a fianco, in modo che l'intero schermo raggiunga ancora la visualizzazione a colori.

Deficienze

1. AMOLED adotta la disposizione dei pixel Pentile, la risoluzione effettiva può raggiungere solo i due terzi della risoluzione nominale, nel caso di bassi dpi, la granulometria sarà molto pesante,e i punti colorati possono essere visti da vicino, e tutti i confini dei blocchi di colore come testo, tabelle e grafica devono essere visualizzati con l'aiuto di pixel vicini per aiutare a emettere luce,causando gravi e inevitabili problemi come bordi sfocati e colori variegati.

2. L'enfasi di AMOLED sul colore verde fa sì che sia troppo vivida e causare affaticamento degli occhi quando visto per un lungo periodo di tempo.

3. AMOLED ha un rapporto di contrasto super alto, ma quando viene visualizzata un'immagine più scura, è soggetta a macchie di colore, specialmente nelle immagini dinamiche.E il suo contrasto ultra elevato proviene in parte dai neri non luminosi.

4Ogni pixel di AMOLED è un emittente indipendente, quindi durante il processo di invecchiamento, diversi pixel possono avere diversi gradi di invecchiamento, con conseguente luminosità diversa,Quindi il problema del color cast diventerà più complicato.

5Quando il display è bianco, AMOLED consuma più energia di LCD, quindi perché l'interfaccia utente dei telefoni cellulari con schermi AMOLED sono di colori scuri.le immagini di applicazioni come la navigazione su Internet, giochi ed e-book sono quasi tutti in colori ad alta luminosità, e il colore di sfondo della maggior parte dei siti web è bianco.

Teoricamente, la mancanza di un colore per pixel non è un grosso problema, e il driver del display può essere visualizzato con quello adiacente.

Tuttavia, in pratica, questo è più esigente per il software, e l'immagine è suscettibile di produrre manufatti e mura.C'è anche la tecnologia del driverDi seguito è riportata una descrizione dei disegni comuni dei circuiti di guida dei pixel OLED.

(vai alla descrizione del prodotto da 1,45 pollici per saperne di più)
