Dettagli:
|
| Prodotto: | 1.69" Inch Color OLED | Risoluzione: | Risoluzione 160x128 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 8 bit 68XX/80XX parallelo, 4 fili SPI, I2C |
| Display colore: | Colore completo | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 390,90 x 48,50 x 1,60 (mm) | Area attiva: | 33.575 x 26.864 (mm) |
| Pitch dei pixel: | 00,07 x 0,21 (mm) | temperatura di funzionamento: | -40°C a +70°C |
| Temperatura di stoccaggio.: | -40°C a +85°C | IC del driver: | SSD1333 |
| Tensione di alimentazione per la logica: | 1.65 - 3,5 V | Numero di pin: | 30 pin |
| Tipo di pacchetto IC: | COF | Tipo di connessione del modulo: | ZIF |
| Compiti: | 1/128 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 160x128 Color OLED,1.69 pollici Color OLED |
||
1.69 pollici Full Color OLED 160x128 Pixels SSD1333 Driver IC Introduzione al prodotto
L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.UG-6028GDEFF01 OLQuesto modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è SPI predefinito,Interfaccia parallela e I2C.
La dimensione dell'area attiva è di 1,69 ′′ diagonale con dimensione del modulo390,90 x 48,50 x 1,60 (mm), dimensione dell'area attiva33.575 x 26.864 (mm).Questo display OLED da 1,69 pollici è dotato di IC SSD1333 integrato e vanta un elevato rapporto di contrasto di 20.000: 1.E'grande per l' applicazione come dispositivo medico,Sistema POS, biancheria, applicazioni domestiche, strumenti industriali, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display per automobili,Display di informazioni dinamiche ecc..
| Prodotto: | 1.69" di colore OLED | Risoluzione: | Risoluzione 160x128 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 8 bit 68XX/80XX parallelo, 4 fili SPI, I2C |
| Colore di visualizzazione: | Colore completo | Ottica: | Tutte le prospettive |
| Il contorno Dim.: | 390,90 x 48,50 x 1,60 (mm) | Area attiva: | 33.575 x 26.864 (mm) |
| Pixel Pitch: | 00,07 x 0,21 (mm) | Temperatura di funzionamento: | -40°C a +70°C |
| Temperatura di conservazione: | -40°C a +85°C | Controllo del driver: | SSD1333 |
| Tensione di alimentazione per la logica: | 1.65 - 3,5 V | Numero di pin: | 30 pin |
| Tipo di pacchetto IC: | COF | Tipo di collegamento del modulo: | ZIF |
| Funzione: | 1/128 | Rispetto: | Compliance REACH e RoHS |
Voltaggio di alimentazione per il funzionamento ((VDD ): -0,3- 4 V
Tensione di alimentazione per i pin di I/O ((VDDIO): -0,3 - 4 V
Tensione di alimentazione per il display (VDDH): -0,3 - 15 V
Tempo di vita (80 cd/m2): 10.000 ore
> Tutte le tensioni di cui sopra sono basate su VSS = 0V.
> Quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.. Optica e caratteristiche elettriche. Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e la sua affidabilità può deteriorarsi.
> Gli intervalli di temperatura definiti non includono il polarizzatore.
> VCC = 14.0V, Ta = 25°C, 50% Checkerboard. La configurazione del software segue la sezione 4.5 Inizializzazione. La fine della vita è specificata come il 50% della luminosità iniziale raggiunta.La durata media di funzionamento a temperatura ambiente è stimata con il funzionamento accelerato a temperature elevate.
1.69 pollici Full Color OLED 160x128 pixel SSD1333 Driver IC Disegno del prodotto

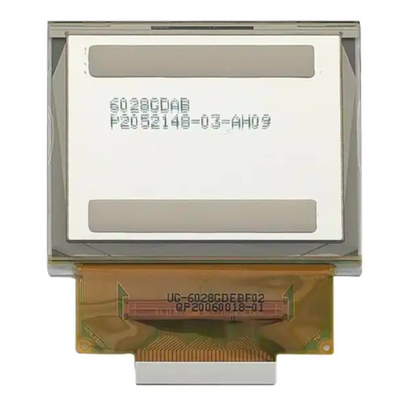

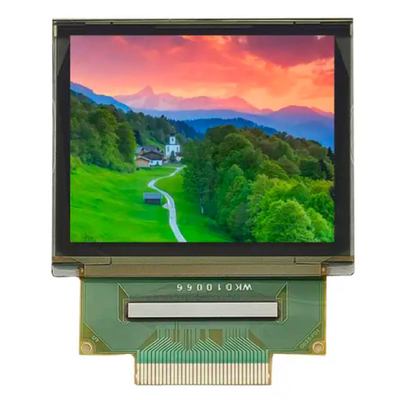

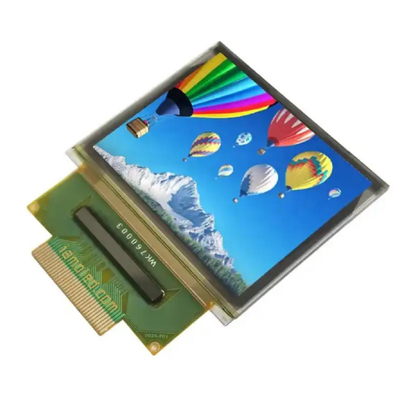

1.69 pollici Full Color OLED 160x128 pixel SSD1333 Driver IC Immagine del prodotto
Progettazione Precauzioni per il modulo di visualizzazione OEL
1) I valori massimi assoluti sono i valori che non possono essere superati per il modulo di visualizzazione OEL, e se questi valori vengono superati, può verificarsi un danno al pannello.
2) Per prevenire il malfunzionamento causato dal rumore, si deve prestare attenzione a soddisfare le specifiche VIL e VIH e, allo stesso tempo, a rendere il cavo della linea di segnalazione il più breve possibile.
3) Si consiglia di installare un'unità di prevenzione della corrente in eccesso (fusibili, ecc.) sul circuito di alimentazione (VDD). (valore raccomandato: 0,5A)
4) Prestare sufficiente attenzione per evitare che si verifichino interferenze acustiche reciproche con i dispositivi vicini.
5) Per quanto riguarda l'IME, adottare le misure necessarie sul lato delle attrezzature.
6) Al momento del fissaggio del modulo di visualizzazione OEL, fissare la sezione esterna dell'alloggiamento in plastica.
7) Se l'alimentazione del modulo di visualizzazione OEL viene interrotta forzatamente per errori quali la rimozione della batteria principale mentre il pannello di visualizzazione OEL è in funzione,Non possiamo garantire la qualità di questo modulo di visualizzazione OEL.
8) Il potenziale elettrico da collegare alla parte posteriore del chip IC deve essere il seguente: SSD1333
* La connessione (contatto) con qualsiasi altro potenziale diverso da quello sopra indicato può portare alla rottura dell' IC.
Contatto
