Dettagli:
|
| Prodotto: | 2.42 pollici OLED | Risoluzione: | Risoluzione 128 x 64 punti |
|---|---|---|---|
| Tipo di vetro: | OLED (diodo emettitore di luce organico) | Ottica: | Tutti gli angoli di visione 80/80/80/80 |
| Interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il contorno Dim.: | 60.50 × 73,00 × 2,00 mm (compreso il polarizzatore) |
| Area attiva: | 550,01 × 27,49 mm | Pitch dei pixel: | 0.43 × 0,43 (mm) |
| temperatura di funzionamento: | -40°C a +70°C | Temperatura di stoccaggio.: | -40°C a +85°C |
| Numero di pin: | 24 pin | Controller: | SSD1309 o equivalente |
| Modalità di guida: | 1/64 Ciclo di lavoro | Collegamento: | COG+FPC |
| Rapporto di contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | 2Display PMOLED da.42 pollici,Display PMOLED I2C/SPI |
||
2.42 pollici Display PMOLED UG-2864ASWPG01 Modulo, SSD1309, I2C/SPI 6800/8080 Interfaccia
2Display OLED da 42 pollici, OLED da 2,42 pollici 128x64 Descrizione
SAEF Technology UG-2864ASWPG01 è un2Display OLED da.42" è composto da 128x64 pixel con struttura COG OLED.UG-2864ASWPG012.42 pollici display OLED è integrato in SSD1309 IC, si comunica tramite 6800, 8080, SPI e I2C interfaccia.peso leggero e basso consumo di energia, ottimo per gli strumenti manuali, contatori, reti intelligenti, IoT, ecc.
Il modulo OLED può funzionare a temperature da -40°C a +70°C; le sue temperature di stoccaggio vanno da -40°C a +85°C.
I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.
SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,49" a 5,5" OLED, come micro OLED Display da 0,49", mini OLED Display da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99" OLED da 0,99"Display OLED da 96 pollici, display OLED da 1,5", OLED da 2", OLED da 2,4", OLED da 2,7", OLED da 5,5", e soluzioni di design personalizzate.
| Prodotto: | 2.42 pollici OLED | Risoluzione: | Risoluzione 128 x 64 punti |
|---|---|---|---|
| Tipo di vetro: | OLED (diodo emettitore di luce organico) | Ottica: |
Tutte le prospettive (80/80/80/80) |
| Interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il contorno Dim.: |
600,50 × 73,00 × 2,00 mm (compreso il polarizzatore) |
| Area attiva: | 550,01 × 27,49 mm | Pixel Pitch: | 00,43 × 0,43 mm |
| Temperatura di funzionamento: | -40°C a +70°C | Temperatura di conservazione: | -40°C a +85°C |
| Numero di pin: | 24 pin | Controller: | SSD1309 o equivalente |
| Modalità di guida: | 1/64 Ciclo di lavoro | Collegamento: | COG+FPC |
| Contrasto: |
2000: 1 (Contrasto in camera buia) |
Rispetto: | Compliance REACH e RoHS |
2.42 pollici Display PMOLED UG-2864ASWPG01 Modulo, SSD1309, I2C/SPI 6800/8080 Interfaccia
Disegno
2.42 pollici Display PMOLED UG-2864ASWPG01 Modulo, SSD1309, I2C/SPI 6800/8080 Interfaccia

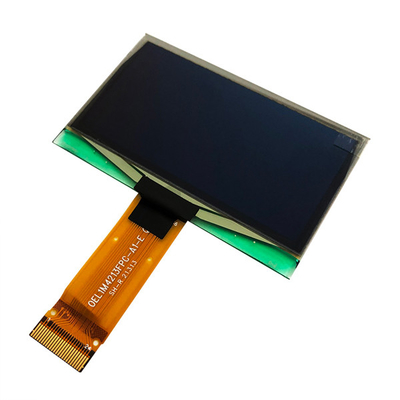

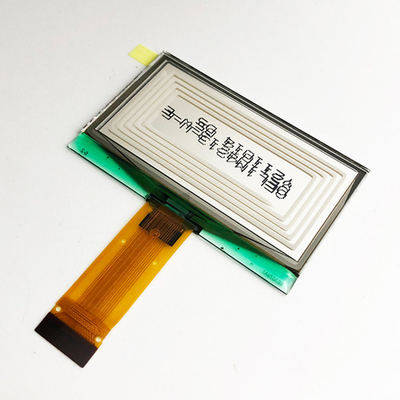

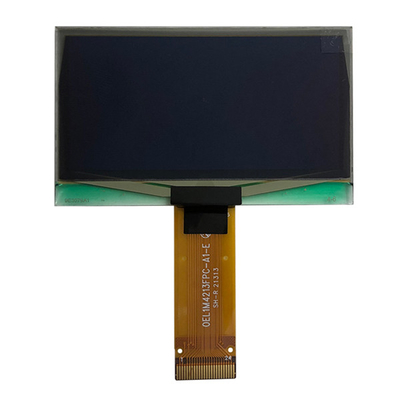

Immagine del prodotto
Specifica funzionale
Comandi:Riferimento al manuale tecnico dell'SSD1309
Disattivare e accendere Sequenza:
Per proteggere il pannello OEL e prolungare la durata del pannello, la routine di accensione/disattivazione del circuito integrato del guidatore dovrebbe includere un periodo di ritardo tra le fonti di alimentazione ad alta e bassa tensione durante l'accensione/spena.Esso dà al pannello OEL tempo sufficiente per completare l'azione di carica e scarica prima/dopo l'operazione.
Accensione Sequenza:
1Accendi il VDD.
2- Spegni il comando.
3. Inizializzazione
4. Disegni trasparenti
5Accendi il VCC.
6Ritardo di 100 ms.
(Quando il VCC è stabile)
7. Invia Display su comando
Disattivazione Sequenza:
1- Spegni il comando.
2Spegni il VCC.
3Ritardo di 100 ms.
(Quando il VCC raggiunge lo zero e il pannello è completamente
scarichi)
4Spegni il VDD.
Precauzioni per la conservazione del modulo OLED
1. Quando si conservano i moduli OLED, sono necessarie le seguenti precauzioni.
i. Conservare in un sacchetto di polietilene sigillato con l'essicante.
ii. Conservare in un luogo buio, non esporre alla luce solare o alla luce fluorescente, mantenere la temperatura tra 0°C e 35°C e mantenere l'umidità relativa tra il 40% e il 60% di RH.
La superficie del polarizzatore non deve entrare in contatto con altri oggetti (si consiglia di conservarli nel contenitore antistatico in cui sono stati spediti).
2Altri
i. Se i moduli OLED sono stati utilizzati per un lungo periodo di tempo, ciò causerà un decadimento della luminosità.Altrimenti i modelli di visualizzazione possono rimanere sullo schermo come immagini fantasma e non è recuperabile.
ii. ridurre al minimo il degrado delle prestazioni dei moduli OLED derivante dalla distruzione causata dall'elettricità statica, ecc.;prestare attenzione per evitare di trattenere le seguenti sezioni durante la manipolazione dei moduli.
- Zona esposta della scheda di circuito stampato.
- Sezioni di elettrodi terminali.
