1.54 pollici OLED SSD1309 Display monocromo con interfacce SPI parallele e a 4 fili

1.54 pollici OLED UG-2864KSWMG01 Controller SSD1309 Matrice passiva monocromo 128 x 64 ZIF FPC parallelo, 4 fili SPI, I2C Interfaccia

Descrizione del prodotto

L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.UG-2864KSWMG01 OLQuesto modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è l'interfaccia SPI, parallela e I2C predefinita.

La dimensione dell'area attiva è di 1,54 ′′ diagonale con dimensione del modulo420,04 x 27,22 x 1,45 mm, dimensione dell'area attiva350,052 × 17,516 mm.Questo display OLED da 1,54 pollici è dotato di IC SSD1309 e vanta un elevato rapporto di contrasto di 20.000: 1.E'grande per l' applicazione come dispositivo medico,Sistema POS, biancheria, applicazioni domestiche, strumenti industriali, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display per automobili,Display di informazioni dinamiche ecc..

1.54 pollici OLED UG-2864KSWMG01 Controller SSD1309 Passive Matrix Monocromo 128 x 64 ZIF FPC Parallelo, 4-wire SPI, I2C Interfaccia Disegno

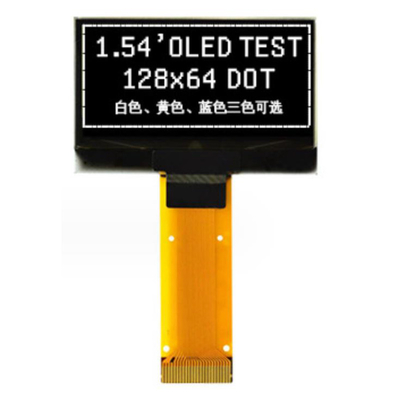

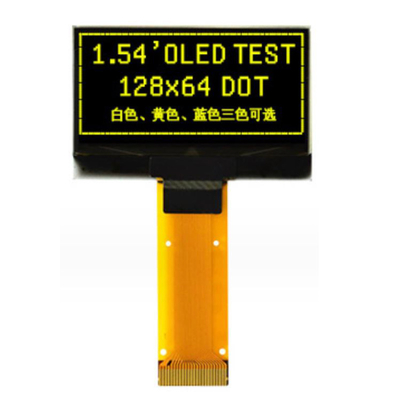

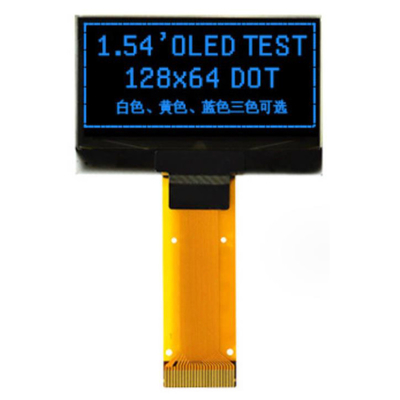

1.54 pollici OLED UG-2864KSWMG01 Controller SSD1309 Passive Matrix Monocromo 128 x 64 ZIF FPC Parallelo, 4-wire SPI, I2C Interfaccia Immagine del prodotto

Specifica funzionale

Comandi:Riferimento al manuale tecnico dell'SSD1309

Disattivare e accendere Sequenza:
Per proteggere il pannello OEL e prolungare la durata del pannello, la routine di accensione/disattivazione del circuito integrato del guidatore dovrebbe includere un periodo di ritardo tra le fonti di alimentazione ad alta e bassa tensione durante l'accensione/spena.Esso dà al pannello OEL tempo sufficiente per completare l'azione di carica e scarica prima/dopo l'operazione.

Accensione Sequenza:
1Accendi il VDD.
2- Spegni il comando.
3. Inizializzazione
4. Disegni trasparenti
5Accendi il VCC.
6Ritardo di 100 ms.
(Quando il VCC è stabile)
7. Invia Display su comando

Disattivazione Sequenza:
1- Spegni il comando.
2Spegni il VCC.
3Ritardo di 100 ms.
(Quando il VCC raggiunge lo zero e il pannello è completamente
scarichi)
4Spegni il VDD.


Precauzioni per la conservazione del modulo OLED

1. Quando si conservano i moduli OLED, sono necessarie le seguenti precauzioni.
i. Conservare in un sacchetto di polietilene sigillato con l'essicante.
ii. Conservare in un luogo buio, non esporre alla luce solare o alla luce fluorescente, mantenere la temperatura tra 0°C e 35°C e mantenere l'umidità relativa tra il 40% e il 60% di RH.
La superficie del polarizzatore non deve entrare in contatto con altri oggetti (si consiglia di conservarli nel contenitore antistatico in cui sono stati spediti).
2Altri
i. Se i moduli OLED sono stati utilizzati per un lungo periodo di tempo, ciò causerà un decadimento della luminosità.Altrimenti i modelli di visualizzazione possono rimanere sullo schermo come immagini fantasma e non è recuperabile.
ii. ridurre al minimo il degrado delle prestazioni dei moduli OLED derivante dalla distruzione causata dall'elettricità statica, ecc.;prestare attenzione per evitare di trattenere le seguenti sezioni durante la manipolazione dei moduli.
- Zona esposta della scheda di circuito stampato.
- Sezioni di elettrodi terminali.
