UG-5664ASWEF01 3.12" 256*64 Dots OLED Display Module con interfaccia SPI/Parallelo/I2C

UG-5664ASWEF013.12" 256*64 Dots OLED Display Module con interfaccia SPI/Parallelo/I2CDescrizione della visualizzazione

Gli OLED sono una tecnologia di nuova generazione che consente immagini più luminose, più chiare e risposte più agili.Il display OLED da 12 pollici UG-5664ASWEF01 è composto da 256 x 64 punti rmonocromi individualiQuesto modulo OLED è leggero, a basso consumo energetico, di piccole dimensioni e ha diverse opzioni di interfaccia; è l'interfaccia SPI, parallela e I2C predefinita.

Le dimensioni dell'area attiva sono di 3,12 pollici diagonale, le dimensioni del modulo sono di 88,00 (W) x 27,80 (H) mm, e le dimensioni dell'area attiva sono di 76,78 (W) x 19,18 (H) mm.Il display OLED da 12 pollici ha un circuito integrato SSD1322 e un rapporto di contrasto elevato di 20,000:1. La gamma di tensione di alimentazione logica è di 2.4V-2.6V, con un valore tipico di 2.5V. È ideale per applicazioni quali attrezzature mediche, sistemi POS, biancheria, applicazioni domestiche,strumenti industriali, automazione, sistemi di visualizzazione audio-visiva, apparecchi per la cura personale, articoli per la casa, display automobilistici, display di informazioni dinamiche e altro ancora.

Caratteristiche

Questo display OLED da 3,12 pollici ha un tempo di risposta più veloce di "10 microsecondi a +25 °C".

Questo prodotto OLED da 3,12 pollici 256x64 ha un angolo di visione infinito "fino a 175 gradi".
Questo prodotto OLED SPI parallelo da 3,12 pollici ha uno spessore molto sottile.

Questo prodotto OLED bianco / giallo da 3,12 pollici non ha bisogno di essere retroilluminato quando viene visualizzato ed è autoilluminato.
Questo prodotto mono OLED da 3,12 pollici ha un'alta luminosità e questo prodotto ha un rapporto di contrasto fino a 2000:1.
Questo prodotto 3.12 OLED 256x64 ha un intervallo di temperatura di funzionamento ultra-ampio "-40 °C ~ 85 °C".
Questo prodotto OLED SPI da 3,12 pollici ha un consumo energetico inferiore, riducendo le emissioni di CO2.

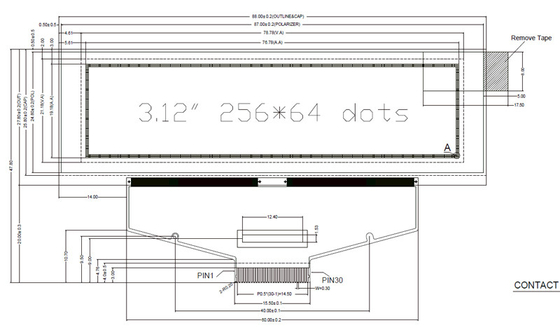

UG-5664ASWEF01 3.12" Inch 256x64 Pixels Risoluzione display COF OLED con SSD1322 Parallelo SPI IIinterfaccia Disegno

Caratteristiche della corrente continua

Se non diversamente specificato, tensione riferita a VSS; VDD = 2,5 V, VCI = 2,8 V, VCC = 12,0 V, IREF = 10 uA,

(Ta = 22±3°C, 60±10% RH)

Caratteristiche dell'AC

Condizioni:tensione di riferimento a VSS, VDD=2,4 a 2,6VVCI=2,4 a 3,5V, TA = 25C

Nota:

(1) FOSC sta per il valore di frequenza dell'oscillatore interno e il valore è misurato quando il comando B3h A[7:4] è in valore predefinito.

(2) D: rapporto di divisione (valore predefinito = 2). K: numero di orologi di visualizzazione per periodo di riga (valore predefinito = 138)

Per una descrizione dettagliata si rimanda a (set display clock divide ratio/Oscillator frequency, B3h)

Caratteristiche elettro-ottiche

Tutti i dati riportati di seguito si basano sulla condizione (Ta = 22±3°C,60±10%RH).

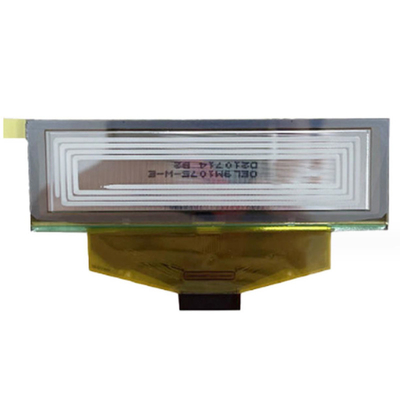

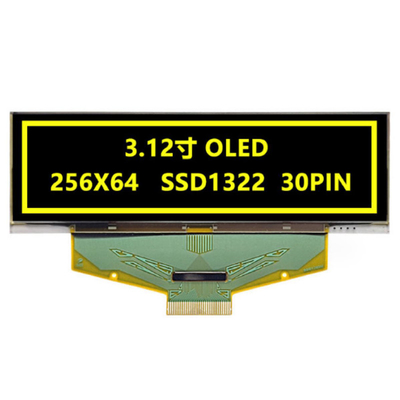

UG-5664ASWEF01 3.12" Inch 256x64 Pixels Risoluzione Display COF OLED con SSD1322 Parallel SPI IIinterface Immagine del prodotto

SAEF Technology è un fornitore professionale di moduli OLED

Forniamo una vasta gamma di display OLED (PMOLED) / OLED dot matrix standard e moduli OLED a carattere personalizzato, display OLED grafici e pannelli OLED.La struttura meccanica comprende il chip a bordo (COB), Chip on Glass (COG) e TAB (Tape Automated Bonded). I clienti possono facilmente aggiornare le applicazioni da STN LCD a display OLED.:

· Tempo di risposta più rapido At +25 °C 10 μsec.

· Angolazione di visione illimitata fino a 175°

· Sottile Non è necessaria la retroilluminazione, auto-emissione

· Alta luminosità

· Alto rapporto di contrasto ≤ 10,0001 ¢

· Temperatura di funzionamento ampia -40 °C -80 °C

· Minore consumo energetico

I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.

SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,42" a 5,5" OLED, come il micro display OLED da 0,42", il display OLED da 0,49", il display OLED da 0,5", il display OLED da 0,54", il mini display OLED da 0,66".,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 3.12 ′′ OLED Display, 5.Display OLED da 5", e soluzioni di progettazione su misura.
