Dettagli:
|
| Prodotto: | 3.12" OLED passivo | Risoluzione: | Risoluzione 256x64 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | In parallelo, SPI facoltativo |
| Display colore: | Bianco, giallo | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 88,00 (w) x27.80 (H) | Area attiva: | 76,78 (w) x 19,18 (H) |
| Pitch dei pixel: | 00,30 (W) x 0,30 (H) | temperatura di funzionamento: | -40°C a +80°C |
| Temperatura di stoccaggio.: | -40°C a +85°C | IC del driver: | SSD1322 |
| Tensione di alimentazione: | 2.4 - 3,5 V | Numero di pin: | 30 pin |
| Rispetto: | Compliance REACH e RoHS | Tipo di pacchetto IC: | COF |
| Tipo di connessione del modulo: | ZIF | Compiti: | 1/64 |
| Evidenziare: | Modulo di visualizzazione OLED a 256*64 punti,Modulo di visualizzazione OLED per interni,3.12 Modulo di visualizzazione OLED |
||
3.12 pollici OLED Display Module, 3.12" 256*64 Dots OLED Display Module Introduzione
L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.SFOS312YZ-7091AN display OLED è fatto di 256 x 64 punti singoli mono coloreQuesto modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è l'interfaccia SPI, Parallel e I2C predefinita.
La dimensione dell'area attiva è di 3,12 ̊ diagonale con dimensione modulo 88,00 (W) x 27,80 (H) mm, dimensione dell'area attiva 76,78 (W) x 19,18 (H) mm.Il display OLED da 12 pollici è dotato di IC SSD1322 e vanta un elevato rapporto di contrasto 20,000: 1. la tensione di alimentazione logica varia da 2,4V a 2,6V, il valore tipico è di 2,5V. È ideale per applicazioni quali dispositivi medici, sistemi POS, biancheria, applicazioni domestiche,strumento industriale, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display di automobili, display di informazioni dinamiche, ecc.
Caratteristiche
| Prodotto: | 3.12" OLED passivo | Risoluzione: | Risoluzione 256x64 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | In parallelo, SPI facoltativo |
| Colore di visualizzazione: | Bianco, giallo | Ottica: | Tutte le prospettive |
| Il contorno Dim.: | 88.00 (W) X27.80 (H) | Area attiva: | 76.78 (W) X 19.18 (H) |
| Pixel Pitch: | 0.30 (W) x 0,30 (H) | Temperatura di funzionamento: | -40°C a +80°C |
| Temperatura di conservazione: | -40°C a +85°C | Controllo del driver: | SSD1322 |
| Tensione di alimentazione: | 2.4 - 3,5 V | Numero di pin: | 30 pin |
| Rispetto: | Compliance REACH e RoHS | Tipo di pacchetto IC: | COF |
| Tipo di collegamento del modulo: | ZIF | Funzione: | 1/64 |
3.12" pollici 256x64 pixel Display COF OLED Disegno
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
|
Tensione di alimentazione |
VDD | - Zero.5 | 2.75 | V. |
| VCC | - Zero.5 | 21 | V. | |
| VDDIO | - Zero.5 | VCI | V. | |
| VCI | - Zero.3 | 4 | V. | |
| Temperatura di funzionamento | TOP | - Quaranta. | 85 | .C |
| Temperatura di conservazione | TSTG | - 65 anni. | 150 | .C |
| Tempo di vita (100 cd/m2) | 20,000 | - | ora | |
| Tempo di vita (90 cd/m2) | 25,000 | - | ora | |
| Tempo di vita (80 cd/m2) | 30,000 | - | ora |
Caratteristiche ottiche
|
|
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
|
Brillantezza (VCC fornito esternamente) |
Lbr |
Nota 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (bianco) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |
| Contrasto della stanza buia | CR | - | 2000:1 | - | |
|
| Angolo di visione | 160 | - | - | grado |
Caratteristiche della corrente continua
|
|
Il simbolo | Condizioni | Min. | Tipologia | Max. |
Unità |
| Tensione di alimentazione logica | VDD | 2.4 | 2.5 | 2.6 | V. | |
| Tensione di alimentazione per il funzionamento | VCI | 2.4 | 2.8 | 3.5 | V. | |
| Fornitura di alimentazione per i perni I/O | VDDIO | 1.65 | VCI | V. | ||
|
Tensione di funzionamento per OLED |
VCC |
Nota 5 |
11.5 |
12 |
12.5 |
V. |
|
Input di alto livello |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V. |
| Input a basso livello | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V. |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V. |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V. |
| Corrente di funzionamento per VCI | ICI | - | 95 | 120 | μA | |
| Corrente di funzionamento per VCC | CPI |
Nota 6 |
- |
34.5 |
40 |
mA |
| Corrente in modalità di riposo per VDD | IDD, SLEEP | Nota n. 8 | - | 1 | 10 | μA |
| Corrente in modalità di riposo per VDDIO | IDDIO, dormire. | Nota n. 8 | 1 | 10 | ||
|
Corrente in modalità di riposo per VCI |
ICI, dormire. | Nota n. 8 | - | 2 | 50 |
μA |

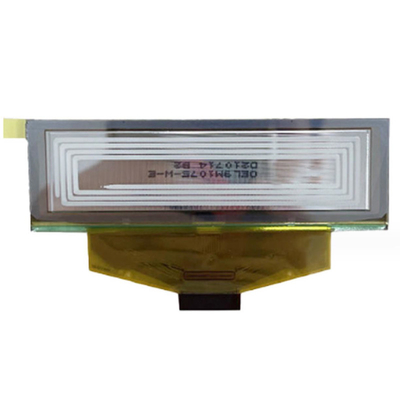

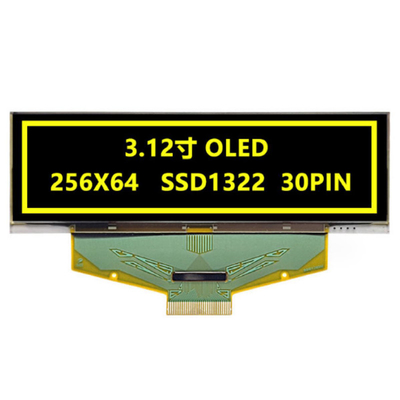

3.12" pollici 256x64 pixel Display COF OLED Immagine del prodotto
