Giro a 4 pollici TFT LCD, TFT LCD circolare 4" descrizione di prodotto
La tecnologia SF-TO400XC-8996A-N di Saef è un'esposizione automobilistica di TFT LCD del grado ampiamente usata per il cruscotto dell'automobile. la sua dimensione diagonale è a 4 pollici con i pixel di risoluzione 720x720 dell'esposizione. interfaccia del supportsMIPI e gamma di tensione di rifornimento (Vdd) da 2.6V a 3.6V, 2.8V tipico.
Il modulo di SF-TO400XC-8996A-N TFT LCD è il modo circolare con luminosità 500-1000 pidocchi (valore tipico). Il modulo inoltre è disponibile per PCAP (touch screen capacitivo sporgente) facoltativo. Può funzionare alle temperature a partire da -30℃ a +85℃;
| Oggetto di generalità |
Indice |
| Dimensione LCD dell'esposizione (diagonale) |
Giro a 4 pollici TFT |
| Struttura di modulo |
Esposizione di TFT |
| Tipo di esposizione LCD |
TFT/TRANSMISSIVE |
| Modo di esposizione LCD |
Normalmente nero |
| Direzione d'esame raccomandata |
IPS tutto angoli di visione |
| Dimensione del modulo (W×H×T) |
105.3x109.61x2.3 millimetro |
| Area attiva (W×H) |
un diametro da 101,92 millimetri |
| Numero dei pixel (risoluzione) |
Pixel 720RGB×720 |
| Tipo di interfaccia del modulo |
Interfaccia di MIPI |
| Funzionamento temporaneo. |
-30℃ a +85℃ |
| Luminanza di superficie |
1000 cd/m2 |
| Numeri di colore |
16.7M |
| Tipo della lampadina |
LED bianco |
Pin Definition
Pin1, LED A ANODO DEL LED
Pin2, LED K1 CATODO DEL LED
Pin3, LED K2 CATODO DEL LED
Pin4, VCI Alimentazione elettrica
Pin5, IOVCC Alimentazione elettrica
Pin6, RISISTEMAZIONE Segnale di risistemazione, minimo attivo
Pin7, TE Effetto strappante
Pin8, PWM Controllo LCD PWM della lampadina
Pin9, Terra Terra
Pin10, D0P Paia differenziali di dati di MIPI DSI (vicolo 0 di dati)
Pin11, D0N Paia differenziali di dati di MIPI DSI (vicolo 0 di dati)
Pin12, Terra Terra
Pin13, D1P Paia differenziali di dati di MIPI DSI (vicolo di dati 1)
Pin14, D1N Paia differenziali di dati di MIPI DSI (vicolo di dati 1)
Pin15, Terra Terra
Pin16, CLKP Paia dell'orologio differenziale di MIPI DSI
Pin17, CLKN Paia dell'orologio differenziale di MIPI DSI
Pin18, Terra Terra
Pin19, D2P Paia differenziali di dati di MIPI DSI (vicolo di dati 2)
Pin20, D2N Paia differenziali di dati di MIPI DSI (vicolo di dati 2)
Pin21, Terra Terra
Pin22, D3P Paia differenziali di dati di MIPI DSI (vicolo di dati 3)
Pin23, D3N Paia differenziali di dati di MIPI DSI (vicolo di dati 3)
Pin24, Terra Terra
Pin25, TP_INT Interruzione di tocco
Pin26, TP_SDA Segnale di dati di tocco IIC
Pin27, TP_SCL Segnale di orologio di tocco IIC
Pin28, TP_RESET Segnale di risistemazione di tocco
Pin29, TP_VCI Alimentazione elettrica di tocco
Pin30, TP_IOVCC Usi 1.8V o 3.3V, deve essere stesso con tensione dell'ingresso/uscita di tocco IIC dell'utente
Giro a 4 pollici TFT LCD, TFT LCD circolare 4" disegno del prodotto

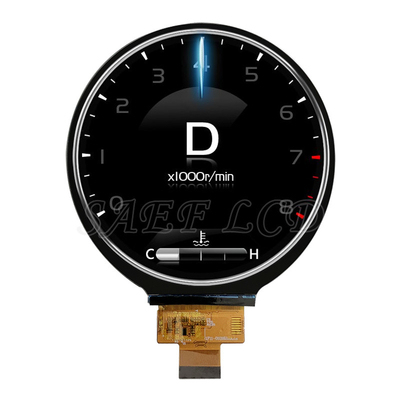

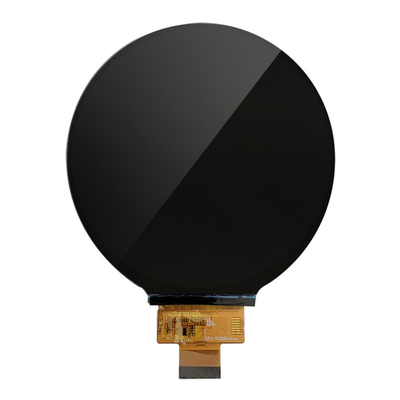

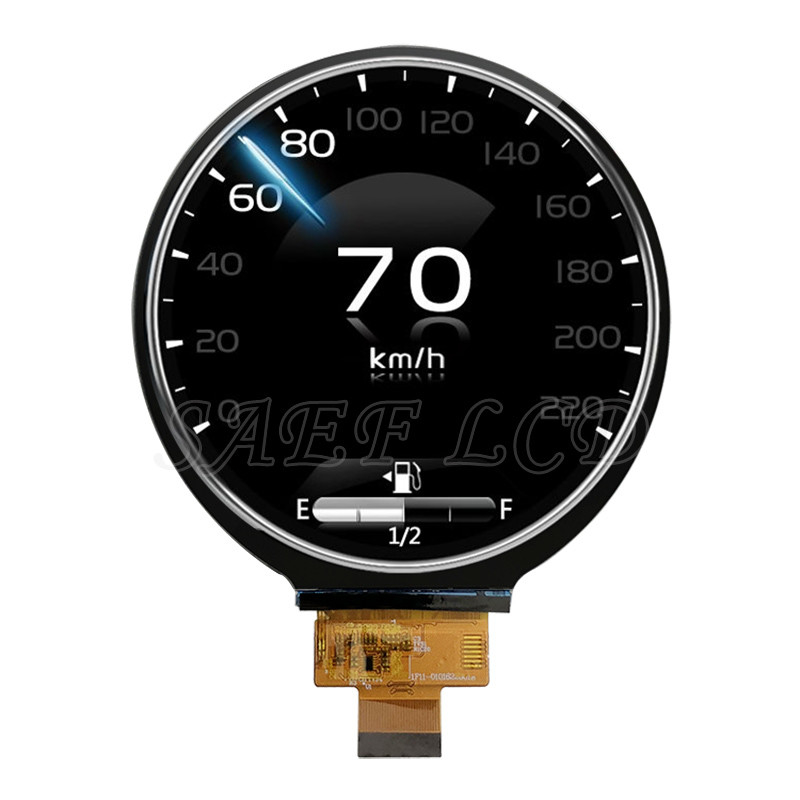

Giro a 4 pollici TFT LCD, TFT LCD circolare 4" immagine di prodotto
