Dettagli:
|
| Prodotto: | 5" LCD TFT IPS | Risoluzione: | 720x1280 punti |
|---|---|---|---|
| Interfaccia: | MIPI (personalizzabile) | Schermata tattile: | PCAP facoltativo |
| Direzione di visione: | IPS Tutti gli angoli di visione ((85/85/85/85) | Struttura del PCAP: | GFF |
| Regolatore LCD: | ILI9881C | Controller CTP: | GT911 |
| Dimensione di vetro di copertura: | Personalizzabile | Numero di pin: | 25 perni |
| Connessione: | FPC Plugging (personalizzabile) | Luminanza di superficie: | 300 cd/m2 ((nits) |
| Durata di vita del LED: | 40,000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | modulo a 5 pollici di 720x1280 TFT LCD,Modulo a 5 pollici di ILI9881C TFT LCD,Il tft di MIPI visualizza a 5 pollici |
||
5" TFT LCD Portrait HD 720x1280 Dots ILI9881C MIPI Interfaccia IPS Angolazioni di visualizzazione libere con CTP personalizzato
Display PCAP TFT da 5 pollici con CTP, HD 720x1280 Descrizione
Saef Technology SF-TC500I-8725B-CT è un modulo LCD TFT di dimensioni diagonali di 5 ′′ con risoluzione 720x1280 pixel. Questo modulo è integrato con IC ILI9881C;comprende le funzioni del circuito integrato del controller e del driver, supporta l'interfaccia MIPI e la tensione di alimentazione (Vdd) varia da 2,6V a 3,3V. valore tipico 2,8V. Questa direzione di visualizzazione del modulo è l'angolo di visualizzazione libero di tipo IPS ((85/85/85/85).
Il modulo LCD TFT SF-TC500I-8725B-CT è in modalità ritratto con luminosità di 300 nits.Può funzionare a temperature da -20°C a +70°CQuesto modulo LCD TFT da 5 ′′ è ampiamente utilizzato in apparecchiature industriali, scanner, domotica, sistemi di controllo degli accessi, apparecchiature di monitoraggio, analizzatori,sistema di sicurezza, sistema di irrigazione dei giardini, ecc.
Vantaggi del prodotto
| Prodotto: | 5" LCD TFT IPS | Risoluzione: | 720x1280 punti |
|---|---|---|---|
| Interfaccia: | MIPI (personalizzabile) | Schermo tattile: | PCAP facoltativo |
| Direzione di visione: | IPS angolo di visione completo ((85/85/85/85) | Struttura del PCAP: | GFF |
| Controller LCD: | ILI9881C | Controller CTP: | GT911 |
| Dimensione del vetro di copertura: | Personalizzabile | Numero di pin: | 25 pin |
| Collegamento: | FPC Plugging (personalizzabile) | Luminanza superficiale: | 300 Cd/m2 ((nits) |
| Durata di vita del LED: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
Definizione del pin
Pin1, LEDA LED Anodo
Pin2, catodo LEDK LED
Pin3, alimentazione VCC 2.8V
Pin4, IOVCC alimentazione 1.8V/2.8V Voltaggio
Pin 5, GND Power Ground.
Pin6, segnali di orologeria CLKP DSI-CLK+
Pin7, segnali CLKN DSI-CLK-orologio
Pin 8, GND Power Ground.
Pin9, D0N DSI-D0- segnali di dati
Pin10, segnali dati D0P DSI-D0+
Pin 11, GND Power Ground.
Segnali di dati pin12, D1N DSI-D1
Segnali di dati DSI-D1+
Pin14, GND Power Ground
Segnali di dati DSI-D2 con pin15, D2N NC
Segnali di dati DSI-D2+
Pin17, GND Power Ground
Segnali di dati DSI-D2 con pin18, D3N NC
Segnali di dati DSI-D2+
Pin20, GND Power Ground.
Pin21, TE Fornitore di alimentazione 2.8V
Pin22, LCD_ID
Pin23, RISET Registrazione selezionare pin
Pin24, GND Power Ground
Pin25, GND Power Ground
5" LCD TFT con CTP, HD 720x1280 TFT Display PCAP Display Drawing

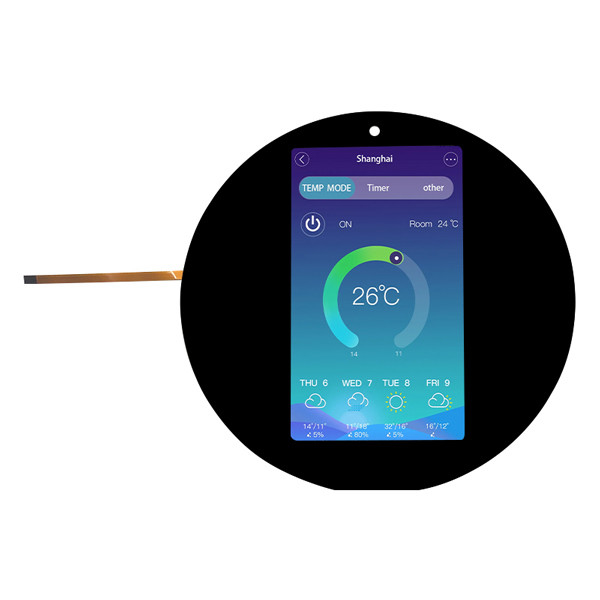

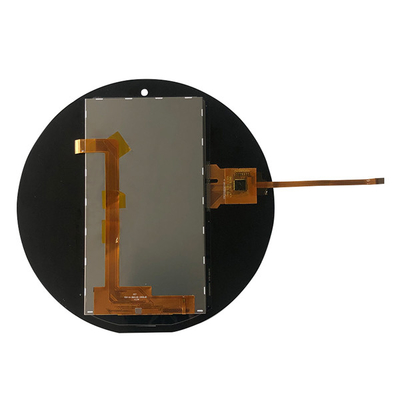

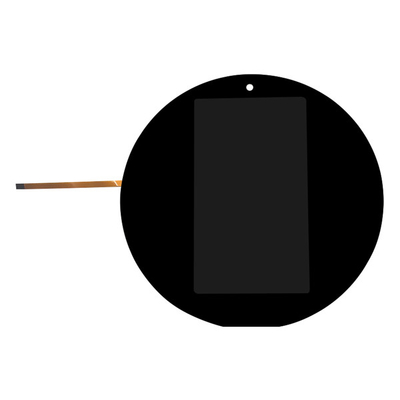

5" LCD TFT con CTP, HD 720x1280 TFT PCAP Display Immagine reale del prodotto
