1,09» interfacce circolari di SPI del vicolo del cavo 1 di tocco 4 dell'esposizione 240x240 Dot Resolution With GC9A01 di IPS TFT LCD di pollice
1,09» giro TFT LCD, descrizioni di pollice di TFT LCD circolare 1,09»
La tecnologia SF-TO109HD-8991A-N di Saef è un modulo circolare di TFT LCD di pollice diagonale di dimensione 1,09» con i pixel di risoluzione 240x240. Questo modulo è integrato con GC9A01 IC; include il regolatore e le funzioni di IC del driver, supporta l'interfaccia di SPI del vicolo di 4 cavi 1 e l'immagine di tensione di rifornimento (Vdd) da 2.8V a 3.2V, 3V tipico.
Il modulo di SF-TO109HD-8991A-N TFT LCD è il modo circolare con luminosità 200 pidocchi (valore tipico). Il modulo inoltre è disponibile per PCAP (touch screen capacitivo sporgente) facoltativo. Può funzionare alle temperature a partire da -20℃ a +70℃; la sua gamma di temperature di stoccaggio da -30℃ a +80℃. Questo 1,09» modulo di TFT LCD di pollice è ampiamente usato nella macchina del caffè, nel forno a microonde, in analizzatore, nell'automazione della casa, nel sistema del controllo di accesso, nei dispositivi di sorveglianza, in analizzatori, nel sistema di sicurezza, nell'impianto di irrigazione del giardino, ecc.
| Prodotto: |
Pollice di TFT LCD circolare 1,09» |
Risoluzione: |
240 x 240 punti |
| Interfaccia: |
Un vicolo SPI di 4 cavi 1 |
Touch screen: |
Con PCT |
| Direzione d'esame: |
IPS (80/80/80/80) |
Driver IC: |
GC9A01 o equivalente |
| Pin Number: |
24 perni |
Dimensione del modulo: |
30,59 x 33,0 x 1,60 millimetri |
| Area attiva: |
un diametro da 27,79 millimetri |
Collegamento: |
Tipo del connettore
(Personalizzabile)
|
| Luminanza di superficie: |
200 Cd/m2 (pidocchi) |
Funzionamento temporaneo.: |
-20℃ a +70℃ |
| Vita del LED: |
40.000 ore |
Conformità: |
PORTATA & RoHS compiacenti |
Pin Definition
Pin1~Pin6, PCT appunta, Colleghi la PCT
Pin7, VDD28, Alimentazione elettrica (+2.8V) per il circuito logico.
Pin8, LEDA, Positivo leggero posteriore dell'alimentazione elettrica.
Pin9, LEDK, Negazione leggera posteriore dell'alimentazione elettrica.
Pin10~Pin11, NC
Pin12, terra, Terra di potere.
Pin13~Pin14, VDDIO, Circuito di IO dell'alimentazione elettrica (+1.8V/+2.8V).
Pin15, terra, Terra di potere
Pin16, RISISTEMAZIONE, Segnale di controllo risistemato.
Pin17, CS, Segnale scelto del chip (in basso attivo).
Pin18, D/C, Linea dell'orologio di comunicazione di serie (SCLK).
Pin19, WR, Perno scelto di comando o di dati (RS).
Pin20, SDIN, Linea di dati di comunicazione di serie.
Pin21, TE, Effetto dello strappo.
Pin22~Pin23, Terra, Terra di potere
Pin24, NC, Non debba collegarsi.
1,09» giro TFT LCD, disegni di pollice di TFT LCD circolare 1,09»

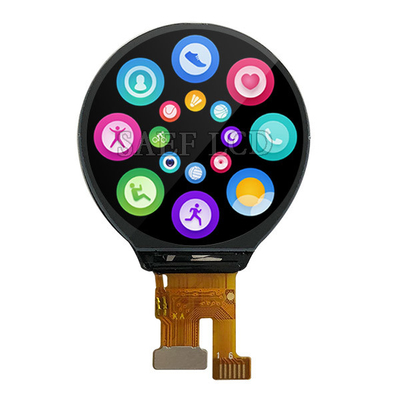

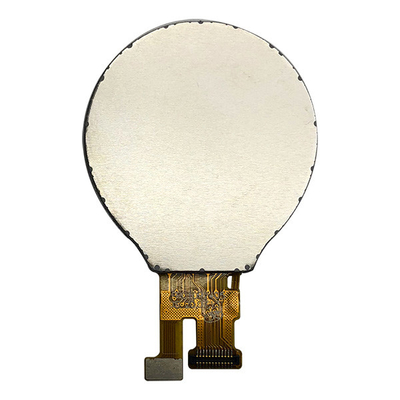

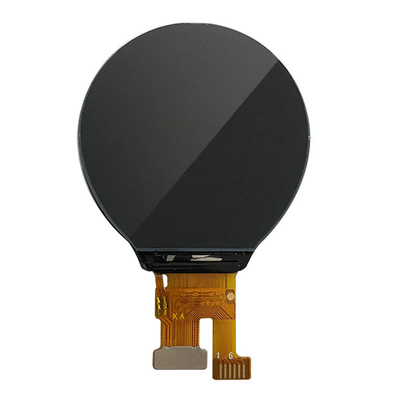

1,09» giro TFT LCD, immagini di pollice di prodotto reali di TFT LCD circolare 1,09»
Parola chiave di ricerca: il tft 2,1, il tft 2,1" del giro del giro, affissione a cristalli liquidi del tft della circolare 2,1, la circolare 2,1" affissione a cristalli liquidi del tft, la circolare 2,1" affissione a cristalli liquidi del tft di pollice, l'affissione a cristalli liquidi circolare 2,1, l'esposizione del tft della circolare 2,1, la circolare 2,1" del tft esposizione del tft, l'esposizione circolare a 2,1 pollici del tft, l'esposizione circolare 2,1, tft del tft visualizza 2,1", schermo a 2,1 pollici del tft della circolare, 2,1" schermo del tft della circolare, lo schermo circolare a 2,1 pollici del tft, lo schermo circolare 2,1, lo schermo circolare a 2,1 pollici, lo schermo rotondo 2,1" del tft di TFT di TFT, tft a 2,1 pollici del giro, 2,1" affissione a cristalli liquidi di TFT di pollice, 2,1" schermo dell'affissione a cristalli liquidi del tft del giro di pollice, 2,1" schermo del tft del giro, 2,1» esposizione dell'affissione a cristalli liquidi del tft di pollice, esposizione rotonda 2,1" dell'affissione a cristalli liquidi del tft
