Dettagli:
|
| Prodotto: | 1.9" TFT | touch screen: | Pannello sensoriale capacitivo (CTP) |
|---|---|---|---|
| Risoluzione: | 170 x 320 | Direzione di visione: | IPS angolo di visione completo ((80/80/80/80) |
| Interfaccia: | SPI / RGB | Dimensione del profilo: | 250,8 x 49,72 x 1,43 mm |
| Area attiva: | 420,72 x 22,7 mm | IC del driver: | ST7789V o equivalente |
| Numero di pin: | 30 pin | Connessione: | Collegamento (può essere personalizzato) |
| Luminanza di superficie: | 350 cd/m2 (nits) | Durata di vita del LED: | 40,000 ore |
| Evidenziare: | Esposizione 170x320 di PCAP TFT,1,9" esposizione di PCAP TFT |
||
1Dispositivo touch screen da 0,9 pollici, LCD TFT da 1,9 pollici
Rapida rassegna del prodotto
Dimensione: Display LCD TFT da 1,9 pollici
Risoluzione: 170×320 punti
Direzione di visione: IPS
Interfaccia: RGB, SPI
¢IC del driver:ST7789V
¢Control-board: No
¢luminosità ((cd/m2): 330
¢Framma attraverso buco: No
Touch screen : pannello sensoriale capacitivo proiettato (PCAP)
Descrizione
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceQuesto modulo è composto da un modulo LCD TFT, un circuito del driver e un'unità di retroilluminazione.9 ′′ contiene 170 ((RGB) X320 punti (170 pixel orizzontali per 320 pixel verticali)SF-TC190ASJ-8977A-CT il modello TFT LCD supporta l'interfaccia SPI e RGB; la tensione di alimentazione (VCC) del pannello LCD di guida è da è 2.4V a 3.3V..Può essere utilizzato in sistemi incorporati, automazione, GPS, attrezzature mediche, dispositivi industriali, attrezzature di sicurezza che richiedono un display TFT di alta qualità e immagine colorata.
SF-TC190ASJ-8977A-CT è un TFT di tipo IPS-LCD con luminosità 330 cd/m2 (valore tipico). la luminosità può essere personalizzata raggiungendo 1000 nits.Può funzionare a temperature da -20°C a +70°CLa temperatura di conservazione varia da -30°C a +80°C.
Informazioni sulla produzione
| Prodotto: | 1.9 pollici TFT |
| Risoluzione: | 170 x 320 |
| Interfaccia: | SPI / RGB |
| Schermo tattile: | Pannello sensoriale capacitivo (CTP) |
| Direzione di visione: | IPS angolo di visione completo ((80/80/80/80) |
| Dimensione del profilo: | 250,8 x 49,72 x 1,43 mm |
| Area attiva: | 42.72 x 22.7 mm |
| Numero di pin: | 30 pin |
| Luminanza superficiale: | 350 Cd/m2 (nit) |
| Controllo del driver: | ST7789V o equivalente |
| Collegamento: | Collegamento (può essere personalizzato) |
| Durata di vita del LED: | 40000 ore |
| Temperatura di funzionamento: | ¥20°C a +70°C |
| Rispetto: | Compliance REACH e RoHS |
1Disegno del prodotto
Definizione del pin
Pin1 GND Power Ground
Fonte di alimentazione VDD Pin2 per analogica, VDD=2,4V~3,3V.
Pin3 IM2 quando IM1=0, IM2=0,8080-8bit; quando IM1=1, IM2=1,4 linee di I/F seriale SPI.
Pin4 IM1
Pin5 RESETQuesto segnale resetterà il dispositivo e deve essere applicato per inizializzare correttamente il chip.
Pin6 CS Pin di selezione del chip; abilitare basso, disattivare alto.
Pin7 D/C ((SPI-SCL) Quando si connette a un microprocessore della serie 8080, questo pin riceve il pin di selezione dati/comandi.
Pin8 WR ((SPI-RS) Quando si connette a un microprocessore della serie 8080, questo pin riceve il segnale di scrittura.
Pin9 RDQuando si connette a un microprocessore della serie 8080, questo pin riceve il segnale di lettura.L'operazione di lettura viene avviata quando questo pin viene premuto in basso e il chip è selezionato.Quando è selezionata l'interfaccia seriale,Questo perno deve essere collegato a Ground.
Pin10 pin di input/output dell'interfaccia SDASPI.I dati sono bloccati sul bordo ascendente del segnale SCL.
Pin11-Pin18 D0-D7 MCU bus dati di interfaccia parallela.
Pin19 NC Nessuna connessione
Pin20 LEDA LED Anodo
Pin21 LEDK1 catodo LED
Pin22 LEDK2 LED catodo
Pin23 LEDK3 LED catodo
Pin24 LEDK4 LED catodo
Pin25 GND Power Ground
Pin26 TP_RST Sistema di ripristino del pannello tattile; se non utilizzato, lasciare questo pin aperto.
Pin27 TP_SCL segnale di orologio I2C del pannello tattile; se non utilizzato, lasciare aperto questo pin.
Pin28 Segnale di dati I2C TP_SDA del pannello tattile; se non utilizzato, lasciare aperto questo pin.
Pin29 TP_INT Interrompere il segnale al processore principale del pannello tattile; se non utilizzato, lasciare aperto questo pin.
Pin30 GND Power Ground

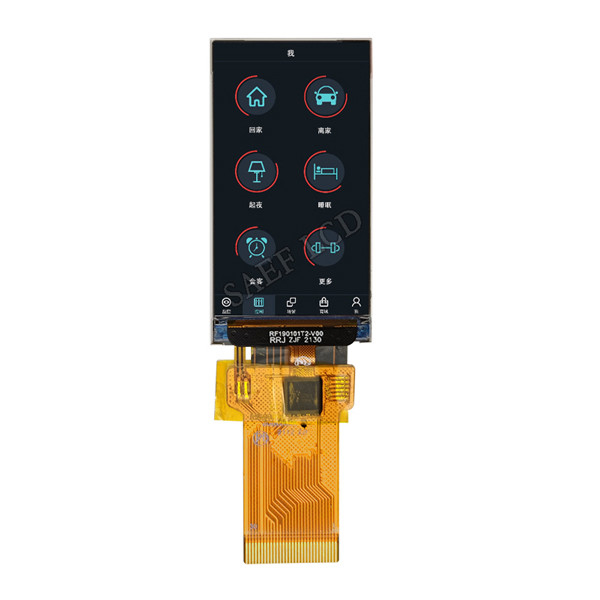

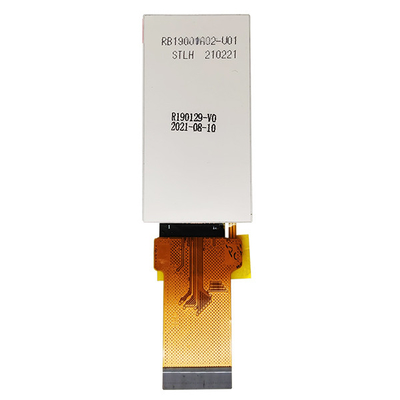

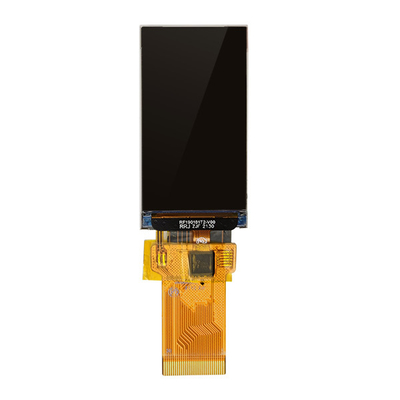

1.9" touch screen, TFT LCD 1.9" immagine del prodotto reale
