Dettagli:
|
| Prodotto: | 2 pollici OLED passivo 128x32 | Risoluzione: | Risoluzione 128x32 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | Parallell, SPI, IIC facoltativo |
| Display colore: | Bianco | Ottica: | Tutti gli angoli di visione |
| Il contorno Dim.: | 55.60 ((W) x 21.80 ((H) x 1.45 (T) mm | Area attiva: | 50.54 (W) x 12.62 (H) mm |
| Pitch dei pixel: | 0.395 (W) x 0.395 ((H) | metodo di guida: | 1/32 Ciclo di lavoro |
| temperatura di funzionamento: | da -20°C a +70°C | Temperatura di stoccaggio.: | -30°C a +80°C |
| IC del driver: | COG SSD1309Z | Tensione di alimentazione: | 3V |
| Numero di pin: | 31 perni | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo a 2 pollici dell'esposizione di OLED,Modulo 128x32 dell'esposizione di OLED,Esposizione oled a 2 pollici di I2C |
||
2" display OLED grafico da 128x32 pollici con SSD1309Z Parallel SPI I2C Interface COG con Flex per la saldatura
Display OLED da 2 ′′, 128x32 Display OLED Descrizione
L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.SFOS200TW-12832W-01 OLQuesto modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è l'interfaccia SPI, parallela e I2C predefinita.
La dimensione dell'area attiva è di 2 ′ diagonale con dimensione del modulo55.60 ((W) x 21.80 ((H)mm, dimensione della superficie attiva50.54 (W) x 12.62 (H) mm.Questo display OLED da 2 pollici ha un IC SSD1309Z integrato e vanta un elevato rapporto di contrasto di 20.000: 1.E'grande per l' applicazione come dispositivo medico,Sistema POS, biancheria, applicazioni domestiche, strumenti industriali, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display per automobili,Display di informazioni dinamiche ecc..
| Prodotto: | 2 pollici OLED passivo | Risoluzione: | Risoluzione 128x32 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | Parallelo, SPI, IIC facoltativo |
| Colore di visualizzazione: | Bianco | Ottica: | Tutte le prospettive |
| Il contorno Dim.: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | Area attiva: | 50.54 ((W) X 12.62 ((H) mm |
| Pixel Pitch: | 0.395 (W) X 0.395 ((H) | Metodo di guida: | 1/32 Ciclo di lavoro |
| Temperatura di funzionamento: | -20°C a +70°C | Temperatura di conservazione: | -30°C a +80°C |
| Controllo del driver: | COG SSD1309Z | Tensione di alimentazione: | 3V |
| Numero di pin: | 31 pin | Rispetto: | Compliance REACH e RoHS |
Definizione del pin
Pin1, NC, nessun collegamento.
Pin2, VCC, alimentazione per la tensione di guida del pannello.
Pin3, VCOMH, segnale COM, livello di tensione deselezionato.
Pin4, IREF, questo pin è il pin di riferimento della corrente di uscita del segmento.
Pin5~Pin12, D7-D0, Questi pin sono bus di dati bidirezionali che si collegano al bus di dati MCU.D0 sarà l'input dell'orologio seriale: SCLK; D1 sarà l'input di dati seriali: SDIN e D2 devono essere mantenuti NC. Quando è selezionata la modalità I2C, D2, D1 devono essere legati tra loro e servire come SDAout,SDAin in applicazione e D0 è l'input dell'orologio serialeL' SCL.
Pin13, RD#, Quando si interfaccia a un microprocessore della serie 6800, questo pin verrà utilizzato come segnale Enable (E). L'operazione di lettura/scrittura viene avviata quando questo pin viene tirato ALTO e il chip è selezionato.Quando si connette a un microprocessore 8080, questo pin riceve il segnale di lettura (RD#).questo pin deve essere collegato al VSS.
Pin14, WR#, Questo è il pin di input di controllo di lettura / scrittura che si connette all'interfaccia MCU. Quando si interfaccia a un microprocessore della serie 6800, questo pin sarà utilizzato come input di selezione di lettura / scrittura (R / W #).La modalità di lettura verrà eseguita quando questo pin viene tirato ALTO e la modalità di scrittura quando LOW. Quando 8080 è in modalità di interfaccia, questo pin sarà l'ingresso di scrittura (WR#). L'operazione di scrittura dei dati viene avviata quando questo pin viene tirato giù e il chip è selezionato. Quando l'interfaccia seriale,questo pin deve essere collegato al VSS.
Pin15, D/C#, Data/Command data control pin.
Pin16, RES#, Questo pin è l'ingresso del segnale di reset. Quando il pin è LOW, l'inizializzazione del chip viene eseguita.
Pin17, CS#, il chip seleziona il pin.
Pin18, NC, nessuna connessione.
Pin19, BS2, pin di selezione dell'interfaccia del bus MCU.Per maggiori dettagli, consultare la tabella seguente.
Pin20, BS1, pin di selezione dell'interfaccia del bus MCU. Per ulteriori dettagli, consultare la tabella seguente.
Pin21, VDD, alimentazione di tensione logica per IC
Pin22~Pin29, NC, nessuna connessione.
Pin 30, VSS, a terra.
Pin 31, NC, nessun collegamento.
Display OLED da 2 ′′, 128x32 Display OLED DescrizioneDisegno

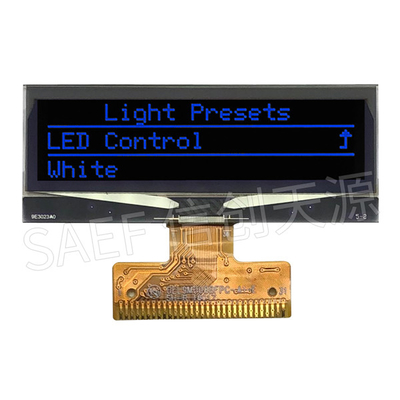

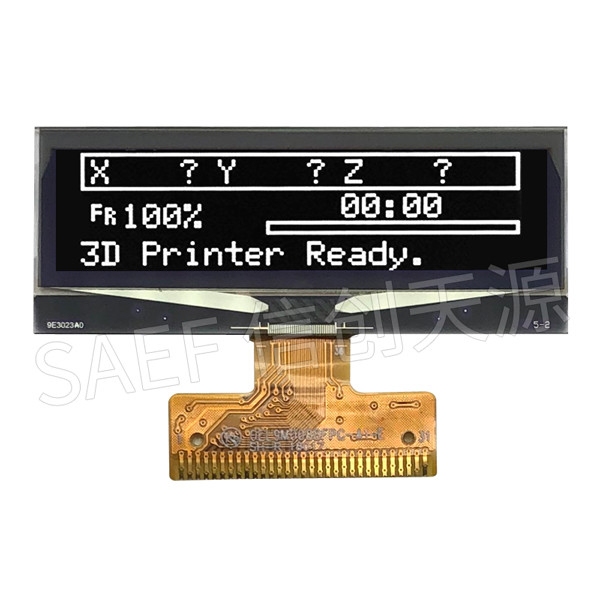

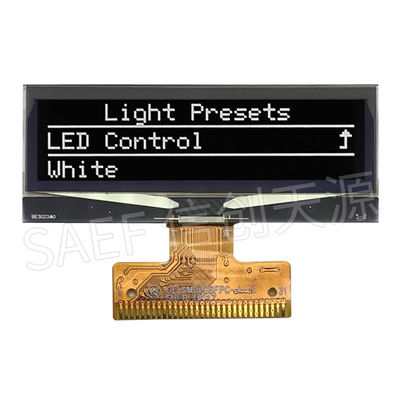

Display OLED da 2 ′′, 128x32 Display OLED Immagine reale del prodotto
