Dettagli:
|
| prodotto: | DENTE SPI 128X64 LCD | Risoluzione: | una risoluzione di 128 x 64 punti |
|---|---|---|---|
| Tipo di vetro: | STN, positivo, Transflective | Ottica: | 6:00 |
| Interfaccia: | SPI | Descriva tenue.: | 65,8 x 36,8 x 6,2 millimetri |
| Area d'esame: | 53,0 x 24,6 millimetri | Passo del pixel: | 0,36 x 0,345 millimetri |
| Funzionamento temporaneo: | 0°C a +50°C | Numero di Pin: | 10 perni |
| Regolatore: | ST7567 | Modo dell'azionamento: | 1/64 di duty cycle, 1/9 di polarizzazione |
| Connettore: | Cog+FPC | Conformità: | PORTATA & RoHS compiacenti |
| Evidenziare: | Modulo LCD del DENTE di SPI 128x64,Modulo LCD del DENTE giallo 128x64,Modulo verde dell'affissione a cristalli liquidi 128x64 |
||
128x64 l'esposizione LCD SPI collega ST7567 il colore verde giallo del fondo del DENTE STN LCM
DENTE 128x64 LCD, descrizione LCD dell'esposizione di 128x64 SPI
IL DENTE SF12864-207B LCD delle esposizioni monocromatiche della tecnologia 128x64 di SAEF è integrato con ST7567 IC che sostiene l'interfaccia di SPI. L'esposizione sta avendo le dimensioni del profilo 65,8 x 36,8 x 6,2 millimetri e una dimensione di VA di 53,0 x 24,6 millimetri. Questa esposizione monocromatica può funzionare alle temperature a partire da -0℃ a +50℃; la sua gamma di temperature di stoccaggio da -10℃ a +60℃. Questa esposizione LCD del DENTE 128x64 è molto adatta ad applicazioni che richiedono le esposizioni più compatte del pacchetto.
Pin Definition:
Pin1, /CS, Chip Select, quando /CS = «L», chip è selezionato
Pin2, /RST, Quando /RST = «L», le regolazioni è inizializzato
Pin3, A0, Dati scelti del registro quando A0= «H» ed istruzione quando A0= «L»
Pin4, SCL Terminale di serie dell'input di orologio
Pin5, SDA Terminale di serie dell'immissione dei dati
Pin6, VDD Tensione di rifornimento per il circuito logico +3.3V
Pin7, terra Terra
Pin8, V0 Tensione movente LCD per i circuiti comuni alla struttura negativa.
Pin9, XV0 Tensione movente LCD per i circuiti comuni alla struttura positiva.
Pin10, VG Tensione movente LCD per i circuiti di segmento
| Prodotto: | DENTE SPI 128X64 LCD | Risoluzione: | 128 x 64 Dots Resolution |
|---|---|---|---|
| Tipo di vetro: | STN, positivo, Transflective | Ottica: | 6:00 |
| Interfaccia: | SPI | Descriva tenue.: | 65,8 x 36,8 x 6,2 millimetri |
| Area d'esame: | 53,0 x 24,6 millimetri | Passo del pixel: | 0,36 x 0,345 millimetri |
| Funzionamento temporaneo: | 0°C a +50°C | Pin Number: | 10 perni |
| Regolatore: | ST7567 | Modo dell'azionamento: | 1/64 di duty cycle, 1/9 di polarizzazione |
| Connettore: | COG+FPC | Conformità: | PORTATA & RoHS compiacenti |
I moduli del dispositivo grafico di SAEF sono nell'ordine delle strutture di COB/COG. L'esposizione LCD grafica monocromatica è 122x32 LCD incluso, 128x64 LCD, 128x128 il LCD, 160x32 LCD, 160x80 il LCD, 160x128 LCD, 160x160 il LCD, 192x32 LCD, 192x64 il LCD, 240x64 LCD, 240x128 il LCD, 240x160 il LCD, 320x240 LCD. Il modulo LCD grafico monocromatico dell'esposizione di SAEF è disponibile in STN/FSTN con la lampadina del LED con differenti interfacce in 6800, SPI, 8080, I2C. Le opzioni della serie di caratteri sono inglesi, giapponese, Europa, tradizionale cirillico, ebraico, cinese, cinese hanno semplificato, ecc. coreano.
DENTE 128x64 LCD, disegno LCD dell'esposizione di 128x64 SPI

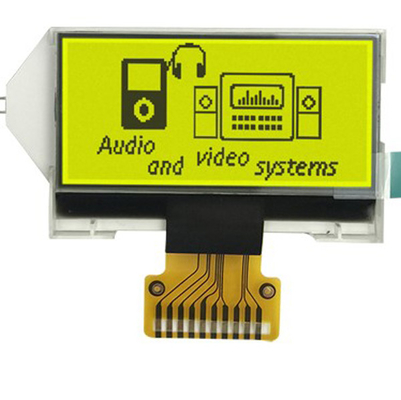

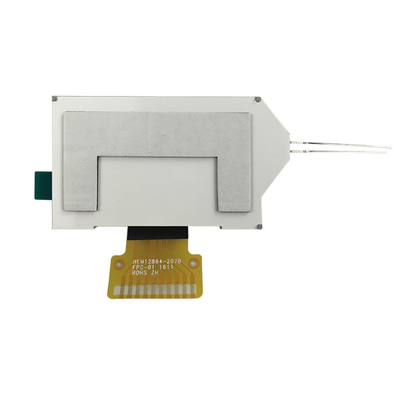

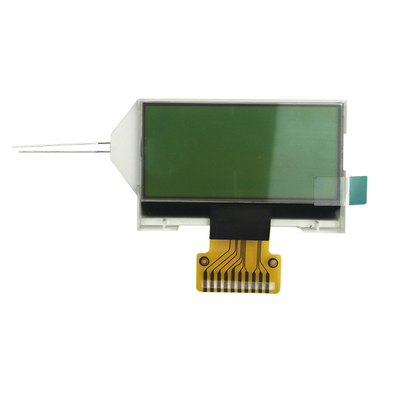

Il DENTE 128x64 LCD, LCD di 128x64 SPI visualizza l'immagine di prodotto reale
