Dettagli:
|
| Prodotto: | Display OLED da 1,5 pollici | Risoluzione: | 128 x 128 |
|---|---|---|---|
| Tipo di vetro: | OLED (diodo emettitore di luce organico) | Ottica: | Tutti gli angoli di visione 80/80/80/80 |
| interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il contorno Dim.: | 33.8 (W) x 43,7 (H) x 1,41 (T) mm |
| Area attiva: | 260,86 (W) x 26,86 (H) mm | Temperatura di funzionamento: | -40°C a +70°C |
| Numero di pin: | 25 perni | controller: | SSD1327 o equivalente |
| Modalità di guida: | 1/128 Ciclo di lavoro | Collegamento: | COG+FPC |
| Rapporto di contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | esposizione grafica di 128x128 OLED,Esposizione grafica a 1,5 pollici di OLED |
||
1.5" Display OLED grafico 128x128 punti Risoluzione COG Con SSD1327 IC Monocromo Bianco Bule Colore
1Display OLED da 0,5 pollici, 128x128 Display OLED
SAEF Technology SFOS150YZ-128128WB-01 è un display OLED (Organic Light Emitting Diode) da 1,5 pollici con risoluzione di 128x128 punti.Questo modulo 1.5 oled è costruito nel controller SSD1327 oled IC; supporta le interfacce 8-bit 6800 e 8080, 4-wire SPI e I2C.SAEF fornisce le versioni ZIF FPC e Hotbar per consentire ai clienti di scegliere il modulo adatto alla propria applicazione.
SFOS150YZ-128128WB-01s un display OLED struttura COG questo modulo OLED è leggero, a bassa potenza e molto sottile, è adatto per dispositivi per pareti / contatori, applicazioni domestiche, sistema POS, sistema Cloud / IoT, strumenti portatili,dispositivi tecnologici intelligenti, sistemi energetici, sistemi automobilistici, di comunicazione, strumenti medici, ecc. Il modulo OLED può funzionare a temperature comprese tra -40°C e +70°C;le sue temperature di conservazione vanno da -40°C a +85°C.
Definizione del pin:
Pin 1, VSS, terra.
Pin2, alimentazione VCC per il circuito analogo.
Pin3, VCOMH Com Voltage Output, un condensatore dovrebbe essere collegato tra questo pin e il VSS.
Pin 4, porta GPIO General I/O.
Pin 5, VCI alimentazione per il circuito logico.
Pin6, VDD Un condensatore deve essere collegato tra questo pin e VSS.
Pin 7, pin di selezione dell'interfaccia del bus MCU BS1.
Pin 8, pin di selezione dell'interfaccia del bus MCU BS2.
Pin 9, VSS Ground.
Pin10, IREF Pin di ingresso di corrente di riferimento. Tra questo pin e VSS deve essere collegata una resistenza.
Pin11, CS# Chip seleziona l'input.
Quando il segnale è basso, viene eseguita l'inizializzazione di SSD1327.
Pin13, D/C Data/Command control. Spingi alto per scrivere/leggere dati di visualizzazione. Spingi basso per scrivere comando o stato di lettura.
Pin14, WR# ingresso dell'interfaccia MCU. L'operazione di scrittura dei dati viene avviata quando è basso.
Pin15, RD# ingresso dell'interfaccia MCU.
Pin16~23, D0~D7, Data bus ((per interfaccia parallela)
Pin24, alimentazione VCC per circuito analogo.
Pin25, VSS Ground
| Prodotto: | Display OLED da 1,5 pollici | Risoluzione: | 128 x 128 |
|---|---|---|---|
| Tipo di vetro: | OLED (diodo emettitore di luce organico) | Ottica: | Tutti gli angoli di visione 80/80/80/80 |
| Interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il contorno Dim.: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| Area attiva: | 26.86 (W) x 26.86 (H) mm | Temperatura di funzionamento: | -40°C a +70°C |
| Numero di pin: | 25 pin | Controller: | SSD1327 o equivalente |
| Modalità di guida: | 1/128 Ciclo di lavoro | Collegamento: | COG+FPC |
| Contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.
SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,42" a 5,5" OLED, come micro OLED Display da 0,42", mini OLED Display da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99", OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED, OLED daDisplay OLED da 96 pollici, display OLED da 1,5", OLED da 2", OLED da 2,4", OLED da 2,7", OLED da 5,5", e soluzioni di progettazione personalizzate.
1Display OLED da 0,5 pollici, 128x128 Display OLED Display Drawing

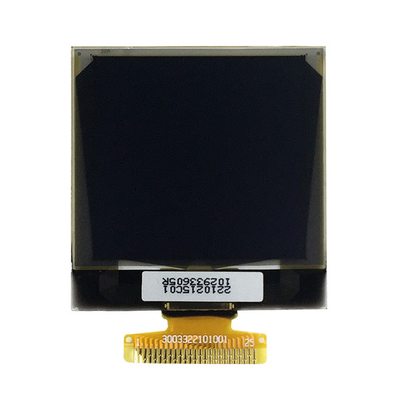

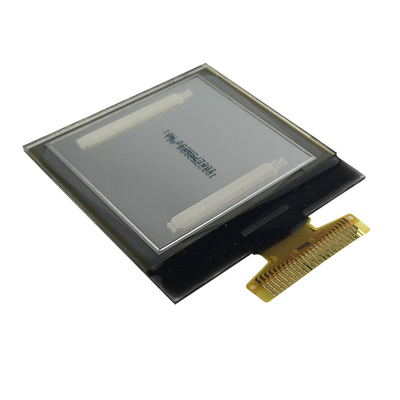

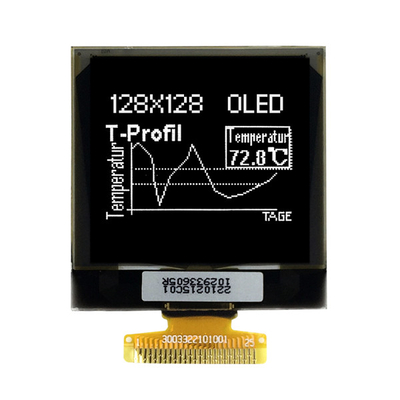

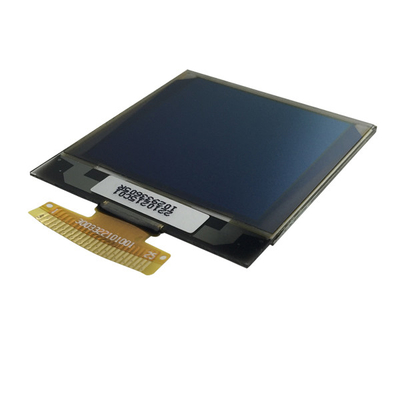

1.5" OLED, 128x128 OLED Display Immagine reale del prodotto
