Dettagli:
|
| prodotto: | modulo LCD del DENTE 128x64 | Risoluzione: | grafici 128x64 |
|---|---|---|---|
| Tipo LCD: | STN, positivo, Transmissive | Colore della lampadina: | Lampadina verde |
| Tensione di funzionamento: | 2,8 V | Ottica: | 6 in punto |
| Descriva tenue.: | 65,0 (L) x 38,6 (W) x 4,9 (T) millimetro | Area d'esame: | 53,6 (L) x 28,0 (W) millimetro |
| Determinare metodo: | 1/64 dovere, 1/7 di polarizzazione | Funzionamento temporaneo: | -10°C a +60°C |
| Numero di Pin: | 10 perni | Regolatore: | ST7567 o equivalente |
| Interfaccia: | MCU | Conformità: | PORTATA & RoHS compiacenti |
| Evidenziare: | 10 perni 128x64 LCD grafico,DENTE 128x64 LCD grafico,Modulo LCD del DENTE della lampadina 128x64 |
||
Lampadina LCD di verde LED del modulo 128x64 Dot Resolution Graphic STN ST7567 del DENTE
modulo LCD del DENTE 128x64, descrizione LCD grafica 128x64
SF12864-34 è un tipo modulo LCD grafico del DENTE con la dimensione 53,6 di VA (L) x 28,0 (W). L'esposizione monocromatica LCD dei moduli del DENTE di SAEF (modulo LCD del Chip-su-vetro) fornisce il tipo del grafico nella risoluzione di 128x32 ai tipi LCD di carattere del DENTE e di 320x240 compreso la dimensione di 16x2, 20x2, 20x4, i formati 24x2 con la matrice a punti 5x8.
Il pacchetto del DENTE offre l'alta qualità con i benefici del peso leggero ed il basso consumo energetico. Inoltre, è a disposizione per aggiungere un bordo di collegamento affinchè ogni oggetto cambi l'interfaccia da FPC ai perni o ai cavi. Possiamo offrire vari collegamenti del perno fuori per soddisfare le vostre esigenze. La tecnologia del DENTE LCM è molto adatta ad applicazioni che richiedono le esposizioni più compatte del pacchetto.
Pin Definition:
1 CS1B Perni scelti dell'input del chip
2 /RES Quando /RES è messo «alla L», le regolazioni sono inizializzate.
3 A0 Determina se l'accesso è collegato con i dati o il comando.
A0= «H»: Indica che i segnali sulla D [7:0] sono dati dell'esposizione.
A0= «L»: Indica che i segnali sulla D [7:0] sono comando.
4 D6 (SCLK)
5 D7 (SDA)
6 VDD Compartecipe con il terminale VDD dell'alimentazione elettrica del MPU.
7 VSS Ciò è un terminale 0V collegato al sistema terra.
8 V0 Livelli di tensione di polarizzazione per l'azionamento LCD
9 XV0 Tensione negativa di funzionamento dei COM-driver.
10 VG Il VG è il potere dei SEG-driver
| Prodotto: | modulo LCD del DENTE 128x64 | Risoluzione: | grafici 128x64 |
|---|---|---|---|
| Tipo LCD: | STN, positivo, Transmissive | Colore della lampadina: | Lampadina verde |
| Tensione di funzionamento: | 2,8 V | Ottica: | 6 in punto |
| Descriva tenue.: | 65,0 (L) X 38,6 (W) X 4,9 (T) millimetro | Area d'esame: | 53,6 (L) X 28,0 (W) millimetro |
| Determinare metodo: | 1/64 dovere, 1/7 di polarizzazione | Funzionamento temporaneo: | -10°C a +60°C |
| Pin Number: | 10 perni | Regolatore: | ST7567 o equivalente |
| Interfaccia: | MCU | Conformità: | PORTATA & RoHS compiacenti |
modulo LCD del DENTE 128x64, disegno LCD grafico 128x64

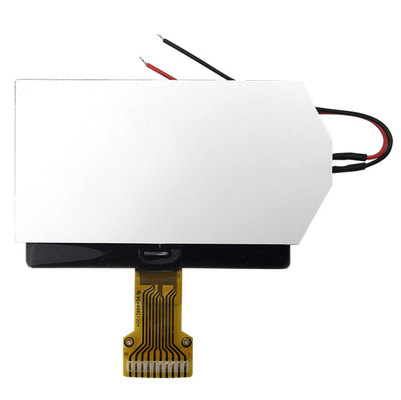

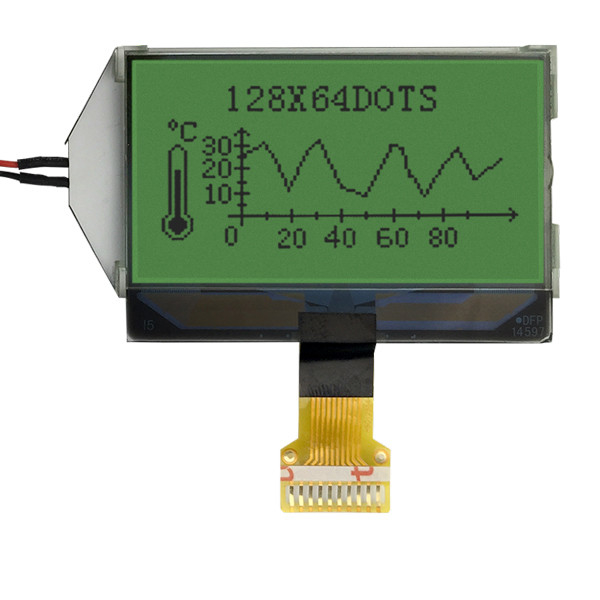

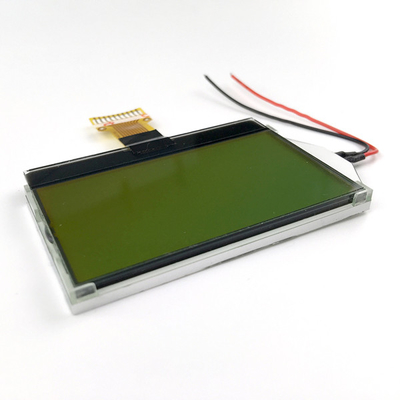

modulo LCD del DENTE 128x64, immagine di prodotto reale LCD grafica 128x64
