Dettagli:
|
| Prodotto: | Display LCD grafico 240x128 | Risoluzione: | 240x128 punti |
|---|---|---|---|
| Tipo LCD: | FSTN, positivo, trasflessivo | Ottica: | in punto di 6:00 |
| Il contorno Dim.: | 66.0(L) x 44,3(W) x 5,1 ((T) mm | Zona di osservazione: | 61.0(L) x 33.8 ((W) mm |
| Dot Pitch: | 00,21 x 0,21 mm | Metodo di guida: | 1/12 L'inquinamento atmosferico, 1/12 |
| temperatura di funzionamento: | da -20°C a +70°C | Numero di pin: | 30 pin (può essere personalizzato) |
| interfaccia: | MCU (personalizzabile) | VDD: | 3V |
| Collegamento: | Collegamento (personalizzabile) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | esposizione LCD grafica monocromatica 240x128,Esposizione LCD grafica monocromatica di MCU,LCD grafico di 8Bits 240x128 |
||
Display LCD grafico 240x128 Dots Resolution FSTN Positive UC1638C 8 bit Interfaccia MCU Con retroilluminazione LED bianca 3V
Descrizione del modulo LCD grafico 240x128
SF-240128-004A è un modulo LCD grafico monocromo 240x128 COG.supporto per l'interfaccia 6800 (default)Le altre opzioni disponibili per l'interfaccia sono 8080, SPI a 3 linee/4 linee. La tensione logica di questo modulo LCD varia da 3V-3.6V; il valore tipico è 3V. Il modulo funziona a temperature da -20°C a +70°C..L'intervallo di temperatura di conservazione va da -30°C a + 80°C.
| Prodotto: | Display LCD grafico 240x128 | Risoluzione: | 240x128 punti |
|---|---|---|---|
| Tipo LCD: | FSTN, positivo, trasflessivo | Ottica: | 6Alle ore 12. |
| Il profilo Dim.: | 66.0(L) X 44,3 ((W) X 5,1 ((T) mm | Zona di osservazione: | 61.0(L) X 33.8 ((W) mm |
| Dot Pitch: | 0.21 x 0,21 mm | Metodo di guida: | "C'è un'altra via" 1/12 |
| Temperatura di funzionamento: | -20°C a +70°C | Numero di pin: | 30 pin (può essere personalizzato) |
| Interfaccia: | MCU (personalizzabile) | VDD: | 3V |
| Collegamento: | Collegamento (personalizzabile) | Rispetto: | Compliance REACH e RoHS |
SAEF Technology è un produttore professionale di schermi LCD grafici e grafici.,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 e così via. Le dimensioni includono 2 "LCD, 2,5" LCD, 3" LCD, 3,2" LCD, 4 "LCD Display, e così via.I moduli LCD grafici SAEF includono diverse opzioni di polarizzatore inI nostri retroilluminatori LED sono disponibili in vari colori tra cui giallo/verde, bianco, blu, rosso, ambra e RGB.
Abbiamo una vasta gamma di display grafici LCD con varie combinazioni di retroilluminazione e tipo LCD.L'LCD grafico di SAEF può essere utilizzato su strumenti e macchine industriali e elettrodomestici, elettronica di consumo, compresi gli articoli bianchi, il sistema POS, le applicazioni domestiche, gli strumenti industriali, l'automazione, i sistemi di visualizzazione audio/visiva e i dispositivi medici.
240x128 Disegno del modulo LCD grafico
Definizione del pin:
Pin1-Pin8, DB7~DB0
Pin9, RST
Pin10, CS0
Pin11, C0/A0
Pin 12, WR0
Pin13, WR1
Pin14, BM1
Pin15, BM0
Pin16, ID
Pin17, POR-DIS
Pin18, VSS
Pin19, VDD
Pin20, TST4
Pin21, VLCD.
Pin22, VA0...
Pin23, VA1-
Pin24, VA1+
Pin25, VA0+
Pin26, VB0-
Pin27, VB1-
Pin28, VB1+
Pin29, VB0+
Pin30, NC

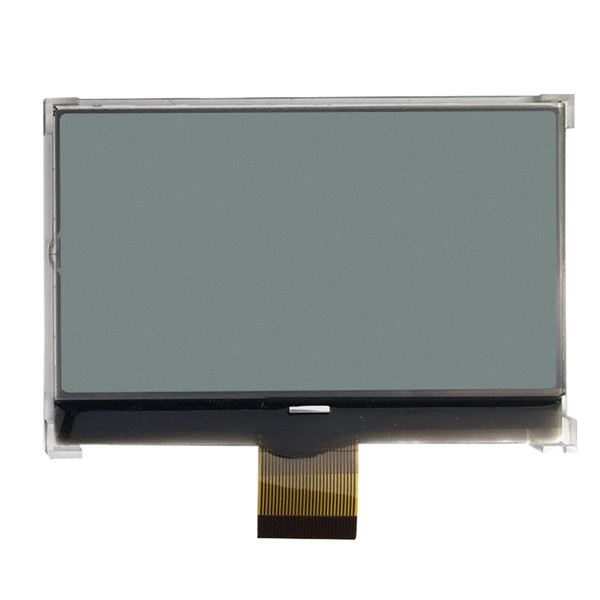

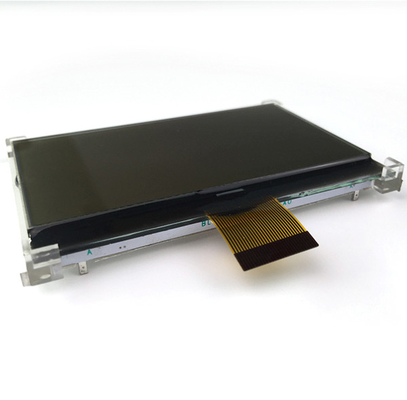

240x128 Modulo grafico LCD Immagine del prodotto reale
