3.12" 256x64 COF OLED Display Module, OLED a scala di grigio 3,12 pollici Introduzione al prodotto
SFOM312YZ7-25664WBYG-01 è un modulo monocromo di display OLED da 3,12 pollici 256x64. Questo modulo OLED ha una durata di 50.000 ore.e può essere compatibile con una vasta gamma di microcontrollori tra cui Raspberry Pi ed ESP32.
- Sì.
Caratteristiche
Questo OLED da 3,12 pollici mostra una risoluzione di 256 x 64 pixel.
Questo OLED da 3,12 pollici ha un angolo di visione ultra-ampio oltre 160 gradi.
Questo display SPI OLED da 3,12 pollici supporta la tensione 3V DC.
Questo schermo OLED da 3,12 pollici è un prodotto a bassa potenza, solo 0,04W quando funziona normalmente e solo 0,08W quando è a schermo intero.
Questo modulo OLED da 3,12 pollici visualizza informazioni grafiche e testuali direttamente sul progetto del microcontrollore; supporta una vasta gamma di chip: compatibile con Arduino Mega, Raspberry pi, 51 MCU,STIM 32, e altro ancora.
Questo modulo di display OLED da 3,12 pollici è un driver IC incorporato. Sono necessarie solo 2 porte I/O per comunicare con l'interfaccia 2C/IIC
Questo prodotto OLED da 3,12 pollici 256x64 è compatibile con MMDVM, Pi-Star e Raspberry Pi.
Questo prodotto OLED da 256x64 SPI da 3,12 pollici ha un design autoilluminato, non è richiesta alcuna retroilluminazione e il display è autoilluminato; ha un alto contrasto, punti luminosi e chiari,ed è molto leggibile anche in caratteri molto piccoli.
Lo schermo OLED da 3,12 pollici non ha caratteri incorporati all'interno, e gli utenti possono creare caratteri attraverso il software di generazione di caratteri.
Questo modulo OLED da 3,12 pollici è disponibile in 4 colori, blu, bianco, giallo, verde
| Prodotto: |
3Display OLED.12" 256x64 COF |
Risoluzione: |
Risoluzione 256x64 punti |
| Modalità di visualizzazione: |
Matrice passiva |
Interfaccia: |
Interfaccia 4 fili SPI |
| Ottica: |
Tutte le prospettive |
Il contorno Dim.: |
100.5 ((L) X 33.5 ((W) X 6.3 ((T) mm |
| Area attiva: |
76.78 ((L) X 19.18 ((W) mm |
Metodo di guida: |
1/64 Ciclo di lavoro |
| Grayscale: |
16 Scala di grigio |
Controller: |
SSD1322U |
| Temperatura di funzionamento: |
-30°C a +85°C |
Temperatura di conservazione: |
-40°C a +90°C |
| Colore del carattere: |
Bianco/azzurro/giallo/verde |
Tensione di alimentazione: |
3V |
| Numero di pin: |
7 pin di intestazione, 16 pin facoltativi |
Rispetto: |
Compliance REACH e RoHS |
3.12" 256x64 COF OLED Display Module, OLED a scala di grigio 3,12 pollici Disegno del prodotto
Definizione del pin
Pin1 GND (Power Ground)
Pin2 VCC (modulo di alimentazione Voltaggio 3V - 5V)
Pin3 SCK (linea dell' orologio)
Pin4 SDA (linea dati)
Pin5 RES (Questo pin è l'ingresso del segnale di reset. Quando il pin viene tirato ALLEVATO, viene eseguita l'inizializzazione del chip. Mantenere questo pin pull ALTO durante il normale funzionamento.)
Pin6 DC (Questo pin è il pin di controllo Data/Command che si collega all'MCU. Quando il pin viene tirato ALTO, i dati a D[1:0] saranno interpretati come dati. Quando il pin viene tirato ALTO, i dati a D[1:]0] verrà trasferito in un registro di comando.)
Pin7 CS (Questo pin è l'ingresso di selezione del chip che si connette all'MCU. Il chip è abilitato per la comunicazione MCU solo quando CS # è premuto LOW (LOW attivo).

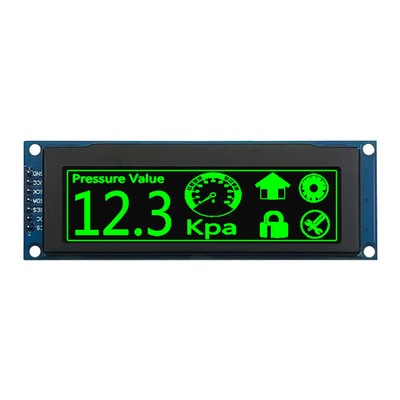

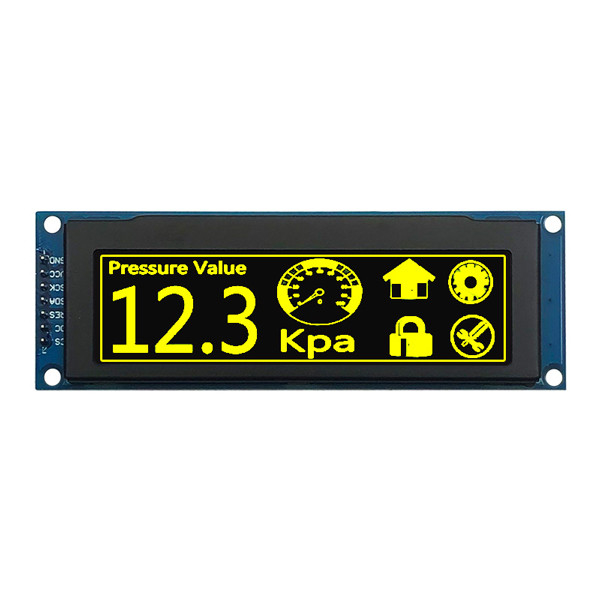

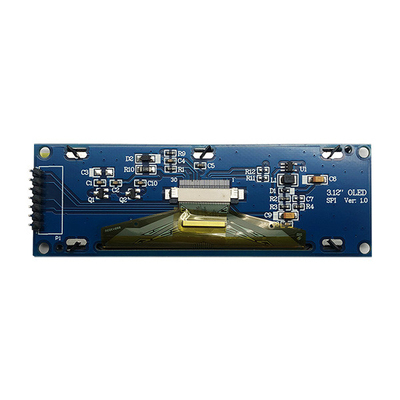

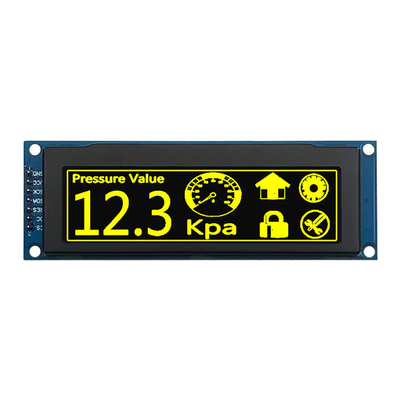

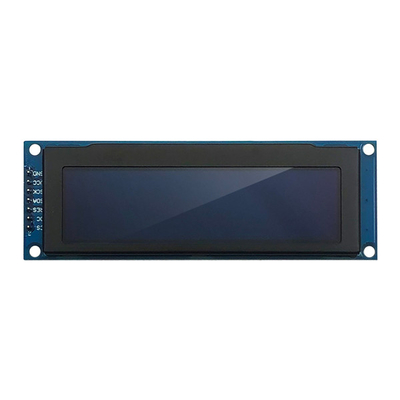

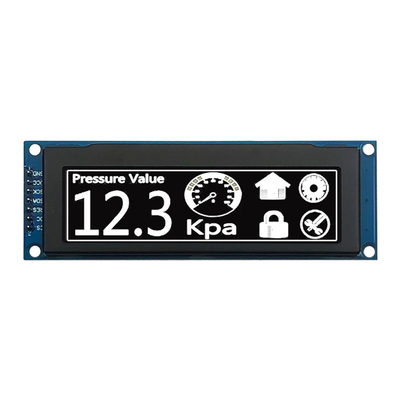

3.12" 256x64 COF OLED Display Module, OLED a scala di grigio 3,12 pollici Immagine del prodotto
