Dettagli:
|
| Prodotto: | 2.8" schermo OLED grafico | Risoluzione: | 256x64 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 3/4 SPI, 6800 8080 Interfaccia |
| Ottica: | Tutti gli angoli di visione | Il contorno Dim.: | 97.0(L) x 32,5 ((W) x 6,4 ((T) mm |
| Area attiva: | 69.1 ((L) x 17..26 ((W) mm | Pitch dei pixel: | 0.27 x 0,27 mm |
| metodo di guida: | 1/64 Ciclo di lavoro | temperatura di funzionamento: | -40°C a +85°C |
| Temperatura di stoccaggio.: | -45°C a +90°C | IC del driver: | COF SSD1322 |
| Tensione di alimentazione: | 3V | Grey Scale: | 16 Scala grigia |
| Numero di pin: | 7 pin di intestazione, 4 pin facoltativi | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | esposizione 6800 di 256x64 OLED,8080 esposizione di 256x64 OLED,Esposizione a 2 |
||
Display OLED da 2,8 pollici 256x64, OLED a scala grigia da 2,8 pollici Descrizione
L'OLED è una tecnologia di nuova generazione, immagini più luminose e chiare con una velocità di risposta più agile.SFOM280YZ16-25664WB-01Questo modulo OLED è leggero, a bassa potenza e piccolo, ci sono diverse interfacce opzionali; è di default 3 e 4 linee SPI,Opzioni disponibili 6800Il modulo è realizzato con COB OLED, ha i vantaggi di moduli facilmente fissati nelle applicazioni dei clienti a causa dell'avere una scheda PCB.
SFOM280YZ16-25664WB-01 è un modulo di display OLED a matrice passiva di tipo grafico 256x64 COF. La dimensione dell'area attiva è di 2,8 ′′ diagonale con dimensioni del modulo di 97 x 32,5 mm. Questo 2.Display OLED da 8 pollici ha integrato IC SSD1322U, e vanta un alto rapporto di contrasto di 20.000: 1. Ci sono molte opzioni di interfaccia tra cui scegliere, tra cui 6800, 8080 e interfaccia SPI.il valore tipico è 3V. I colori di emissione disponibili sono giallo, blu cielo e supporto a scala di grigi.Sistema POS, biancheria, applicazioni domestiche, strumenti industriali, automazione, sistemi di visualizzazione audio/visiva, apparecchi per la cura personale, articoli per la casa, display per automobili,Display di informazioni dinamiche ecc..
Caratteristiche
| Prodotto: | 2.8" schermo OLED grafico | Risoluzione: | 256x64 pixel |
|---|---|---|---|
| Modalità di visualizzazione: | Matrice passiva | Interfaccia: | 3/4 SPI, 6800 8080 Interfaccia |
| Ottica: | Tutte le prospettive | Il contorno Dim.: | 97.0(L) X 32,5 ((W) X 6,4 ((T) mm |
| Area attiva: | 69.1 ((L) X 17..26 ((W) mm | Pixel Pitch: | 0.27 x 0,27 mm |
| Metodo di guida: | 1/64 Ciclo di lavoro | Temperatura di funzionamento: | -40°C a +85°C |
| Temperatura di conservazione: | -45°C a +90°C | Controllo del driver: | COF SSD1322 |
| Tensione di alimentazione: | 3V | Scala di grigio: | 16 Scala grigia |
| Numero di pin: | 7 pin di intestazione, 4 pin facoltativi | Rispetto: | Compliance REACH e RoHS |
Display OLED da 2,8 pollici 256x64, OLED a scala grigia da 2,8 polliciDisegno
Definizione del pin
| Numero PIN. | Il simbolo |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
Caratteristiche ottiche
|
|
Il simbolo | Condizioni | Min. | Tipologia | Max. |
Unità |
| Brillantezza | Lbr |
Con polarizzatore |
60 | 80 | - | cd/m2 |
| C.I.E. (bianco) | (x) (y) | Senza polarizzatore | 0.280.29 | 0.32.0.33 | 0.360.37 | |
| Contrasto della stanza buia | CR | - | >2000:1 | - | ||
| Angolo di visualizzazione | > 160 | - | - | grado- |

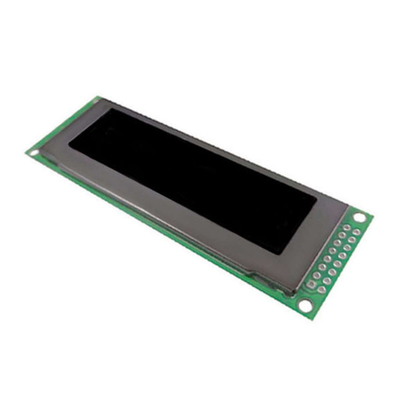

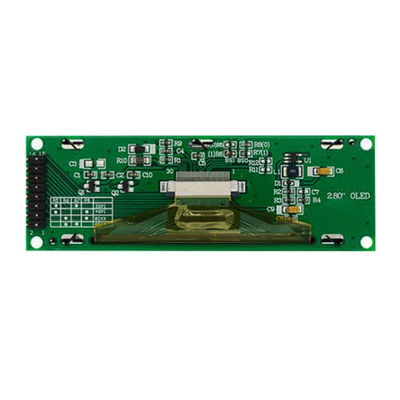

Display OLED da 2,8 pollici 256x64, OLED a scala grigia da 2,8 pollici Immagine del prodotto
