Introduzione al prodotto del modulo display OLED SPI 2.23", 128x32 SPI OLED
I diodi organici a emissione di luce (OLED) sono una tecnologia di nuova generazione che consente immagini più luminose, più nitide e risposte più rapide. Questo modello OLED da 2,23 pollici SFOM223YZ49-12832WBGY-01 è composto da 128 x 32 punti monocromatici. Questo modulo OLED è leggero, a basso consumo energetico, di piccole dimensioni e ha diverse opzioni di interfaccia, l'impostazione predefinita è SPI e le opzioni disponibili sono IIC e porte parallele. Il modulo è realizzato con OLED COB, che ha il vantaggio di essere facile da fissare all'applicazione del cliente grazie alla scheda PCB.
Il modulo OLED SFOM223YZ49-12832WBGY-01 originariamente non aveva il touch, ma il pannello touch è personalizzabile. Questo prodotto è ampiamente utilizzato in analizzatori medici, misuratori, apparecchiature di sensori, terminali POS, registratori di cassa, dispositivi portatili, macchine per ordinazioni mobili, ecc.
Caratteristiche
1. Questo mini display OLED da 2,23 pollici ha una risoluzione di 128X32 e un chipset SSD1305.
2. Questo modulo display OLED da 2,23 pollici ha un consumo energetico ultra-basso: illuminazione a schermo intero 0,08w.
3. Questo display OLED a 9 pin da 2,23 pollici ha quattro fori di montaggio per una facile installazione,
4. Questo prodotto OLED da 2,23 pollici 128x32 è progettato per il tipo SPI, interfaccia IIC e parallela opzionale.
5. Questo prodotto OLED a 4 pin da 2,23 pollici supporta una varietà di chip di controllo: completamente compatibile con le serie Arduino 51, serie msp430, stm32/2 CSR IC, ecc.
6. La tensione di alimentazione di questo prodotto OLED SPI da 2,23 pollici è DC 3V-5V.
7. Questo modulo display OLED da 2,23 pollici è un IC driver integrato. può comunicare con l'interfaccia 2C/IIC, sono necessarie solo 2 porte I/O
8. Questo prodotto OLED da 2,23 pollici 128x32 è compatibile con MMDVM, Pi-Star ed è compatibile con Raspberry pi.
9. Questo prodotto OLED SPI 128x32 da 2,23 pollici è un design auto-luminoso, non necessita di retroilluminazione, il display può auto-illuminarsi; Ha un contrasto elevato, punti luminosi e nitidi, anche i caratteri minuscoli sono abbastanza leggibili.
10. il modulo display OLED da 2,23 pollici non ha caratteri incorporati all'interno del controller OLED, l'utente può creare i caratteri tramite il software di generazione dei caratteri.
| Prodotto: |
Schermo OLED grafico da 2,23 pollici |
| Risoluzione: |
Risoluzione 128x32 punti |
| Interfaccia: |
Interfaccia SPI e IIC opzionale |
| Numero di pin: |
4 pin e 9 pin opzionali |
| Ottica: |
Tutti gli angoli di visione |
| Modalità di visualizzazione: |
Matrice passiva |
| Dim. contorno: |
74.1.0(L) X 33.1(W) X 7.4(T) (mm) |
| Area attiva: |
55.02(L) X 13.1(W) (mm) |
| Metodo di guida: |
Ciclo di lavoro 1/32 |
| Passo pixel: |
0.43 X 0.41 (mm) |
| Temperatura di esercizio: |
-40°C a +70°C (Personalizzabile) |
| Conformità: |
Conforme a REACH e RoHS |
Disegno del prodotto del modulo display OLED SPI 2.23", 128x32 SPI OLED

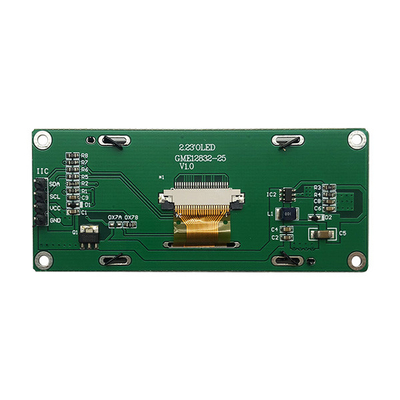

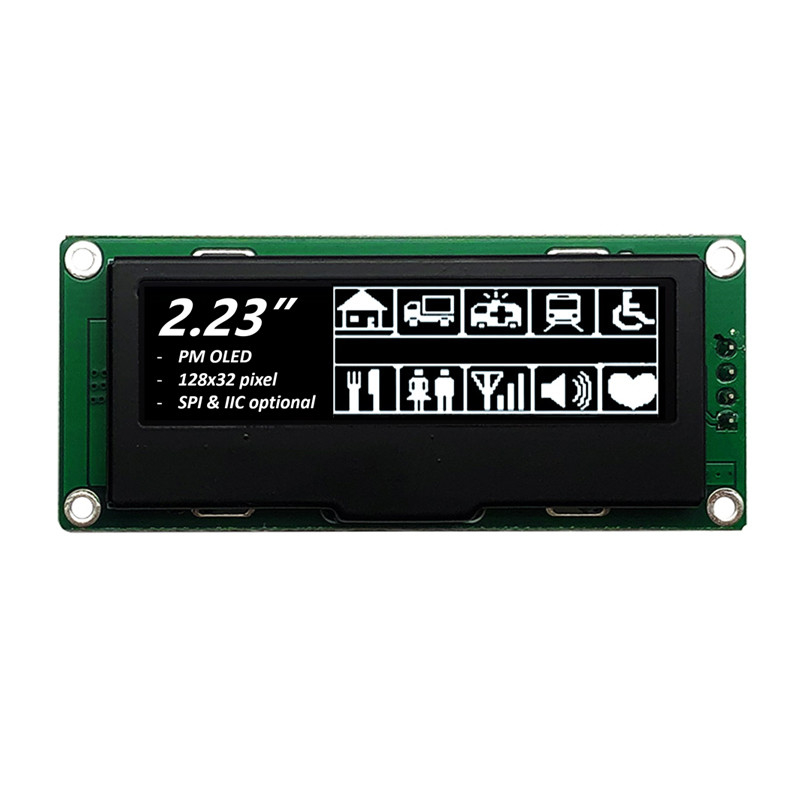

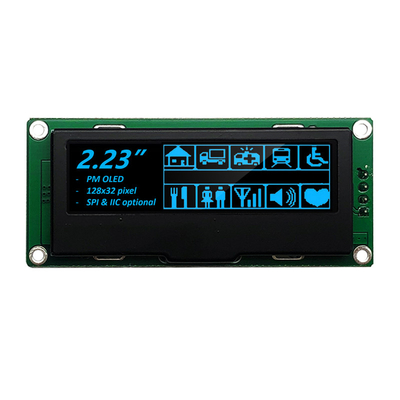

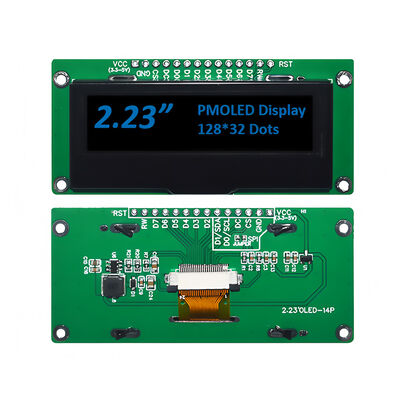

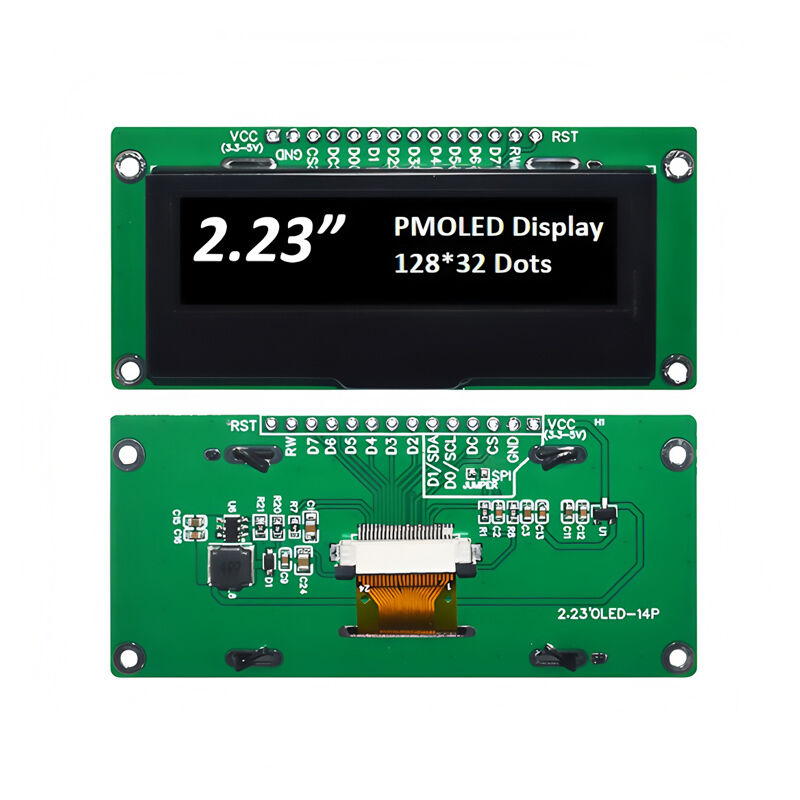

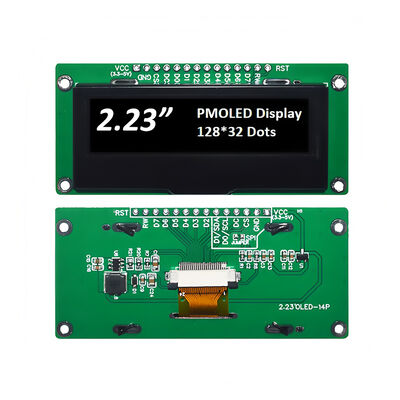

Immagine del prodotto del modulo display OLED SPI 2.23", 128x32 SPI OLED
Strutture e certificati di fabbrica
Un produttore professionale di moduli display OLED
I display OLED grafici di SAEF Technology sono disponibili in tre configurazioni meccaniche, tra cui le tecnologie a matrice passiva COB, COG e TAB. Risoluzioni OLED grafiche monocromatiche disponibili in display grafici OLED 50x16, OLED 64x128, grafica OLED 100x8, OLED 100x16, OLED grafico 100x32, OLED grafico 200x16, OLED 128x32, display OLED 128x64, OLED 128x128 e display OLED 256x64. I display OLED grafici della famiglia di prodotti SAEF hanno controller e interfacce integrati, tra cui OLED parallelo, seriale e I2C OLED, SPI OLED. Questi moduli display OLED sono disponibili con una tensione di pilotaggio di 3V o 5V, a seconda della risoluzione/colore.
SAEF offre una vasta gamma di moduli display OLED da 0,49 pollici a 5,5 pollici OLED, come display micro OLED da 0,49 pollici, mini display OLED da 0,66 pollici, OLED da 0,69 pollici, display OLED da 0,91 pollici, OLED da 0,95 pollici, display OLED da 0,96 pollici, display OLED da 1,5 pollici, OLED da 2 pollici, OLED da 2,4 pollici, display OLED da 2,7 pollici, display OLED da 3,12 pollici, display OLED da 5,5 pollici e soluzioni di progettazione personalizzate.
I piccoli moduli display OLED SAEF sono ideali per molti dispositivi che richiedono pannelli di visualizzazione elettronici. Queste applicazioni includono dispositivi indossabili, sigarette elettroniche, sistemi POS, elettrodomestici, elettrodomestici, strumenti industriali, sistemi POS, automazione, sistemi di visualizzazione audiovisiva, dispositivi medici, elettrodomestici per la cura della persona, articoli per la casa, display automobilistici, display di informazioni dinamiche e altro ancora.
