Dettagli:
|
| Prodotto: | TFT da 4 pollici | Risoluzione: | 320x320 pixel |
|---|---|---|---|
| interfaccia: | MCU SPI | touch screen: | con PCAP CTP |
| Dimensione tattile: | 84.0(W) x84.0(H) x3.37(T) (mm) | Direzione di visione: | Tutti gli angoli di visione |
| Numero di pin: | 40 pin | Connessione: | ZIF |
| Luminanza di superficie: | 300 Cd/m2 | Potenza di approvvigionamento: | 3.3 V |
| Consumo corrente: | 20 mA | Temperatura operativa.: | -20°C a +70°C |
| Tempo di vita: | 40000 ore | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Pannello LCD a 4 pollici 320x320,Pannello LCD a 4 pollici 3.3V,MCU TFT LCD a 4 pollici |
||

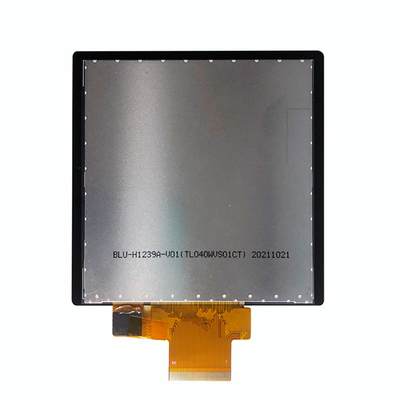

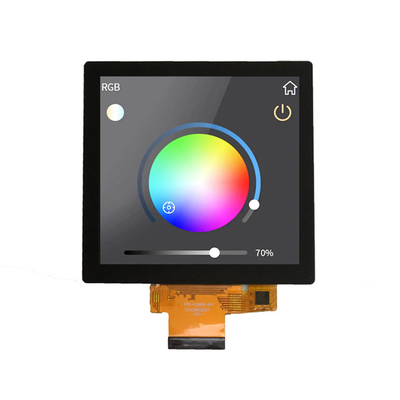

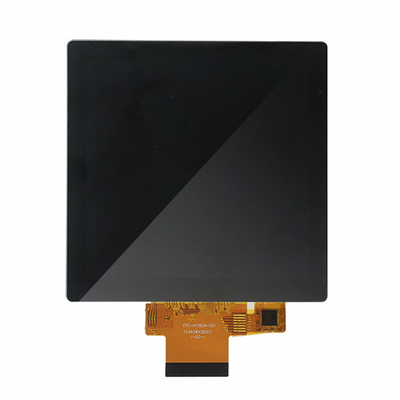

Riguardo a questo articolo SF-TO400DX-8979A-CT
Elevate i vostri progetti con il nostro pannello LCD TFT da 4 pollici di fabbrica, con una risoluzione nitida di 320 x 320 quadrati.rendendola la soluzione perfetta per un'ampia gamma di applicazioni tra cui l'elettronica di consumo, dispositivi portatili e attrezzature industriali.
Caratteristiche chiave:
Applicazioni:Perfetto per una vasta gamma di settori tra cui:
Perché scegliere il nostro display LCD TFT da 4 pollici?
Prodotto con precisione e qualità in mente, il nostro pannello LCD TFT garantisce funzionalità e prestazioni durature.Ideale per sviluppatori e produttori in cerca di display affidabili e ad alta risoluzione per progetti innovativi.
Specificità:
Trasforma il tuo prodotto con il nostro display LCD TFT da 4 pollici.Ordina oggie sperimentate una qualità visiva e prestazioni senza pari per il vostro prossimo progetto!
| Prodotto: | TFT 4′′ pollici |
|---|---|
| Risoluzione: | 320x320 pixel |
| Interfaccia: | MCU SPI |
| Schermo tattile: | Con PCAP capacitive touch screen |
| Dimensione della lente: | 84.0(W) x 84.0 (H) x 3.37 (T) mm |
| Direzione di visione: | Tutti gli angoli di visione (85/85/85/85) |
| Numero di pin: | 40 pin |
| Collegamento: | Collegamento |
| Luminanza superficiale: | 300 Cd/m2 |
| Potenza di alimentazione: | 3.3 V |
| Consumo corrente: | 20 mA |
| Temperatura di funzionamento: | -20°C a +70°C |
| Tempo di vita: | 40000 ore |
| Rispetto: | Compliance REACH e RoHS |
Dimensioni esterne
Definizione del pin dell'interfaccia
| Numero PIN. | Il simbolo | Descrizione | Quando non è in uso | |||
| 1 | LEDA | B/L pin positivo | ️ | |||
| 2 | LEDK | B/L pin negativo | ️ | |||
| 3 | LEDK | B/L pin negativo | ️ | |||
| 4 | GND | Terreno | ️ | |||
| 5 | VCI | Fornitore di alimentazione (2.8-3.3V) | ️ | |||
| 6 | IOVCC | Fornitore di alimentazione di ingresso/uscita (1.8-3.3V) | ️ | |||
| 7 | TE | Potenza dell'effetto lacerante | Apri | |||
| 8 | CS | Pin di selezione del chip, poco attivo. | ️ | |||
| 9 | RS | Display data/command selectionDCX= ¥ 1 ¥: display data or parameter. DCX = ¥0 ¥: registro indice / comando. |
️ | |||
| 10 | WR/SCK | In modalità SPI, questo pin è sck | ️ | |||
| 11 | R & S | Abilitazione di lettura | GND | |||
| 12 | SDI | Pin di ingresso/uscita dell'interfaccia SPI. | ️ | |||
| 13 | SDO | Pin di uscita dell'interfaccia SPI. | ️ | |||
| 14 | GND | Terreno | ️ | |||
| 15-30 anni | D0-D15 | Input di sincronizzazione orizzontale | GND | |||
| 31 | RISET | Questo segnale ripristinare il dispositivo e deve essere applicato per iniziare correttamente il chip | ️ | |||
| 32 | IM2 | IM0=0 | IM2 = 0 | MCU 16 BIT | D[ 15:0] viene utilizzato | ️ |
| IM0= 1 | IM2 = 0 | MCU 8 BIT | D[7:0] viene utilizzato | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | ️ |
| IM0=0 | IM2= 1 | Riserva | ️ | |||
| 34 | GND | Terreno | ️ | |||
| 35 | TP_INT | TP Interruzione all'host | Apri | |||
| 36 | TP_SDA | Input e output dei dati TP I2C | Apri | |||
| 37 | TP_SCL | Input dell'orologio TP I2C | Apri | |||
| 38 | TP_RES | TP reset esterno, basso è attivo | Apri | |||
| 39 | TP_VCI | Fornitore di alimentazione TP (2.8-3.3V) | Apri | |||
| 40 | GND | Terreno | ️ | |||
