SFOM069YZ4-9616WB-01 Specifica.pdf
0.69" 96x16 OLED, 4 pin IIC Modulo OLED da 0,69 pollici Display Descrizione
SFOM069YZ4-9616WB-01 è un COG grafico con modulo PCB OLED, costituito da una risoluzione di 96x16 pixel, dimensione diagonale 0,69 pollici. SFOM069YZ4-9616WB-01 è integrato con SSD1306 IC;supporta l'interfaccia I2C, 1/16 di servizio di guida. Ha un profilo PCB di dimensioni 32,54 × 10 mm con fori di montaggio a bordo e 4x1 perni metallici sul modulo.
1Interfaccia di comunicazione seriale IIC, cablaggio semplice, solo 2 linee di segnale, collegate all'alimentazione con linea 4PIN, facile da usare;
2. Colore bianco, angolo di visione: superiore a 160 gradi, compatibile con arduino, serie 51, ESP, STIM32 / 2, chip SCR.
3- basso consumo di energia: 0,05 W durante il normale funzionamento, tensione di supporto: 3,3 V CC, temperatura di lavoro: -40 °C-80 °C.
Definizione del pin
Pin 1, GND, Gound del circuito logico.
Pin 2, VCC, alimentazione per OLED, questo è un pin di alimentazione di tensione. Deve essere collegato alla fonte.
Pin 3, SCL, L'input dell'orologio seriale SCL
Pin 4, SDA, l'ingresso di dati seriali SD
Informazioni sul prodotto
| Prodotto: |
0.96 pollici OLED 4 pin I2C |
Risoluzione: |
96x16 pixel |
| Struttura: |
COG + PCB |
Interfaccia: |
Interfaccia I2C |
| Controllo del driver: |
SSD1306 o equivalente |
Schermo tattile: |
Personalizzabile |
| Direzione di visione: |
Tutte le prospettive |
Il contorno Dim.: |
32.54 × 10 × 2,4 mm |
| Collegamento: |
Pini di metallo |
Numero di pin: |
4 pin |
| Temperatura di funzionamento: |
-40°C a +80°C |
Temperatura di conservazione: |
-40°C a +85°C |
| Durata di vita: |
50,000 ore @ 60cd/m2 |
Rispetto: |
Compliance REACH e RoHS |
Domande frequenti
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.
D2: e il tempo di consegna?
A: per i prodotti fuori dagli scaffali, immediatamente i campioni in magazzino. 1-1,5 settimane per la ricostruzione dei campioni. 4-6 settimane per la produzione di massa. per i prodotti progettati, 2-3 giorni per la proposta di disegno del contatore;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore a MOQ MP per ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
A: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
D. Posso stampare il mio logo sul prodotto LCD?
A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo una garanzia di 1 anno ai nostri prodotti.
D8: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
0.69" 96x16 OLED, 4 pin IIC modulo OLED da 0,69 pollici Disegno del prodotto

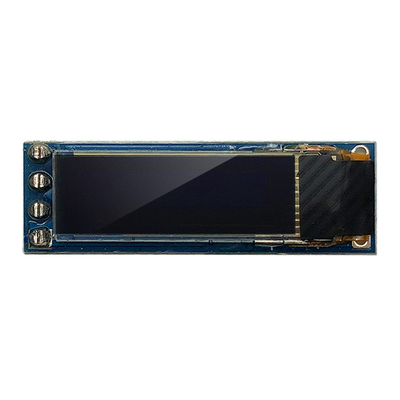

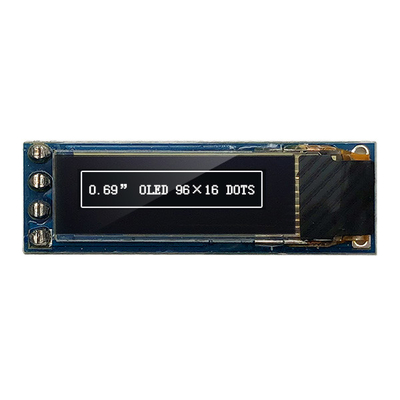

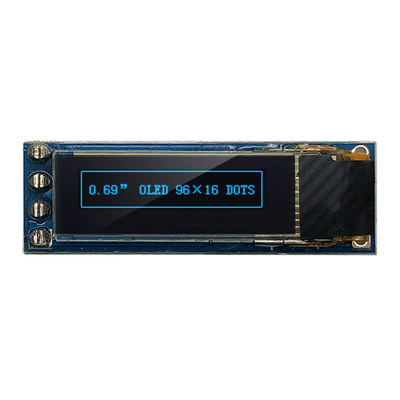

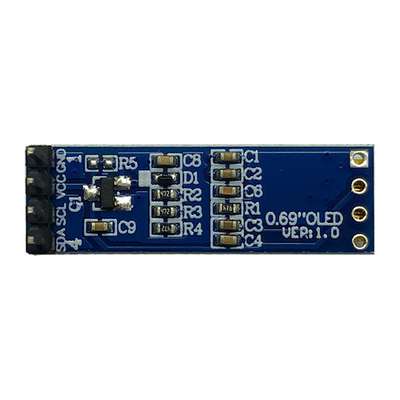

0.69" 96x16 OLED, 4 pin IIC Modulo OLED da 0,69 pollici Immagine del prodotto
