Dettagli:
|
Prodotto: | 1.3 pollici SPI OLED 7 pin | Risoluzione: | Grafica 128x64 |
---|---|---|---|
Interfacce: | SPI | Visualizzazione di Algle: | Tutto l'angolo di visione |
Numero di pin: | 7 perni | Colore: | Bianco Blu facoltativo |
Dimensione del modulo: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) (mm) | Vetro: | PMOLED (matrice passiva OLED) |
Controller: | SH1106 o equivalente | Operatore temporaneo.: | -40°C a +85°C |
Rapporto di contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Esposizione di SPI OLED a 1,3 pollici,7 esposizione di Pin OLED a 1 |
SFOM130YZ7-12864WB-01 Specifica.pdf
1.3 pollici OLED, SPI OLED Display Descrizione
Il modello SFOM130YZ7-12864WB-01 è l'elemento di estensione di SF-OS130YZ-12864WB-01 che ha una scheda PCB sul modulo; ha una diagonale di 1,3 pollici, composta da 128x64 pixel.Questa scheda PCB con quattro fori di montaggio è un metodo facile per i clienti di fissare i moduli sulle loro applicazioni. Il modulo SFOM130YZ7-12864WB-01 è integrato con SH1106 IC; supporta l'interfaccia SPI a 4 fili; interfaccia I2C opzionale, servizio di guida 1/64, tensione di alimentazione per la logica è da 3.3V ~ 5V,Livello di I/O da 5V a 3V con circuito di conversione, il display con corrente del pannello di controllo del 50% è 80mA @ 3.3VDD (valore tipico).
Questo modulo OLED è adatto per applicazioni domestiche intelligenti, dispositivi medici, comandi intelligenti, contatori, ecc. Può funzionare a temperature da -40 °C a +85 °C;
1Display mini OLED da 1,3 pollici con risoluzione 128X64 e chipset SH1106
2Consumo di energia molto basso: illuminazione a schermo intero 0,08w
3. Quattro fori di montaggio per una facile installazione
4. Tipo di interfaccia: SPI (può essere modificato in IIC)
5. Supporta una varietà di chip di controllo: completamente compatibile con Arduino serie 51, serie msp430, stm32/2 CSR IC, ETC
6Voltaggio di alimentazione: DC 3V - 5V
Caratteristiche
Prodotto: | 1.3 pollici SPI OLED 7 pin | Risoluzione: | Grafica 128x64 |
---|---|---|---|
Interfacce: | 4 Wire SPI (I2C facoltativo) | Guardando Algle: | Tutti gli angoli di visione |
Numero di pin: | 7 pin (opzionale 4 pin) | Colore: | Bianco Blu facoltativo |
Dimensione del modulo: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Vetro: | PMOLED |
Controller: | SH1106 O equivalente | Temp. operativo: | -40°C a +85°C |
Contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
1.3 pollici OLED, SPI OLED Display Disegno

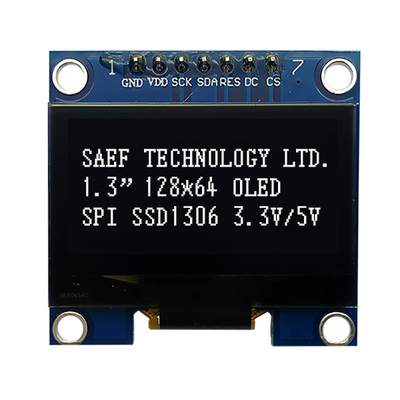

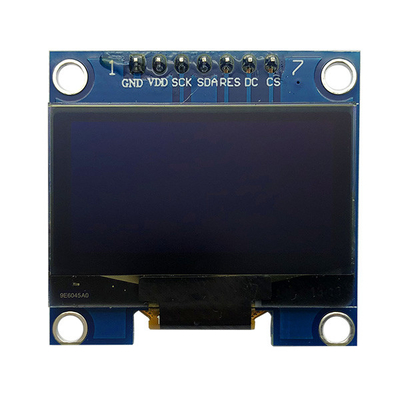

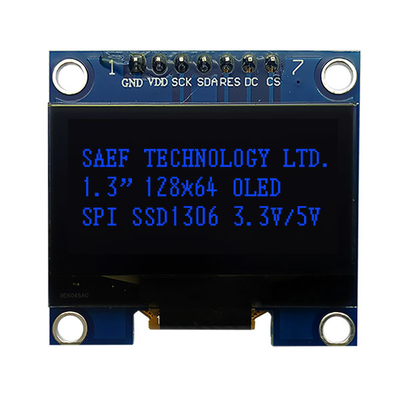

1.3 pollici OLED, SPI OLED Display Immagine reale del prodotto
FAQ:
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.
D2: e il tempo di consegna?
A: per i prodotti fuori dagli scaffali, immediatamente i campioni in magazzino. 1-1,5 settimane per la ricostruzione dei campioni. 4-6 settimane per la produzione di massa. per i prodotti progettati, 2-3 giorni per la proposta di disegno del contatore;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore a MOQ MP per ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
A: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
D. Posso stampare il mio logo sul prodotto LCD?
A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo una garanzia di 1 anno ai nostri prodotti.
D8: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo a voi o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
