Dettagli:
|
| Prodotto: | 3.5" QVGA RGB TFT LCD | Risoluzione: | 320x240 punti |
|---|---|---|---|
| touch screen: | con il touch screen di PCAP | Lente della copertura: | Personalizzabile |
| Direzione di visione: | Alle sei. | Interfaccia: | INTERFACCIA DI RGB |
| Il contorno Dim.: | 76.9x63.9x4.65 mm | Numero di pin: | 54 perni |
| Connessione: | Collegamento | Temperature operative.: | -20°C a +70°C |
| Luminanza di superficie: | 320 cd/m2 (possibile personalizzare) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Esposizione di QVGA PCAP TFT,3,5" esposizione 320x240 di PCAP TFT |
||
TFT 3.5" QVGA 320x240 Paesaggio LCD RGB con PCAP Capacitive Touch Screen HX8238 54 Pin
SAEF TECHNOLOGY SF-TO350M-8840A-CT è una cella LCD da 3,5 pollici con transistor a film sottile come elementi attivi e contiene pixel.3) pannello TN-LCD principale di tipo trasmissivo da polliciLa risoluzione del pannello è di 320 ((RGB) x 240 pixel e può visualizzare fino a 16,7M di colore.
SF-TO350M-8840A-CT è dotato di PCAP touch screen OCA, il PCAP è di struttura G + G. SF-TO350M-8840A-CT supporta l'interfaccia RGB mentre il touch screen è l'interfaccia IIC.
Il modulo LCD TFT SF-TO350M-8840A-CT è ampiamente utilizzato nella scatola nera, nei dispositivi intelligenti, nei POS mobili, nel lettore di cassa, nel telefono portatile GPS, nella macchina da ordinare alimentare portatile, negli analizzatori di segnali,attrezzature di laboratorio da banco, sistema di sicurezza, domotica, mini lettore audio, baby monitor e altri dispositivi portatili, ecc.
| Prodotto: | 3.5" QVGA RGB TFT LCD | Risoluzione: | 320X240 punti |
|---|---|---|---|
| Schermo tattile: | Con PCAP touch screen | Lenti di copertura: | Personalizzabile |
| Direzione di visione: | Alle sei. | Interfaccia: | Interfaccia RGB |
| Il contorno Dim.: | 76.9x63.9x4.65 mm | Numero di pin: | 54 pin |
| Collegamento: | Collegamento | Temperatura di funzionamento: | -20°C a +70°C |
| Luminanza superficiale: | 320Cd/m2 | Rispetto: | Compliance REACH e RoHS |
3.5" RGB TFT, QVGA LCD D da 3,5 polliciscroccare
Definizione del pin dell'interfaccia
| - No, no, no. | Nome PIN | I/O | Descrizione |
| 1 | LED-K1 | Io... | Catodo a LED |
| 2 | LED-K2 | Io... | Catodo LED collegato a LED-K1 |
| 3 | LED-A1 | Io... | Anodo a LED |
| 4 | LED-A2 | Io... | L'anodo LED collegato al LED-A1 |
| 5-7 | NC | - | Nessuna connessione |
| 8 | /RESET | Io... | Ripristinare pin |
| 9 | CS | Io... | Pin di ingresso per il segnale di selezione del chip |
| 10 | SCL | Io... | Segnale dell'orologio SPI |
| 11 | SDI | Io... | Pin di ingresso dell'interfaccia SPI |
| 12 | B0 | Io... | Segnale di dati blu (LSB) |
| 13-19 | B1-7 | Io... | Segnale di dati blu |
| 20 | G0 | Io... | Segnale di dati VERDE |
| 21-27 | G1-7 | Io... | Segnale di dati VERDE |
| 28 | R0 | Io... | Segnale di dati RED (LSB) |
| 29-35 | R1-7 | Io... | Segnale di dati RED |
| 36 | HSYNC | Io... | Segnale di sincronizzazione orizzontale |
| 37 | VSYNC | Io... | Segnale di sincronizzazione verticale |
| 38 | Doc. | Io... | Segnale dell' orologio per campionare ogni data |
| 39-40 | NC | - | Nessuna connessione |
| 41 | VDD | Io... | Fonte di alimentazione +2,8V |
| 42 | VDDIO | Io... | 1.8V~2.8V Fonte di alimentazione |
| 43 | U U | Io... | Pin del pannello touch |
| 44 | XL | Io... | |
| 45 | YD | Io... | |
| 46 | XR | Io... | |
| 47-51 | NC | - | Non connessione |
| 52 | ENABLE | Io... | Controllo abilitato dei dati di ingresso |
| 53-54 | GND | Io... | Terreno di potenza |
Limite assoluto massimo
| Articolo | Il simbolo | Valore | Unità |
| Tensione di alimentazione per la logica | VDD | 1.6~3.3 | V. |
| Voltaggio di ingresso | Vino | VDD + 0.3 | V. |
| Temperatura di funzionamento | Topr | - Da 20 a 70 | °C |
| Temperatura di conservazione | Tstg | - Da 30 a 80 | °C |

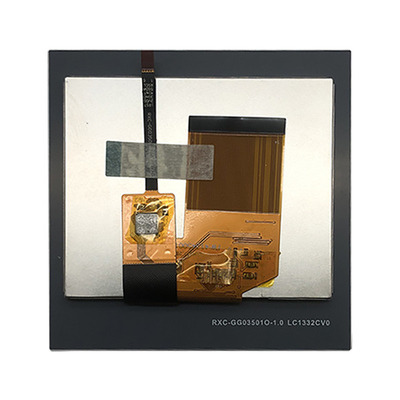

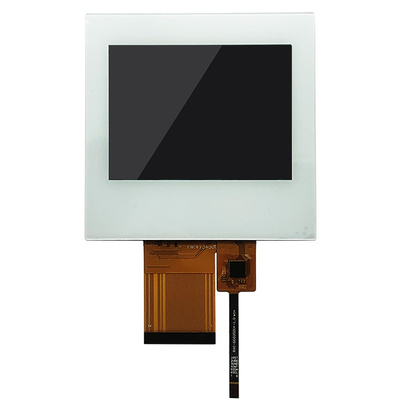

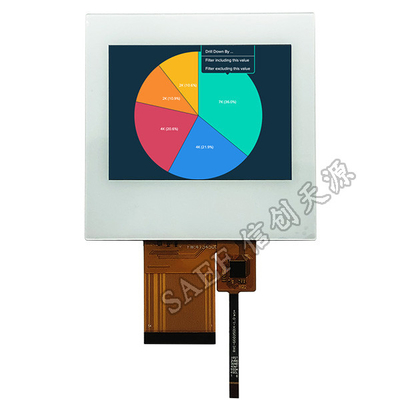

3.5" RGB TFT, QVGA LCD da 3,5 polliciImmagine del prodotto reale
