Dettagli:
|
| Prodotto: | 3.4 pollici TFT touch screen | Risoluzione: | 800x800 pixel |
|---|---|---|---|
| touch screen: | con PCT | Direzione di visione: | IPS (80/80/80/80) |
| IC del driver: | Ili9881c o equivalente | Numero di pin: | 39 |
| Dimensione del profilo: | 99.0 x 96,6 x 3,98 (mm) | Area attiva: | 87.6 x 87.6 (mm) |
| Connessione: | ZIF | Luminanza di superficie: | 350 cd/m2 (nits) |
| interfaccia: | MIPI 3 corsia | Durata di vita del LED: | 40,000 ore |
| CTP Driver IC:: | HX8526-E30 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | esposizione di 800x800 PCAP TFT,Esposizione a 3,4 pollici di PCAP TFT |
||
A proposito di questo articolo SF-TO340B-8978A-CT
Potenziate il vostro dispositivo con il nostro display TFT PCAP rotondo da 3,4 pollici, con una straordinaria risoluzione di 800 x 800 punti.questo display fornisce immagini cristalline e è progettato per l'integrazione senza soluzione di continuità in varie applicazioni, dall'elettronica di consumo alle soluzioni industriali.
Caratteristiche chiave:
Applicazioni:Il display TFT PCAP rotondo da 3,4 pollici è ideale per:
Perché scegliere il nostro display rotondo da 3,4 pollici?
Il nostro display PCAP TFT combina visualizzazione di alta qualità con tecnologia touch all'avanguardia,rendendolo la scelta perfetta per sviluppatori e produttori che cercano di creare prodotti esteticamente piacevoli e funzionali.
Specificità:
Alza il design del tuo prodotto con il nostro PCAP TFT Display LCD Rotondo da 3,4 pollici. Ordina ora per goderti la perfetta miscela di stile, prestazioni e tecnologia avanzata per il tuo prossimo progetto!
Specifica del prodotto
| Caratteristica | Specificità |
| Dimensione | 3.4 pollici |
| Risoluzione | 800 ((RGB) x 800 |
| Tipo di tecnologia | a-Si |
| Configurazione dei pixel | Striscia verticale RGB |
| Pixel pitch (pixel pitch) | 109.5*109.5 |
| Modalità di visualizzazione | SFT |
| Trattamento superficiale | HC |
| Direzione di visione | GRATUITO |
| Modulo (W x H x D) (mm) con CTP | 99.0 x 96.6 x 3.98 |
| Area attiva ((mm) | 87.6*87.6 |
| Con/senza TSP | Con CTP |
| Tipo di connessione corrispondente | FPC |
| Numeri di LED | 8 LED |
| CTP Durezza superficiale | ≥ 7H |
| Peso (g) | TBD |
| Interfaccia | MIPI 3 corsia |
| Profondità del colore | 16.7M |
| Controllo di schermo LCD | ILI9881C |
| CTP Driver IC | HX8526-E30 |
| Interfaccia CTP | IIC |
Disegno di contorno
![]()
![]()
Definizione del pin dell'interfaccia
|
Pin - No, no, no, no. |
Il simbolo | I/O | Funzione |
| 1 | GND | GND | Terreno di potenza |
| 2 | LEDA | P |
Anodo a LED |
| 3 | LEDA | P | |
| 4 | LEDK | P | Catodo a LED |
| 5 | LEDK | P | |
| 6 | GND | GND | Terreno di potenza |
| 7 | VDD ((-5V) | P |
-5V Input |
| 8 | VDD ((-5V) | P | |
| 9 | GND | GND | Terreno di potenza |
| 10 | VDD ((+5V) | P |
Input +5V |
| 11 | VDD ((+5V) | P | |
| 12 | GND | GND | Terreno di potenza |
| 13 | IOVCC | P | Fornitore di alimentazione 1.8V |
| 14 | IOVCC | P | |
| 15 | GND | GND | Terreno di potenza |
| 16 | RISET | Io... | Pin di ripristino globale |
| 17 | GND | GND | Terreno di potenza |
| 18 | TE | Io... | uscita di effetto strappo |
| 19 | GND | GND | Terreno di potenza |
| 20 | NC | N |
Nessuna connessione |
| 21 | NC | N | Nessuna connessione |
| 22 | NC | N | Nessuna connessione |
| 23 | GND | GND | Terreno di potenza |
| 24 | LAN2_P | Io... | corsia MIPI 2+ |
| 25 | NC | N | Nessuna connessione |
| 26 | LAN2_N | Io... | corsia MIPI 2- |
| 27 | GND | GND | Terreno di potenza |
| 28 | CLK_P | Io... | Orologio MIPI + |
| 29 | NC | N | Nessuna connessione |
| 30 | CLK_N | Io... | Orologio IMIPI - |
| 31 | GND | GND | Terreno di potenza |
| 32 | LAN1_P | Io... | Linea MIPI 1+ |
| 33 | NC | N | Nessuna connessione |
| 34 | LAN1_N | Io... | corsia MIPI 1- |
| 35 | GND | GND | Terreno di potenza |
| 36 | LAN0_P | Io... | corsia MIPI 0+ |
| 37 | NC | N | Nessuna connessione |
| 38 | LAN0_N | Io... | corsia MIPI 0- |
| 39 | GND | GND | Terreno di potenza |
Definizione del pin di interfaccia CTP
| Pin | Nome |
| 1 | VCCA ((2.8V) |
| 2 | VCCD ((1.8V) |
| 3 | SCL |
| 4 | SDA |
| 5 | GND |
| 6 | GND |
| 7 | TSIX |
| 8 | NC |
| 9 | NC |
| 10 | XRES |
Classificazione massima assoluta
| Articolo | Il simbolo | Minore | Max. | Unità |
| Tensione dell'alimentazione | IOVCC | - Zero.3 | 3.3 | V. |
| Tensione dell'alimentazione | VDD ((+5V) | - Zero.3 | 6.5 | |
| Tensione dell'alimentazione | VDD ((-5V) | - Sei.5 | 0.3 | |
| Tensione di alimentazione logica | VCCIO | - Zero.3 | 3.3 | V. |
| Temperatura di funzionamento | In alto | - Venti | 70 | °C |
| Temperatura di conservazione | Tst | - Trenta | 80 | °C |
| Umidità assoluta | Ah, sì. | - Non lo so. | ≤ 70 | g/m3 |
Caratteristiche elettriche
| Articolo | Il simbolo | Minore | TYP | Max. | Unità | |
| Tensione dell'alimentazione | IOVCC | 1.75 | 1.8 | 3.3 | V. | |
| Tensione dell'alimentazione | VDD ((+5V) | 4.5 | 5.0 | 6 | V. | |
| Tensione dell'alimentazione | VDD ((-5V) | -6 | - Cinque.0 | - Quattro.5 | ||
|
Input Segnale Voltaggio |
Alto livello | HIV | 0.7*IOVCC | - | IOVCC | V. |
| Basso livello | VIL | 0 | - | 0.3*IOVCC | V. | |
Specifica della retroilluminazione
| Articolo | Il simbolo | Min. | Tipologia | Max. | Unità | Commento |
| Corrente in avanti | Se | 18 | 20 | 22 | mA | 1 LED |
| Voltaggio in avanti | VF | - | 12.8 | - | V. | BLH-BLL |
| Consumo di potenza della retroilluminazione | WBL | - | 512 | - | mW | 8 LED |
| Tempo di vita operativo | - | - | 30,000 | - | Ore | Per ogni LED |
Caratteristiche ottiche
| Articolo | Il simbolo | Condizione | Min. | Tipologia | Max. | Unità | |
|
Gli angoli di vista |
θT |
CR ¢10 |
70 | 80 | - Non lo so. |
Grado |
|
| θB | 70 | 80 | - Non lo so. | ||||
| θL | 70 | 80 | - Non lo so. | ||||
| θR | 70 | 80 | - Non lo so. | ||||
| Rapporto di contrasto | CR | θ=0o | 600 | 800 | - Non lo so. | ||
|
Tempo di risposta |
Tonne | 25°C |
- Non lo so. |
25 |
35 |
ms |
|
| Toff | |||||||
| Uniformità | U | 75 | 80 | - Non lo so. | % | ||
| NTSC | 65 | 70 | - Non lo so. | % | |||
| Luminanza | L | 280 | 350 | - Non lo so. | cd/m2 | ||

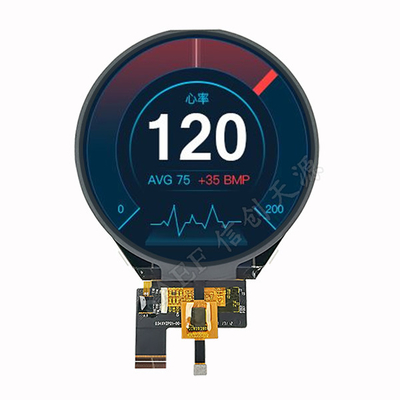

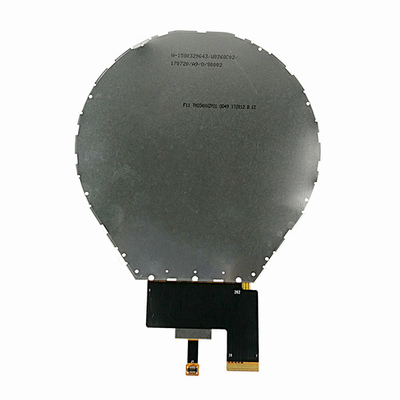

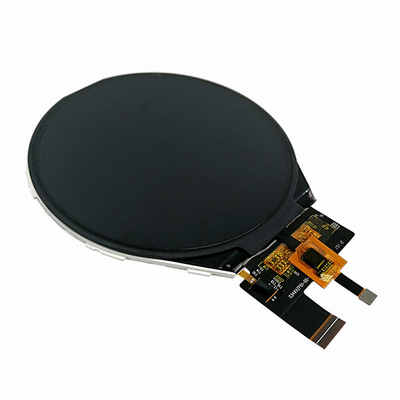

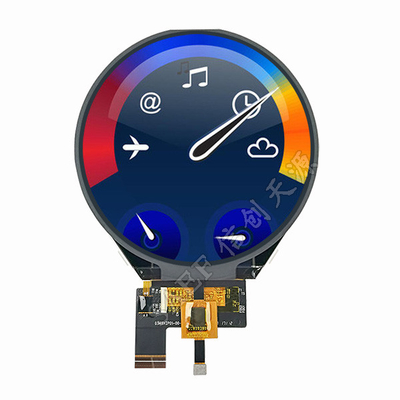

Immagine del prodotto
![]()
![]()
![]()
![]()
