Dettagli:
|
| Parole chiave: | Modulo touch LCD TFT da 7 pollici | touch screen: | PCAP ((Schermo sensoriale a tocco capacitivo) |
|---|---|---|---|
| Risoluzione: | 1024x600 | Dimensione di vetro di copertura: | Opzionale per personalizzazione |
| Interfaccia LCM: | INTERFACCIA DI RGB | Luminanza di superficie: | 200 cd/m2 |
| Durata di vita del LED: | 40,000 ore | Perni: | 50 pin |
| Direzione di visione: | Libero (80/80/80/80) | Interfaccia PCT: | I2C |
| Temperature operative.: | – 20℃ a +70℃ | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | touch screen a 7 pollici di 1024x600 TFT,Touch screen a 7 pollici di IPS TFT,Pannello di tocco di TFT PCAP |
||
7" TFT LCD Touch Module IPS Full Viewing Angle 1024x600 punti con Interfaccia RGB con PCAP

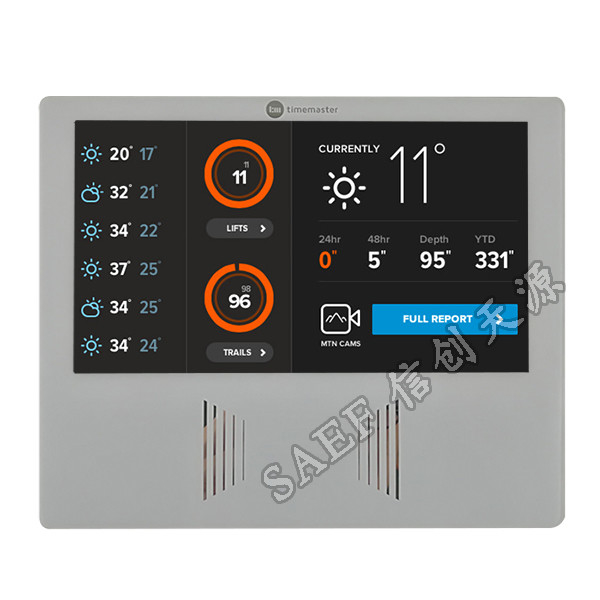

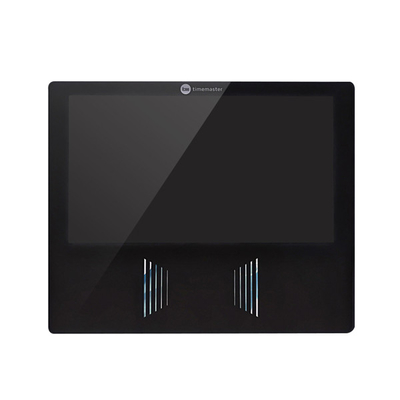

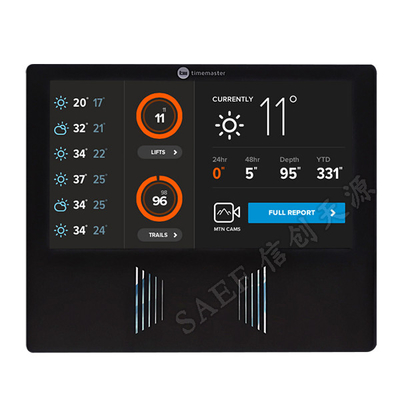

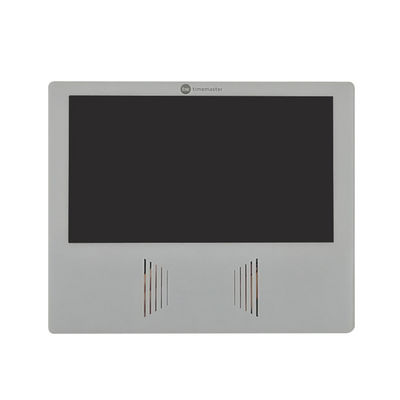

SAEF Technology SF-TC700B-8619A-CT3/CT4 è un display LCD TFT full viewing angle tipo IPS da 7 pollici con risoluzione QVGA 1024x600 pixel.Disponibile sia in vetro nero che in bianco.

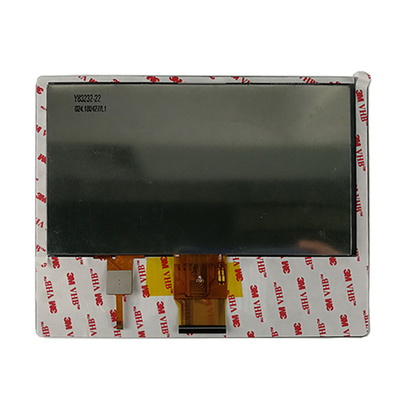

Questo modulo LCD ha una dimensione di contorno di 182,5*151*5,38 mm e una dimensione AA di 154,21x85,92 mm. Questo LCD TFT da 7 pollici è dotato di PCAP (Capacitive Touch Screen).e SF-TC700B-8619A-CT4 è con vetro di copertura neroL'interfaccia LCM è con interfaccia RGB, 50 pin. L'interfaccia CTP è I2C. SF-TC700B-8619A-CT3/CT4 è con luminosità superficiale 320cd/m2 (nits),questo modulo LCD può funzionare a temperature da ∼20°C a +70°C.
| Parole chiave: | Modulo touch LCD TFT da 7 pollici | Schermo tattile: | PCAP ((Schermo sensoriale a tocco capacitivo) |
|---|---|---|---|
| Risoluzione: | 1024x600 | Dimensione del vetro di copertura: | Opzionale per la personalizzazione |
| Interfaccia LCM: | Interfaccia RGB | Luminanza superficiale: | 200 Cd/m2 |
| Durata di vita del LED: | 40000 ore | Pini: | 50 PIN |
| Direzione di visione: | Libero (80/80/80/80) | Interfaccia CTP: | I2C |
| Temperatura di funzionamento: | ¥20°C a +70°C | Rispetto: | Compliance REACH e RoHS |
7 pollici TFT LCD Touch Module Disegno
![]()
![]()
Interfaccia CTP
Pin1, GND
Pin2, SDA 1.8V
Pin3, SCL 1.8V
Pin 4, VCC 2,8V
Pin5, INT 1.8V
Pin 6, RST 1.8V
| Numero PIN. | SIMBOLO | Definizione |
| 1 | LED+ | Potenza per retroilluminazione a LED (anodo) |
| 2 | LED+ | Potenza per retroilluminazione a LED (anodo) |
| 3 | LED- | Potenza per retroilluminazione a LED (catodo) |
| 4 | LED- | Potenza per retroilluminazione a LED (catodo) |
| 5 | GND | GROUND ((0V) |
| 6 | VCOM | Una tensione di alimentazione dell'elettrodo comune del pannello TFT |
| 7 | DVDD | Potenza per circuiti digitali e analogici |
| 8 | Modalità | Selezione della modalità DE/SYNC. MODE=0:SYNC Mode; MODE=1:DE Mode; |
| 9 | DE | Input di dati Abilitazione per la modalità TTL. |
| 10 | VS | Input di sincronizzazione verticale |
| 11 | HS | Input di sincronizzazione orizzontale |
| 12 ~ 19 | B7~B0 | Dati blu |
| 20 ~ 27 | G7~G0 | Dati verdi |
| 28 ~ 35 | R7~R0 | Dati in rosso |
| 36 | GND | GROUND ((0V) |
| 37 | DCLK | Input di clock RGB parallelo. |
| 38 | GND | GROUND ((0V) |
| 39 | L/R | Selezione sinistra / destra |
| 40 | U/D | Impostazione di scansione Up/down del driver di gate |
| 41 | VGH | Porta a tensione |
| 42 | VGL | Portata OFF tensione |
| 43 | AVDD | Potenza per circuito analogo |
| 44 | RISET | Riserva globale |
| 45 | NC | Nessuna connessione |
| 46 | VCOM | Una tensione di alimentazione dell'elettrodo comune del pannello TFT |
| 47 | DITHB | Abilitare/ disattivare la funzione di contenimento. |
| 48 | GND | GROUND ((0V) |
| 49 | NC | Nessuna connessione |
| 50 | NC | Nessuna connessione |
| Articolo | Il simbolo | Minore | TYP | Max. | Unità | Esame
Condizione |
Nota |
| Tensione di alimentazione | Vf | 9.3 | 9.6 | 9.9 | V. | Se=160 mA | ️ |
| Corrente di alimentazione | Se | ️ | 160 | ️ | mA | ️ | ️ |
| Voltaggio inverso | V.R. | ️ | ️ | 5 | V. | ️ | |
| Dissipazione di potenza | Pd | ️ | 1536 | ️ | mW | ️ | |
| Intensità luminosa per LCM |
️ |
300 | 320 | 350 | Cd/m2 | Se=160mA | ️ |
| Uniformità per la CML | ️ | 80 | ️ | ️ | Percentuale | Se=160 mA | ️ |
| Colore della retroilluminazione | Bianco | ||||||
| Articolo | Condizione | Tempo (ore) | Valutazione |
| Temperature elevate | 80°C | 120 |
Nessuna anomalia. in funzioni e apparenza |
| Temperatura elevata | 70°C | 120 | |
| Tenuta a bassa temperatura | -30°C | 120 | |
| A bassa temperatura | -20°C | 120 | |
| Umidità | 60°C/ 90%RH | 120 | |
| Temperatura di scossa termica | -20 °C ¬ 25 °C ® 70 °C
(0,5 ore ¬ 5 minuti ® 0,5 ore) |
10 cicli |
![]()
![]()
![]()
![]()
![]()
