SF-TC122B-8807A1-N SPECIFICAZIONE 2023-09-10.pdf
1.22 pollici Rotondo Circolare LCD Display Screen TFT 240x204 Dots IPS Full Viewing Angle Introduzione al prodotto
SAEF TECHNOLOGY SF-TC122B-8807A1-N è un display LCD TFT di tipo IPS a forma rotonda di dimensioni diagonali 1,22 ′′ con risoluzione 240x204 pixel.
Dettagli rapidi del prodotto:
1. LCD Dimensione: 1,22 ′′ TFT
2Risoluzione: 240x204
3Angolazione: tutti
4Dimensioni del profilo: 33,66x33,02x1,5 mm
5. IC del driver LCD: ST7789V
6. Tipo di interfaccia LCD: SPI
7Temperatura: da -20°C a +70°C; da -30°C a +80°C
8. Pannello tattile: Senza schermo tattile ((Personalizzabile)
| Prodotto: |
1schermo LCD TFT da 22 pollici |
Schermo tattile: |
Senza schermo tattile ((Personalizzabile) |
| Risoluzione: |
240x204 |
Direzione di visione: |
IPS angolo di visione completo ((80/80/80/80) |
| Controllo del driver: |
ST7789V |
Numero di pin: |
14 pin |
| Collegamento: |
Tipo di connettore FPC |
Luminanza superficiale: |
300 Cd/m2 (nit) |
| Interfaccia: |
SPI |
Durata di vita del LED: |
40000 ore |
1.22 pollici Rotondo Circolare LCD Display Screen TFT 240x204 Dots IPS Disegno del prodotto
Descrizione del PIN
| - No, no, no. |
Nome PIN |
I/O |
Descrizione |
| 1 |
LEDK2 |
O |
Catodo a LED |
| 2 |
LEDK1 |
O |
Catodo a LED |
| 3 |
LEDA |
O |
Anodo a LED |
| 4 |
GND |
Io... |
Terreno |
| 5 |
FMARK |
Io... |
Il pin di uscita di effetto strappo sincronizza l'MCU con la scrittura del fotogramma, attivato dal comando S/W. |
| 6 |
SDI |
Io... |
Visualizzazione del segnale di input dei dati |
| 7 |
SCLK |
Io... |
In Serial Interface, questo viene utilizzato come SCL. |
| 8 |
RS |
Io... |
Segnale di registrazione selezionato |
| 9 |
CS |
Io... |
Pin di ingresso per il segnale di selezione del chip |
| 10 |
RISET |
Io... |
Segnale di ingresso LCM Reset |
| 11 |
IOVCC |
Io... |
Fornitura di alimentazione 2.8V/1.8V Voltaggio |
| 12 |
VCC |
Io... |
Fornitura di alimentazione 2.8V Voltaggio |
| 13 |
GND |
Io... |
Terreno |
| 14 |
GND |
Io... |
Terreno |
Limite assoluto massimo
| Articolo |
Il simbolo |
Valore |
Unità |
| Tensione di alimentazione per la logica |
VDD |
3.0-3.6 |
V. |
| Voltaggio di ingresso |
Vino |
VDD + 0.3 |
V. |
| Temperatura di funzionamento |
Topr |
- Da 20 a 70 |
°C |
| Temperatura di conservazione |
Tstg |
- Da 30 a 80 |
°C |
Caratteristiche della corrente continua (VDD=3,3V,Ta=25°C)
| Articolo |
Il simbolo |
Min. |
Tipo |
Max. |
Unità |
Condizione di prova |
| tensione di funzionamento |
VDD |
3.0 |
3.3 |
3.6 |
V. |
- |
| Corrente di alimentazione |
IDD |
- |
TBD |
- |
mA |
VDD = 3,3V, Ta = 25°C |
| Voltaggio di ingresso |
HIV |
0.7VDD |
- |
VDD |
V. |
- |
| VIL |
0 |
- |
0.3VDD |
V. |
| Corrente di fuga di ingresso |
IIL |
- |
TBD |
- |
mA |
VIN=VDD o VSS |
Caratteristiche elettro-ottiche della retroilluminazione
| Articolo |
Il simbolo |
Minore |
TYP |
Max. |
Unità |
Esame
Condizione
|
Nota |
| Tensione di alimentazione |
Vf |
- |
3.2 |
|
V. |
Se=40mA |
- |
| Corrente di alimentazione |
Se |
- |
40 |
- |
mA |
- |
- |
| Voltaggio inverso |
V.R. |
- |
- |
5 |
V. |
- |
|
| Dissipazione di potenza |
Pd |
- |
128 |
- |
mW |
- |
|
| Intensità luminosa per LCM |
-
|
- |
150 |
- |
Cd/m2 |
Se=40mA |
- |
| Uniformità per la CML |
- |
70 |
75 |
- |
Percentuale |
Se=40mA |
- |
| Colore della retroilluminazione |
Bianco |

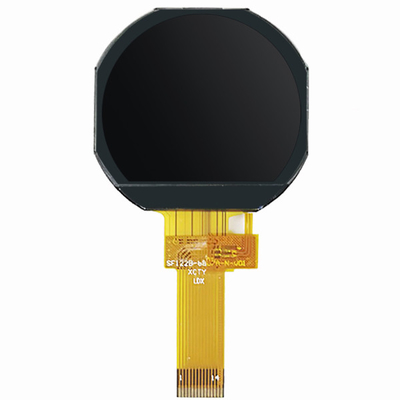

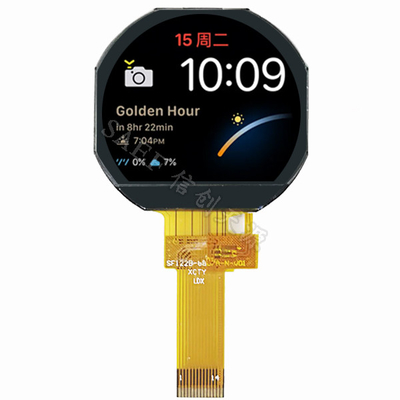

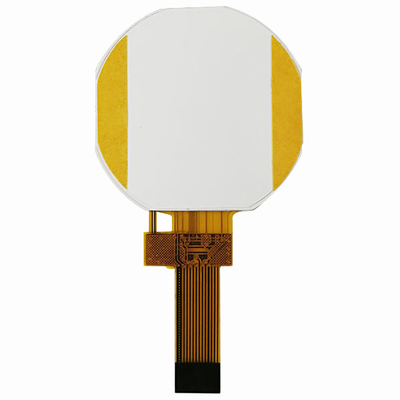

1.22 pollici Rotondo Circolare LCD Display Screen TFT 240x204 Dots IPS Immagine del prodotto
Impianti di fabbrica e certificati
FAQ:
Posso avere un ordine di campione?
R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità. Sono accettabili campioni misti di diversi numeri di articoli.
D2: e il tempo di consegna?
A: per i prodotti non disponibili, immediatamente campioni in magazzino. 1-1,5 settimane per la ricreazione dei campioni. 4-6 settimane per la produzione di massa. Per i prodotti di progettazione, 2-3 giorni per la proposta di disegno del contatore;2 ore per la produzione di campioni al momento dell'omologazione del disegno; 5-6 ore per la produzione di serie/prova all'approvazione del campione.
Q3. Avete un limite di MOQ per l'ordine di campione e produzione?
A: MOQ basso. 3-5pcs per il controllo dei campioni è disponibile. MOQ di produzione di massa è normalmente 1K / lotto. Sosteniamo qty inferiore al MOQ MP per ordine trail-run / PP-run.
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
A: Spedizione via DHL, UPS, FedEx o TNT. L'arrivo richiede 5-7 giorni. Spedizione aerea e marittima opzionale.
Q5. Come procedere con un ordine di modulo LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
D. Posso stampare il mio logo sul prodotto LCD?
A: Sì. Si prega di informarci formalmente nella fase di progettazione, e faremo campioni con il tuo logo per il tuo test di campione e l'approvazione. All'approvazione del campione, la produzione di massa seguirà i campioni approvati.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo una garanzia di 1 anno ai nostri prodotti.
D8: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
In secondo luogo, durante il periodo di garanzia, invieremo nuovi LCD con nuovo ordine per piccole quantità.Le ripareremo e le rispediremo o possiamo discutere la soluzione, inclusa la chiamata secondo la situazione reale..
