Dettagli:
|
| Prodotto: | 1.12 pollici OLED display Modulo | Numero di pixel: | 128x128 punti |
|---|---|---|---|
| IC del driver: | SH1107 o equivalente | Modalità di visualizzazione: | Matrice passiva |
| Display colore: | Mono bianco | Dovere di guida: | 1/8 Lavoratori di casa, 1/12 |
| Dimensione del pannello: | 27 x 30,1 x 1,25 (mm) | Area attiva: | 20.14 x 20.14 (mm) |
| Pitch dei pixel: | 00,1575 x 0,1575 mm | Dimensione del pixel: | 0.1375 x 0,1375 mm |
| Direzione di visione: | Tutti gli angoli di visione | Interfaccia: | 8 bit 68XX/80XX parallelo, 4 fili SPI, I2C |
| Connessione: | ZIF | Numero di pin: | 20 PERNI |
| Tempo di vita: | 50,000 ore @ 60cd/m2 | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Modulo di visualizzazione OLED a 128x128 punti,1.12 pollici OLED display Modulo,Display OLED grafico SPI I2C |
||
40mm ZIF FPC Display OLED da 1,12 pollici Introduzione del prodotto
Rapido sguardo al prodotto
Descrizione
SFOS112XZ-128128PAN OLED Display Module è un display grafico COG a risoluzione 128x128 con diagonale di 1,12 pollici.Il modello OLED è progettato come di qualità industriale che ha il vantaggio di un prezzo competitivo. Il modulo è integrato con SH1107 IC; supporta 8-bit 68XX/80XX parallelo, 4-wire SPI, interfaccia I2C. La tensione di alimentazione per Logic è 2,8V, la tensione di alimentazione per display è 12V,corrente di funzionamento per VDD è di 55μA, SFOS112XZ-128128PAN OEL Display Module può funzionare a temperature da -40°C a +70°C; le sue temperature di conservazione vanno da -40°C a +80°C.
Display OLED da 40 mm ZIF FPC da 1,12 pollici Disegno del prodotto
Definizione del pin
|
Pin Numero |
Il simbolo | I/O | Funzione | |||
| Fornitore di energia | ||||||
| 1 | VPP | P |
Fornitura di alimentazione per il pannello OEL Questo è il pin di alimentazione di tensione più positivo del chip. |
|||
| 3 | VDD | P |
Fornitore di energia per la logica Questo e' un perno di alimentazione di tensione, deve essere collegato a una sorgente esterna. |
|||
| 20 | GND | P |
Base del sistema OEL Questo è un pin di terra. Funge anche da riferimento per i pin logici, le tensioni di guida OEL e i circuiti analogici. |
|||
| Guidatore | ||||||
| 6 | IREF | Io... |
Referenza corrente per l' regolazione della luminositàent Questo pin è il pin di riferimento della corrente di segmento. Una resistenza deve essere collegata tra questo pin e VSS. Impostare la corrente a 12,5 μA massimo. |
|||
| 2 | VCOMH | O |
Voltaggio di uscita Altezza Livello per il segnale COM Questo pin è il pin di ingresso per l'alto livello di tensione di uscita per i segnali COM. Il condensatore deve essere collegato tra questo pin e il VSS. |
|||
| Interfaccia | ||||||
|
4,5 |
BS1 BS2 |
Io... |
Protocollo di comunicazione Questi pin sono l'ingresso di selezione dell'interfaccia MCU. |
Cfr. la seguente tabella: | ||
| IM1 | IM2 | |||||
| 8 bit 68XX parallelo | 0 | 1 | ||||
| 8 bit 80XX parallelo | 1 | 1 | ||||
| SPI a 4 fili | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | Io... |
Ripristino di potenza per il controller e Guidatore Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, l'inizializzazione del chip viene eseguita. |
|||
| 7 | CS# | Io... |
Selezionare il chip Questo pin è l'ingresso di selezione del chip. Il chip è abilitato solo per la comunicazione MCU quando il CS# è abbassato. |
|||
|
9 |
A0 |
Io... |
Controllo dati/comando Questo pin è il pin di controllo Data/Command. Quando il pin viene tirato in alto, l'input a D7~D0 sarà interpretato come dati di visualizzazione. Quando il pin viene tirato in basso,l'input a D7~D0 verrà trasferito nel registro dei comandi. Quando il pin è tirato in alto e la modalità di interfaccia seriale è selezionata, i dati a SI saranno interpretati come dati. In modalità I2C, questo pin funge da SA0 per la selezione dell'indirizzo slave. Per una relazione dettagliata con i segnali di interfaccia MCU, si rimanda ai diagrammi delle caratteristiche di tempistica. |
|||
|
10 |
# WR # |
Io... |
Questo è un input pad per l'interfaccia MPU. Quando collegato a un 8080 MPU, questo è attivo LOW. Questo pad si collega all'8080 MPU WR segnale. I segnali sul bus dati sono bloccati al bordo ascendente del segnale WR. Quando collegati a una MPU della serie 6800: questo è il terminale di ingresso del segnale di controllo di lettura/scrittura. Quando R/W = H: Leggere. Quando R/W = L: Scrivere. |
|||
|
11 |
E/RD# |
Io... |
Questo è un input pad per l'interfaccia MPU. Quando è collegato a un MPU serie 8080, è attivo LOW. della MPU della serie 8080, e il bus dati è in stato di uscita quando questo segnale è L. Quando è collegato a una serie 6800 MPU, questo è attivo alto. della MPU della serie 6800. |
|||
|
12 ~ 19 |
D0~D7 |
I/O |
Input/output di dati seriali e orologio Quando è selezionata la modalità seriale, D1 rappresenta l'ingresso di dati seriali SI e D0 il segnale di orologio seriale SCL. Quando è selezionata la modalità I2C, D1 è l'input di dati seriali SDA e D0 è l'input di orologio seriale SCL. |
|||
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità | Altre note |
| Tensione di alimentazione per la logica | VDD | - Zero.3 | 3.6 | V. | 1, 2 |
| Tensione di alimentazione per il display | VPP | 7 | 16.5 | V. | 1, 2 |
| Temperatura di funzionamento | TOP | - Quaranta. | 70 | .C | |
| Temperatura di conservazione | TSTG | - Quaranta. | 85 | .C | 3 |
| Tempo di vita (100 cd/m2) | 10,000 | - | ora | 4 |
Nota 1: Tutte le tensioni di cui sopra si basano su VSS = 0V
Nota 2: quando questo modulo viene utilizzato oltre i valori massimi assoluti di cui sopra, può verificarsi una rottura permanente del modulo.è auspicabile utilizzare questo modulo alle condizioni di cui alla sezione 3.. Optica e caratteristiche elettriche. Se questo modulo viene utilizzato oltre queste condizioni, può verificarsi un malfunzionamento del modulo e la sua affidabilità può deteriorarsi.
Nota 3: Gli intervalli di temperatura definiti non comprendono il polarizzatore.
la temperatura del polarizzatore deve essere di 80°C.
Nota 4: La durata di vita è specificata come il 50% della luminosità iniziale raggiunta..
Caratteristiche ottiche
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
|
Brillantezza (VPP fornito esternamente) |
Lbr |
Nota 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (bianco) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.33 0.35 | |
| Contrasto della stanza buia | CR | - | >10000:1 | - | ||
| Angolo di visione | - | Libero | - | grado |
Caratteristiche della corrente continua
|
Caratteristiche |
Il simbolo | Condizioni | Min. | Tipologia | Max. | Unità |
| Tensione di alimentazione per la logica | VDD | 1.65 | 2.8 | 3.5 | V. | |
|
Tensione di alimentazione per il display |
VPP |
Nota 5 |
11.5 |
12.0 |
12.5 |
V. |
|
Input di alto livello |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDD |
- |
VDD |
V. |
| Input a basso livello | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V. |
| Produzione di alto livello | VOH | IOUT = 100μA, 3,3 MHz | 0.8×VDD | - | VDD | V. |
| Prodotto a basso livello | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V. |
| Corrente di funzionamento per VCI | IDD | - | 55 | 100 | μA | |
| Corrente di funzionamento per VPP | IPP | Nota 6 | - | 25 | 32 | mA |
|
Corrente in modalità di riposo per VDD |
IDD, SLEEP |
- |
0.1 |
5 |
μA |
|
|
Corrente in modalità di riposo per VPP |
IPP, SLEEP | - | 0.5 | 5 | μA |
Nota 5 e 6: La luminosità (Lbr) e la tensione di alimentazione per il display (VPP) sono soggette alla modifica delle caratteristiche del pannello e alla richiesta del cliente.
Nota 6: VDD = 2,8V, VPP = 12,0V, 100% area di visualizzazione Accendere.

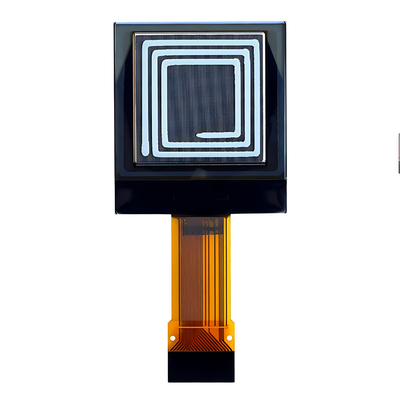

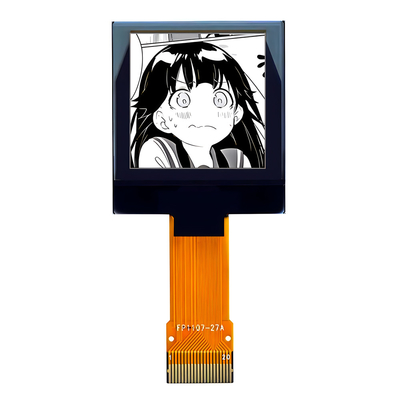

Display OLED da 40 mm ZIF FPC da 1,12 pollici Immagine del prodotto
