Display OLED da 1,54 pollici 128x64 SSD1309 Driver IC Descrizione del prodotto
Revisione rapida del prodotto
►Modello n. SFOS154XZ-7096AN
►Tipo: Grafico
►Struttura: COG
►Dimensione: 1,54"
►Adatto per dispositivi indossabili
►128 x 64 matrice di punti
►IC: SSD1309
►Alimentazione 3V
►1/64 duty
►Interfaccia: 8 bit 68XX/80XX parallela, SPI a 4 fili, I2C
►Colore del display: Bianco / Blu
Descrizione del prodotto
Il display OLED SAEF da 1,54 pollici SFOS154XZ-7096AN è composto da 128x64 pixel, con una dimensione diagonale di 1,54 pollici. Questo display grafico ha una dimensione del modulo di 42,04 x 27,22 mm e una dimensione AA di 35,05 x 17,51 mm; è integrato con il controller IC SSD1309 e comunica tramite interfaccia parallela a 8 bit 6800/8080, I2C e SPI seriale a 4 fili. Questo display OLED SFOS154XZ-7096AN si basa sulla tecnologia chip-on-glass e quindi è molto sottile, solo 1,45 mm di profondità.
SFOS154XZ-7096AN è un display OLED con struttura COG, questo modulo OLED è leggero, a basso consumo energetico e molto sottile, è adatto per dispositivi a parete/contatore, applicazioni domestiche, sistemi POS, sistemi Cloud/IoT, strumenti portatili, dispositivi tecnologici intelligenti, sistemi energetici, automotive, sistemi di comunicazione, strumenti medici, ecc. Il modulo OLED SFOS154XZ-7096AN può funzionare a temperature da -40℃ a +80℃; le sue temperature di stoccaggio variano da -40℃ a +85℃.
Informazioni sul prodotto
| Prodotto: |
Display OLED da 1,54 pollici |
| Risoluzione: |
Risoluzione 128x64 pixel |
| Driver IC: |
SSD1309 |
| Interfaccia: |
8 bit 68XX/80XX parallela, SPI a 4 fili, I2C |
| Ottica: |
Tutti gli angoli di visione |
| Tipo di collegamento del modulo: |
ZIF FPC 36mm |
| Modalità di visualizzazione: |
Matrice passiva |
| Colore del display: |
Bianco, Giallo, Blu |
| Dim. contorno: |
42,04 X 27,22 X 1,45 mm |
| Area attiva: |
35,052 × 17,516 (mm) |
| Passo pixel: |
0,274 × 0,274 (mm) |
| Temperatura di esercizio: |
-40°C a +70°C |
| Temperatura di stoccaggio: |
-40°C a +85°C |
| Numero di pin: |
24 pin |
| Tensione di alimentazione: |
1,65 - 3,3 V |
| Tipo di pacchetto IC: |
COG |
| Duty: |
1/64 |
| Conformità: |
Conforme a REACH e RoHS |
Disegno del prodotto del display OLED da 1,54 pollici 128x64 SSD1309 Driver IC
Definizione dei pin
Pin1 N.C. (GND) -Pin riservato (Pin di supporto) I pin di supporto possono ridurre le influenze degli stress sui pin funzionali. Questi pin devono essere collegati a terra esterna come circuito di protezione ESD.
Pin2 VLSS Massa del circuito analogico.
Pin3 VSS Massa del circuito logico
Pin4 N.C. -Pin riservato, Il pin N.C. tra i pin funzionali è riservato per un design compatibile e flessibile.
Pin5 VDD Alimentazione per il circuito logico.
Pin6 BS1 Selezione del protocollo di comunicazione
Pin7 BS2 Selezione del protocollo di comunicazione 1 19 RES# I Ripristino alimentazione per controller e driver Questo pin è l'ingresso del segnale di ripristino. Quando il pin è basso, viene eseguita l'inizializzazione del chip. Mantenere questo pin alto durante il normale funzionamento.
Pin8 CS# Selezione chip
Pin9 RES#
Pin10 D/C# Controllo dati/comandi
Pin11 R/W# Selezione lettura/scrittura o scrittura
Pin12 E/RD# Abilita lettura/scrittura o lettura
Pin13~20 D0~D7 Bus di ingresso/uscita dati host
Pin21 IREF Riferimento di corrente per la regolazione della luminosità.
Pin22 VCOMH Livello alto di uscita di tensione per il segnale COM.
Pin23 VCC Alimentazione per il pannello OEL.
Pin24 N.C. (GND) -Pin riservato (Pin di supporto) I pin di supporto possono ridurre le influenze degli stress sui pin funzionali. Questi pin devono essere collegati a terra esterna come circuito di protezione ESD.

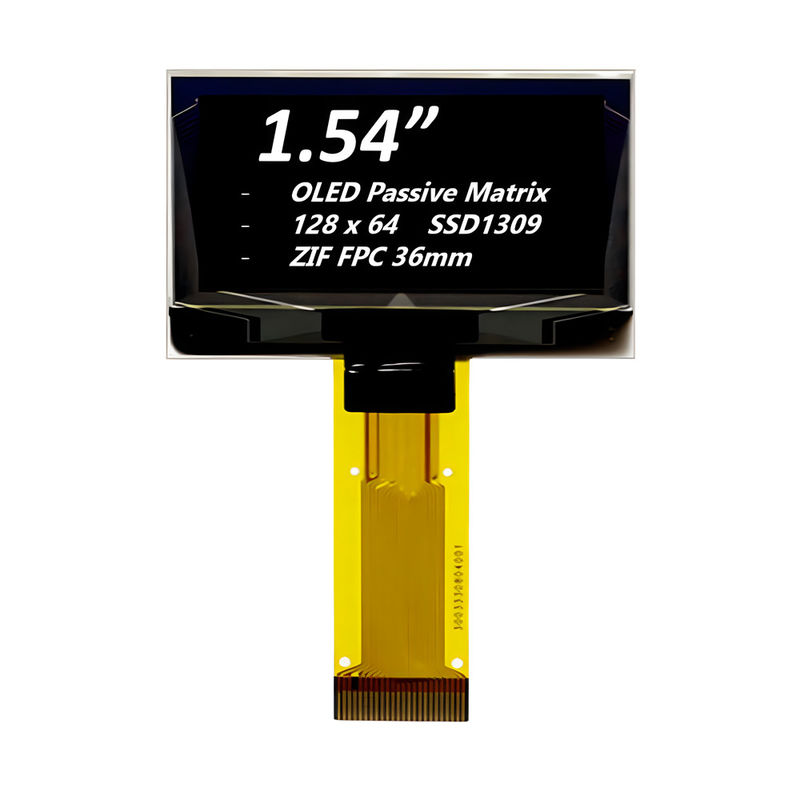

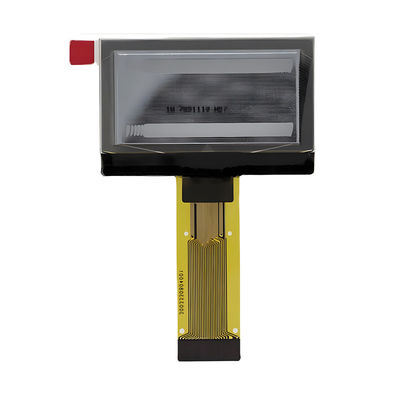

Immagine del prodotto del display OLED da 1,54 pollici 128x64 SSD1309 Driver IC
