Dettagli:
|
| Parole chiave: | Interfaccia a 7 pollici di HDMI | Risoluzione: | Risoluzione 1024x600 punti |
|---|---|---|---|
| Interfaccia PCT: | USB | Luminanza di superficie: | 1000 cd/m2 |
| touch screen: | PCT (touch screen capacitivo) | Dimensione di vetro di copertura: | Personalizzabile |
| Perni: | 19 | Direzione di visione: | IPS tutto l'angolo di visione (80/80/80/80) |
| Temperature operative.: | – 30℃ a +75℃ | Durata di vita del LED: | 40,000 ore |
| Evidenziare: | Esposizione di PCAP HDMI TFT,Modulo capacitivo del touch screen di PCAP,Esposizione industriale di ISO14000 TFT |
||
Display HDMI da 7 pollici, Display PCAP TFT da 7 pollici
SFRA700H-1024600ACT-W01 presenta perfettamente l'uscita del segnale digitale HDMI dal PC sullo schermo LCD 1024*600.3, HDMI 1.4, HDCP 1.4La fonte di segnale HDMI è compatibile con i mini PC tradizionali come Raspberry Pi, BB Black, Banana Pi, ecc. TOUCH è da USB a I2C, non è necessario installare driver.Il design è utilizzato principalmente sul display Raspberry PiQuando viene utilizzato come display Raspberry Pi, supporta Raspbian, Ubuntu, WIN10 IOT e altri sistemi, single-touch.Quando viene utilizzato come display per computer, supporta Windows 7/8/10, touch a cinque punti, senza driver.
| Versione | 01 | ||
| Segnale supportato | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Toccare | Standard USB | ||
| VGA | Non supporto | ||

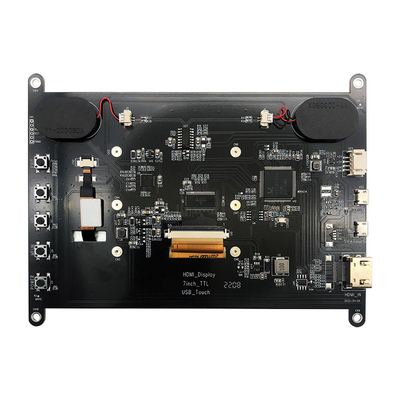

| Interfaccia della scheda madre | input | HDMI | Patch HDMI di tipo femminile 19Pin (orizzontale) |
| USB | MICRO 5P USB femmina B tipo 5,9 mm (orizzontale) | ||
| Interfaccia per cuffie | NC | ||
| Interfaccia touch | 6 pin | FPC-0.5-6PIN (orizzontale) | |
| Interfaccia di visualizzazione | Pin RGB 50 | FPC-0.5-50PIN (orizzontale) | |
| Audio | Uscita audio | 8Ω1,5W | 4PIN-1.25 H1.8 Sedile femminile ultra sottile (orizzontale) |
| Fornitore di alimentazione | Input di potenza | Input USB 5V ((+/- 0,5V) | |
| Visualizza Vop | 3.3V | ||
| Funzionamento di potenza | Potenza visualizzata | ||
| Consumo di potenza in standby della scheda madre | < 0,25 W | ||
| Menù OSD | Menù (riserva) | Luminosità, Contrasto, Correzione automatica, Fase, Orologio, Posizione del campo, Impostazione della funzione, Reset, ecc. | |
| Lingua (riserva) | Cinese, inglese, francese, tedesco, italiano, spagnolo, russo, coreano, giapponese, ecc. | ||
| pulsante (riservato) | Power, Menu, su, giù, uscita. | ||
Definizione del pin dell'interfaccia HDMI
1 T.M.D.S. DATI2+
2 T.M.D.S. DATA2 Scudo
3 T.M.D.S. DATA2-
4 T.M.D.S. DATI1+
5 T.M.D.S. DATA1 Scudo
6 T.M.D.S. DATA1-
7 T.M.D.S. DATI0+
8 T.M.D.S. DATI0 Scudo
9 T.M.D.S. DATI0-
10 T.M.D.S. DATA CLOCK+
11 T.M.D.S. DATA CLOCK Scudo
12 T.M.D.S. DATA CLOCK
13 CEC (controllo facoltativo dell'elettronica di consumo)
14 Riservato (in cavo ma N.C. sul dispositivo)
15 SCL(DDC)
16 SDA ((DDC)
17 Sito DDC/CEC
18 +5V (alimentazione)
19 Cavo per la sonda a scambio caldo
Pini del pannello tattile
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
Display HDMI da 7 pollici, Display PCAP TFT da 7 polliciDisegno del prodotto

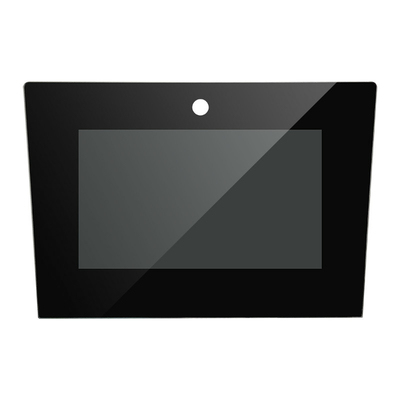

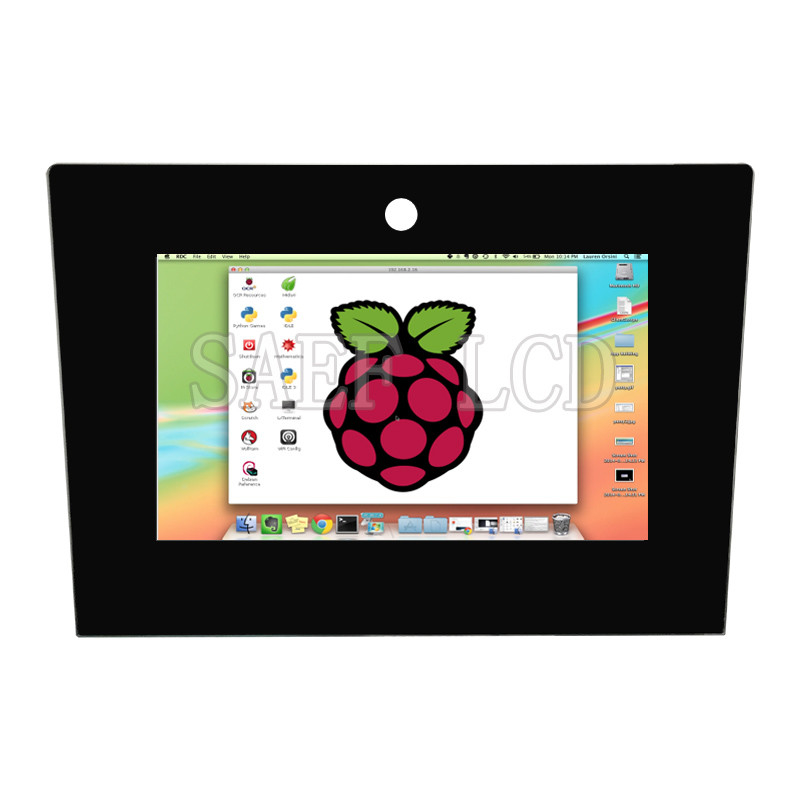

Display HDMI da 7 pollici, Display PCAP TFT da 7 polliciImmagine del prodotto
