Pannello a 2,66 pollici dell'inchiostro di 3 colori E, esposizione di carta elettronica dell'interfaccia di SPI

3 schermo a 2,66 pollici di colori EPD, 2,66" descrizione dell'esposizione della ESL dell'E-inchiostro

La tecnologia SFEPD213BWR-7018A01 di SAEF è un 3-Colors 2,66" un-si, la matrice attiva TFT, pannello di carta elettronico dell'esposizione (EPD). Il pannello ha tale di alta risoluzione (125dpi) che può da visualizzare facilmente i modelli fini. dovuto la sua natura bistabile, il pannello di EPD richiede il potere pochissimo di aggiornare e non ha bisogno di potere di mantenere un'immagine.

Caratteristiche

1. esposizione di carta elettronica della matrice attiva di TFT di un-si (EPD)

2.  Un supporto di tre colori: Bianco, nero, rosso

3. risoluzione: 296 x 152

4. consumo di energia ultrabasso

5. ampio angolo di visione eccellente - vicino a 180°

6.   Sottile & leggero extra

7.   Interfaccia di SPI

8.   RoHS compiacente

Applicazione

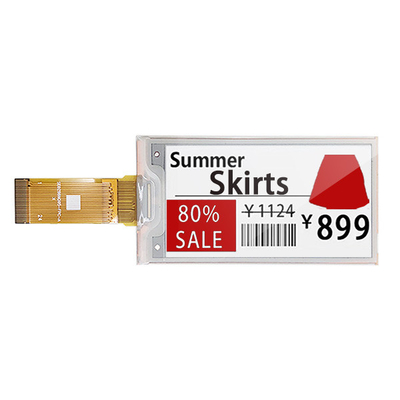

Sistema elettronico dell'etichetta di scaffale

Pin Definition

Pin1,    NC                  Non collegato

Pin2,    Il GDR   /O/    Il controllo del driver del MOSFET di potere, questo perno è il controllo dell'azionamento del portone del MOSFET di N-Manica.

Pin3,    RESE    //     L'input di controllo del ripetitore, questo perno è il senso corrente introdotto per il ciclo di controllo.

Pin4,    NC                  Non si colleghi con altri perni di NC

Pin5,    VSH2/C/    Condensatore. Questo perno è il portone positivo che determina la tensione ed il perno dell'alimentazione elettrica per il condensatore di stabilizzazione di VSH2 A dovrebbe essere collegato fra VSH2 e terra.

Pin6,    NC                     Non collegato

Pin7,    NC                     Non collegato

Pin8,     BS1    //       Il VSS, questo perno sta mettendo l'interfaccia del pannello.

Pin9,     OCCUPATO    /O/     Il busy signal del dispositivo, questo perno è perno occupato dell'uscita dello stato. Quando occupato è alto, l'operazione del chip non dovrebbe essere interrotta ed il comando non dovrebbe essere inviato.

Pin10,    RES#    //     La risistemazione di sistema, questo perno è input di segnale di risistemazione. Minimo attivo.

Pin11,    D/C#    //       Questo perno è controllo comando/di dati

Pin12,    CS#    //      Questo perno è il chip scelto.

Pin13,     SCL    //      Input di orologio di comunicazione di serie.

Pin14,     SDA    //     Ingresso/uscita di dati di comunicazione di serie.

Pin15,     VDDIO    /P/    Potere per l'ingresso/uscita del pins& di logica di interfaccia. Dovrebbe essere collegato con VCI.

Pin16,     VCI    /P/     Alimentazione elettrica per il chip

Pin17,     Terra    /P/    Terra

Pin18,     VDDD    /C/     L'uscita interna del regolatore un condensatore dovrebbe essere collegata fra VDD e terra.

Pin19,    VPP    /P/     Alimentazione elettrica per la programmazione di OTP

Pin20,     VSH    /C/    Questo perno è la fonte positiva che determina la tensione. Un condensatore di stabilizzazione dovrebbe essere collegato fra VSH e terra.

Pin21,     VGH    /C/    Un condensatore di stabilizzazione dovrebbe essere collegato fra VGH e terra.

Pin22,     VSL    /C   /    Questo perno è la fonte negativa che guida la tensione ed il perno dell'alimentazione elettrica per VCOM. Un condensatore di stabilizzazione dovrebbe essere collegato fra VSL e terra.

Pin23,     VGL    /C/     Un condensatore di stabilizzazione dovrebbe essere collegato fra VGL e terra.

Pin24,     VCOM    /C/    Questo perno è il VCOM che determina la tensione che un condensatore di stabilizzazione dovrebbe essere collegato fra VCOM e terra.

Sequenza di operazioni tipica

La selezione dell'interfaccia di MCU in questo modulo, là è 4 cavo SPI e 3 cavo SPI che può comunicare con MCU. Il modo dell'interfaccia di MCU può mettere tramite la selezione dell'hardware sui perni BS1. Quando è «basso», 4-wire SPI è selezionato. Quando è «alto», il 3-cavo SPI (9 bit SPI) è selezionato.

L'interfaccia seriale di MCU (4-wire SPI) 4 il cavo SPI consiste dell'orologio di serie lo SCL, i dati di serie SDA, D/C#, CS#, nel modo di SPI, D0 funge da SCL, D1 funge da SDA.

L'interfaccia seriale di MCU (3-cavo SPI) l'interfaccia seriale di 3 cavi consiste dello SCL di serie, dei dati di serie SDA e di CS#. Nel modo di SPI di 3 cavi, D0 funge da SCL, D1 funge da SDA, il perno D/C# può essere collegato ad una terra esterna. L'operazione è simile ad un'interfaccia seriale di 4 cavi mentre il perno di D/C# non è utilizzato. Ci sono complessivamente 9 bit si cambieranno il registro a scorrimento su ogni nono orologio nell'ordine: Il pezzo di D/C#, il pezzo di D/C, D7 al pezzo D0, il pezzo di D/C# (primo pezzo dei dati sequenziali) determinerà il seguente byte di dati nel registro a scorrimento è scritto ai dati RAM (pezzo di D/C# =1) o il registro di comando (pezzo dell'esposizione di D/C# = 0). Nell'ambito del modo di serie, scriva soltanto le operazioni si concedono.

Precauzione

(1) il pannello/modulo di EPD è fabbricato dai materiali fragili quali vetro e plastica e può essere rotto o fenduto se caduti. Tratti prego con attenzione. Non applichi la forza come il piegamento o torsione al pannello di EPD.

(2) è raccomandato per montare o installare i pannelli di EPD in un'area di lavoro pulita. La polvere e l'olio possono causare i cortocircuiti o degradarsi/graffio/ammaccatura la pellicola della protezione.

(3) non applica la pressione al pannello di EPD per evitare il danno.

(4) non collega o non stacca il connettore di interfaccia mentre il pannello di EPD è in funzione.

(5) sostiene prego l'incastonatura con il vostro dito mentre collega il cavo di interfaccia quale il FPC.

(6) non impila i pannelli/moduli di EPD. (7) non preme il FPC sul bordo di vetro o non non tir in giùare su/di FPC a 90°.

(8) non tocca il connettore del cavo di FPC.

(9) non tocca l'area di legame di IC. Può graffiare il cavo di TFT o la funzione di IC di danno.

(10) indossa una cinghia di polso (che collega colleghi) quando tratta e durante l'assemblea. I dispositivi a semiconduttore sono inclusi in pannello/modulo di EPD e dovrebbero essere trattati con attenzione per impedire tutta la scarica elettrostatica (ESD). (Ion Fan può essere necessario nell'operazione di assemblaggio ridurre il rischio di ESD.)

(11) tenga il pannello/modulo di EPD nell'ambiente specificato e nelle scatole di imballaggio originali quando stoccaggio per evitare graffiare e tenere la prestazione originale.

(12) non smonti o non riunisca il pannello di EPD.

(13) usi un panno asciutto molle senza prodotti chimici per pulire. Non premi prego duro per la pulizia perché la superficie della pellicola della protezione è molto molle e senza rivestimento duro. Questo comportamento farebbe l'ammaccatura o il graffio sullo strato della protezione.

(14) prego essere conscio di umidità evitare la sua penetrazione nel pannello di EPD, che può causare il danno durante il funzionamento.

(15) è prodotto dell'operazione di bassa temperatura. Sia prego conscio la temperatura differente di fare il gelo o la rugiada sulla superficie del pannello di EPD. L'umidità può penetrare nel pannello di EPD a causa di gelo o nella rugiada su superficie del pannello di EPD e fa il danno del pannello di EPD.

(16) l'umidità ad alta temperatura e alta, la luce solare o la luce fluorescente possono degradare la prestazione del pannello di EPD. Non esponga prego il pannello non protetto di EPD a temperatura elevata, ad alta umidità, a luce solare, o a fluorescente per i lungi periodi di tempo. Immagazzini prego il pannello di EPD nell'ambiente controllabile del magazzino e del pacchetto originale: Senza luce solare, senza condensazione, gamma di temperature di 15ºC a 35ºC ed umidità da 30%RH a 60%RH.

(17) l'inchiostro dell'etichetta usato per il segno del numero di identificazione del pannello è cancellato facilmente dal solvente. Eviti prego usando il solvente per pulire il pannello di EPD.

(18) Il EPD è sotto vuoto.

(19) prima che approvato da BOE e cliente, prodotti e specifiche di prodotto possa essere conforme a cambiamento senza preavviso. Confermi che avete ricevuto le ultime norme o specifiche del prodotto prima di progettazione, dell'acquisto o dell'uso finale.

(20) BOE fanno ogni tentativo di assicurarsi che i suoi prodotti siano di alta qualità e dell'affidabilità. Tuttavia, ufficio vendite del contatto SAEF prima di utilizzare il prodotto in un'applicazione che richiede particolarmente l'alta qualità e l'affidabilità o in dove il suo guasto o disfunzione può direttamente minacciare il rischio di causa o di vita umana di lesione corporea, quali spazio aereo, l'aeronautica, l'energia nucleare, il controllo di combustione, il trasporto, il traffico, l'attrezzatura di sicurezza o l'attrezzatura medica per sostegno vitale.

(21) progetti la vostra applicazione in moda da usare il prodotto all'interno delle gamme garantite da BOE specialmente per la valutazione massima, la gamma di tensione di rifornimento di funzionamento, le caratteristiche della radiazione del calore, gli stati dell'installazione ed altre caratteristiche. BOE non ha la responsabilità di guasto o di danno una volta usato oltre le gamme garantite. Anche all'interno delle gamme garantite, consideri le incidenze guasti o i modi di guasto normalmente prevedibili in dispositivi a semiconduttore ed impieghi le misure sistemiche quali le sicurezze intrinseche, di modo che l'attrezzatura che incorpora il prodotto di BOE non causa la lesione corporea, il fuoco o l'altro danno conseguente dovuto l'operazione del prodotto di BOE.

(22) questo prodotto non è destinato per essere radiazione resistere a.

3 schermo a 2,66 pollici di colori EPD, 2,66" disegno dell'esposizione della ESL dell'E-inchiostro

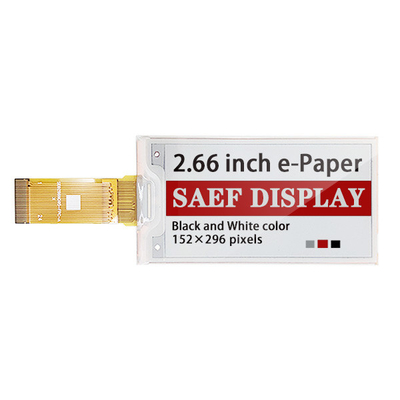

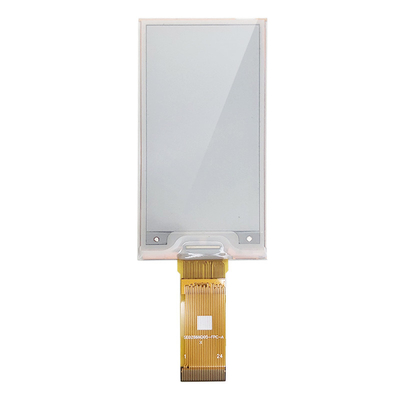

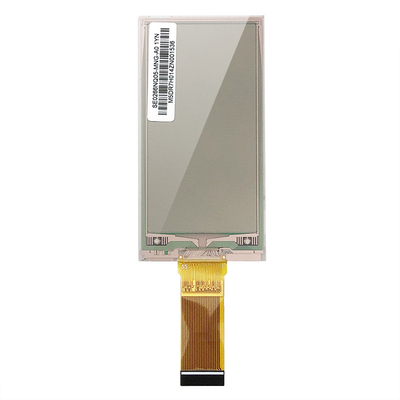

3 schermo a 2,66 pollici di colori EPD, 2,66" immagine di prodotto dell'esposizione della ESL dell'E-inchiostro
