Dettagli:
|
| Prodotto: | 2.42 pollici OLED | Risoluzione: | Risoluzione 128 x 64 punti |
|---|---|---|---|
| Tipo di vetro: | OLED (diodo emettitore di luce organico) | Ottica: | Tutti gli angoli di visione 80/80/80/80 |
| interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il contorno Dim.: | 60.50 × 73,00 × 2,00 mm (compreso il polarizzatore) |
| Area attiva: | 550,01 × 27,49 mm | Pitch dei pixel: | 0.43 × 0,43 (mm) |
| temperatura di funzionamento: | -40°C a +70°C | Temperatura di stoccaggio.: | -40°C a +85°C |
| Numero di pin: | 24 perni | Controller: | SSD1309 o equivalente |
| Modalità di guida: | 1/64 Ciclo di lavoro | Collegamento: | COG+FPC |
| Rapporto di contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
| Evidenziare: | Monocromio del modulo dell'esposizione di OLED,Modulo a 2,42 pollici dell'esposizione di OLED |
||
Monocromo PMOLED 2.42" Inch 128x64 Bianco Blu Giallo Verde Fonti SSD1309 I2C SPI 6800 8080 Interfaccia
2Display OLED da 42 pollici, OLED da 2,42 pollici 128x64 Descrizione
SAEF Technology SFOS242YZ-12864WBYG-01 è un2Display OLED da.42" è composto da 128x64 pixel con struttura COG OLED.SFOS242YZ-12864WBYG-012.42 pollici display OLED è integrato in SSD1309 IC, si comunica tramite 6800, 8080, SPI e I2C interfaccia.peso leggero e basso consumo di energia, ottimo per gli strumenti manuali, contatori, reti intelligenti, IoT, ecc.
Il modulo OLED può funzionare a temperature da -40°C a +70°C; le sue temperature di stoccaggio variano da -40°C a +85°C.
Definizione del pin:
- Fornitura di energia
Pin 5,VDD, Power Supply for Logic Circuit. Questo è un pin di alimentazione di tensione. Deve essere collegato a una fonte esterna.
Pin 3,VSS, Ground of Logic Circuit. Questo è un pin di terra. Funge anche da riferimento per i pin logici. Deve essere collegato a terra esterna.
Pin23,Questo è il pin di alimentazione di tensione più positivo del chip. Deve essere alimentato esternamente.
Pin2,VLESS, Ground of Analog Circuit. Questo è un pin di terra analogo.
- Guidatore.
Pin21,IREF, Current Reference for Brightness Adjustment. Questo pin è il pin di riferimento della corrente di segmento. Tra questo pin e VSS deve essere collegata una resistenza. Impostare la corrente a 10μA.
Pin22,VCOMH, Voltage Output High Level for COM Signal. Questo pin è il pin di ingresso per l'alto livello di uscita di tensione per i segnali COM. Un condensatore deve essere collegato tra questo pin e VSS.
- Interfaccia
Pin6, Pin7,BS1/BS2, Communicating Protocol Select. Questi pin sono l'ingresso di selezione dell'interfaccia MCU. Vedi la tabella seguente:
I2C: BS1=1, BS2=0
4 fili in serie: BS1=0, BS2=0
8 bit 68xx parallelo: BS1=0, BS2=1
8 bit 80xx parallelo: BS1=1, BS2=1
Pin9,RES#, Power Reset for Controller and Driver. Questo pin è l'ingresso del segnale di reset. Quando il pin è basso, viene eseguita l'inizializzazione del chip. Mantenere questo pin alto durante il normale funzionamento.
Pin 8,CS#, Chip Select Questo pin è l'ingresso di selezione del chip. Il chip è abilitato per la comunicazione MCU solo quando CS# è spinto basso.
Pin10, D/C#, Controllo dati/comando. Questo pin è il pin di controllo dati/comando. Quando il pin viene tirato in alto, l'input a D7~D0 sarà interpretato come dati di visualizzazione. Quando il pin viene tirato in basso,l'input a D7~D0 verrà trasferito nel registro dei comandiQuando il pin viene tirato in alto e la modalità di interfaccia seriale è selezionata, i dati di SDIN saranno interpretati come dati. Quando viene tirato in basso, i dati di SDIN saranno trasferiti al registro dei comandi.In modalità I2C, questo pin funge da SA0 per la selezione dell'indirizzo slave. Per informazioni dettagliate sui segnali di interfaccia MCU, si rimanda ai diagrammi delle caratteristiche di tempistica.
Pin 12,E/RD#, Read/Write Enable o Read Questo pin è l'ingresso dell'interfaccia MCU. Quando si interfaccia a un microprocessore della serie 68XX, questo pin sarà utilizzato come segnale Enable (E).L'operazione di lettura/scrittura viene avviata quando questo pin viene tirato in alto e il CS# è tirato in basso. Quando si connette a un microprocessore 80XX, questo pin riceve il segnale Read (RD#). L'operazione di lettura dei dati viene avviata quando questo pin viene premuto basso e CS# è premuto basso.Quando è selezionata la modalità seriale o I2C, questo pin deve essere collegato al VSS.
Pin 11,R/W#, Read/Write Select o Write. Questo pin è l'ingresso dell'interfaccia MCU. Quando si interfaccia a un microprocessore della serie 68XX, questo pin verrà utilizzato come input di selezione Read/Write (R/W#).Tirare questo perno a ?? alto per la modalità di lettura e tirarlo a basso per la modalità di scrittura. Quando viene selezionata la modalità di interfaccia 80XX, questo pin sarà l'ingresso Write (WR#). L'operazione di scrittura dei dati viene avviata quando questo pin viene tirato verso il basso e il CS# è tirato verso il basso.Quando è selezionata la modalità seriale o I2C, questo pin deve essere collegato al VSS.
Pin13~Pin20,D0~D7, D0 sarà l'input di orologio seriale SCLK. Quando la modalità I2C è selezionata, D2, D1 dovrebbero essere stanchi insieme e servire come SDAOUT, SDAIN in applicazione e D0 è l'input di orologio seriale, SCL.I perni non utilizzati devono essere collegati al sistema di controllo di sicurezza, ad eccezione del sistema D2 in modalità seriale..
- In retromarcia.
Pin 4,Il pin NC tra i pin di funzione è riservato per un design compatibile e flessibile.
Pin1, Pin24,N.C. (GND), Reserved Pin (Supporting Pin). I pin di supporto possono ridurre le influenze delle sollecitazioni sui pin di funzione.Questi perni devono essere collegati alla terra esterna come il circuito di protezione ESD. Tecnologia Unvision
| Prodotto: | 2.42 pollici OLED | Risoluzione: | Risoluzione 128 x 64 punti |
|---|---|---|---|
| Tipo di vetro: | OLED (diodo emettitore di luce organico) | Ottica: |
Tutti gli angoli di vista (80/80/80/80) |
| Interfaccia: | I2C, SPI, 6800, 8080 facoltativo | Il profilo Dim.: |
600,50 × 73,00 × 2,00 mm (compreso il polarizzatore) |
| Area attiva: | 550,01 × 27,49 mm | Pixel Pitch: | 00,43 × 0,43 mm |
| Temperatura di funzionamento: | -40°C a +70°C | Temperatura di conservazione: | -40°C a +85°C |
| Numero di pin: | 24 pin | Controller: | SSD1309 o equivalente |
| Modalità di guida: | 1/64 Ciclo di lavoro | Collegamento: | COG+FPC |
| Contrasto: |
2000: 1 (Contrasto in camera buia) |
Rispetto: | Compliance REACH e RoHS |
I display grafici OLED di SAEF Technology sono disponibili in tre strutture meccaniche, tra cui la tecnologia COB, COG e TAB a matrice passiva.Disponibile risoluzione OLED grafica monocroma in display grafico OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 OLED grafica, 200x16 OLED grafica, OLED 128x32, display OLED 128x64, OLED 128x128, e 256x64 OLED Display.I display grafici OLED della gamma di prodotti SAEF sono dotati di controller e interfacce integrateI moduli di visualizzazione OLED hanno tensioni di 3V o 5V a seconda della risoluzione/colore.
SAEF offre una vasta gamma di moduli di display OLED dalle dimensioni da 0,49" a 5,5" OLED, come micro OLED Display da 0,49", mini OLED Display da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,66", OLED da 0,69", OLED da 0,91", OLED da 0,95", OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLED da 0,99" OLEDDisplay OLED da 96 pollici, display OLED da 1,5", OLED da 2", OLED da 2,4", OLED da 2,7", OLED da 5,5", e soluzioni di progettazione personalizzate.
2Display OLED da 42 pollici, disegno OLED da 128x64

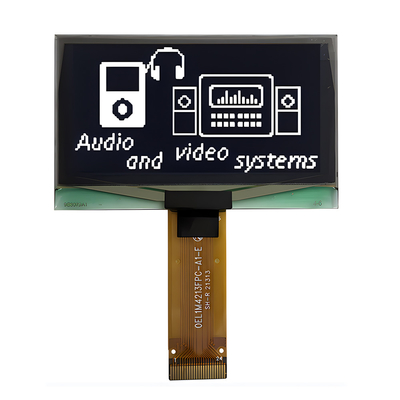

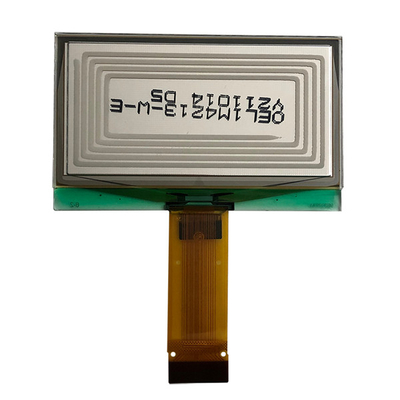

2Display OLED da 42 pollici, OLED da 2,42 pollici 128x64 Immagine del prodotto reale
