Dettagli:
|
Prodotto: | 0Display OLED da.96 pollici 7 pin | Struttura: | COG + PCB |
---|---|---|---|
Risoluzione: | pixel 128x64 | Interfacce: | SPI (I2C facoltativo) |
Visualizzazione di Algle: | Tutto l'angolo di visione | Numero di pin: | 7 pin (opzionale 4 pin) |
Colore: | Bianco e blu facoltativo | Dimensione del modulo: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
Vetro: | PMOLED (matrice passiva OLED) | controller: | SSD1306 o equivalente |
Fornitore di energia: | 3V / 5V | Operatore temporaneo.: | -40°C a +85°C |
Rapporto di contrasto: | 2000: 1 (Contrasto in camera buia) | Rispetto: | Compliance REACH e RoHS |
Evidenziare: | Esposizione a 0,96 pollici di I2C OLED,Esposizione a 0 |

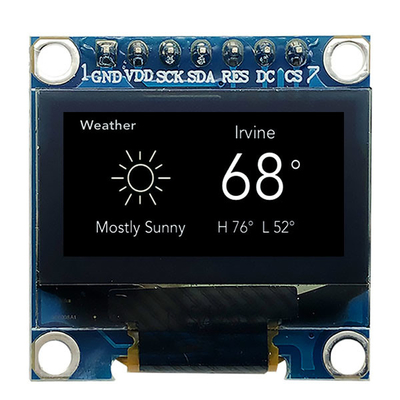

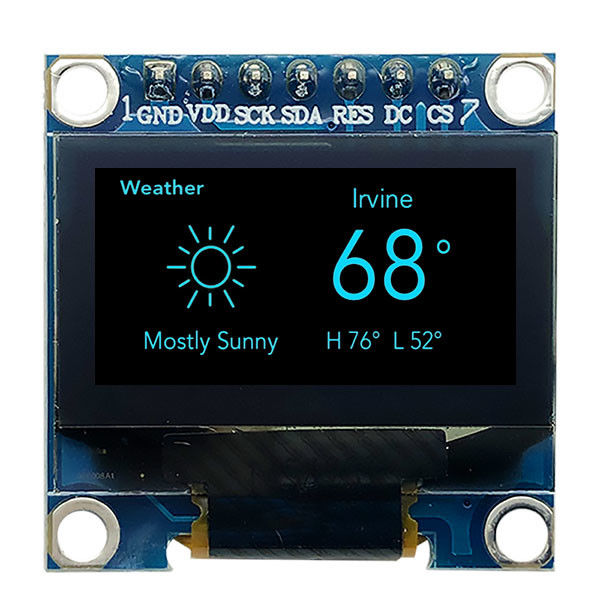

7 pin Modulo di visualizzazione OLED da 0,96 pollici SPI I2C 3V PMOLED Bianco Con SSD1306 Driver IC
Display OLED 12864 (COG+PCB), SPI 7 Pin, SSD1306 Descrizione
Il modello SFOM096YZ7-12864WB-01 è un'estensione di SF-OS096YZ7-12864WB-01 con una scheda PCB sul modulo; misura 0,96 pollici diagonalmente ed è composto da 128x64 pixel.Questa scheda PCB con quattro fori di montaggio è un modo facile per i clienti di fissare i moduli alle loro applicazioni. Il modulo SFOM096YZ7-12864WB-01 ha un circuito integrato SSD1306; supporta l'interfaccia SPI a 4 fili; interfaccia I2C opzionale, ciclo di lavoro 1/64, tensione di alimentazione logica 3.3V ~ 5V, livello I / O da 5V a 3V,con circuito di conversioneIl modulo è collegato con 7 pin di connettore e 4 pin di connettore sono collegati opzionalmente.
Questo modulo OLED è adatto per applicazioni domestiche intelligenti, attrezzature mediche, controllo intelligente, strumentazione, ecc. e può funzionare a temperature da -40 °C a +85 °C;
Caratteristiche
1Questo mini display OLED da 0,96 pollici ha una risoluzione di 128X64 e un chipset SSD1306.
2Questo modulo di display OLED da 0,96 pollici ha un consumo di energia estremamente basso: illuminazione a schermo intero 0,08w.

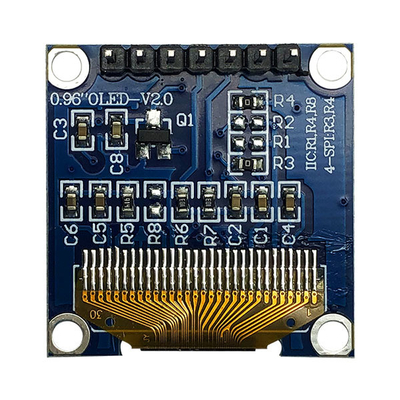

3Questo micro display OLED da 0,96 pollici ha quattro fori di montaggio per una facile installazione.
4Questo prodotto OLED da 0,96 pollici 12864 è progettato per il tipo SPI, IIC opzionale.
5Questo prodotto OLED 7 pin da 0,96 pollici supporta una varietà di chip di controllo: completamente compatibile con la serie Arduino 51, la serie msp430, l'IC CSR stm32/2 ecc.
6La tensione di alimentazione di questo prodotto OLED SPI da 0,96 pollici è DC 3V-5V.
7. Questo modulo display OLED da 0,96 pollici è incorporato nel driver IC. può comunicare con l'interfaccia 2C/IIC.
8Questo prodotto OLED da 0,96 pollici 128x64 è compatibile con MMDVM, Pi-Star, ed è compatibile con Raspberry pi.
9. Questo prodotto OLED da 0,96 pollici 12864 SPI è un design auto-luminoso, non ha bisogno di retroilluminazione, il display può auto-luminoso; ha un alto contrasto, punti luminosi e nitidi, anche minuscoli caratteri abbastanza leggibili.
10. lo schermo OLED da 0,96 pollici non ha caratteri incorporati all'interno del controller OLED, l'utente può creare i caratteri attraverso il software di generazione di caratteri.
Specifica del prodotto
Prodotto: | 0Display OLED da 96 pollici 7 pin |
Risoluzione: | 128x64 pixel |
Struttura: | COG + PCB |
Interfacce: | SPI (I2C facoltativo) |
Numero di pin: | 7 pin |
Dimensione del modulo: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
Controller: | SSD1306 o equivalente |
Guardando Algle: | Tutte le prospettive |
Colore: | Bianco e blu facoltativo |
Vetro: | PMOLED (OLED a matrice passiva) |
Fornitore di alimentazione: | 3V / 5V |
Contrasto: | 2000: 1 (Contrasto in camera buia) |
Temp. operativo: | -40°C a +85°C |
Rispetto: | Compliance REACH e RoHS |
12864 OLED, SPI 0,96" 7 Pin, SSD1306 Display OLED (COG+PCB)Disegno
12864 OLED, 0,96" SPI 7 Pin, SSD1306 Display OLED (COG+PCB)
