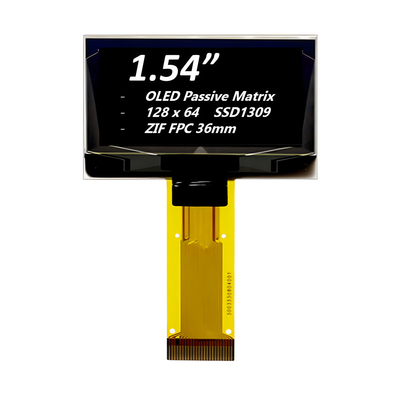

1.54 pollici 128x64 display OLED SSD1309 driver IC Descrizione del prodotto
Rapida rassegna del prodotto
N. modello SFOS154XZ-7096AN
¢Tipologia: grafica
¢Struttura: COG
Dimensione: 1,54"
¢ Adatto per dispositivi indossabili
¢128 x 64 Matrice a punti
¢IC:SSD1309
Fornitore di alimentazione 3V
¥1/64 dazio
Interfaccia: 8 bit 68XX/80XX parallelo, 4 fili SPI, I2C
Colore dell'apparecchio: Bianco / Blu
Descrizione del prodotto
Il display OLED SFOS154XZ-7096AN è composto da 128x64 pixel, dimensione diagonale 1.54 pollici.;è integrato con il controller IC SSD1309 e comunica tramite l'interfaccia SPI seriale a 8 bit parallela, I2C e a 4 fili 6800/8080.Questo display OLED SFOS154XZ-7096AN è basato su una tecnologia a chip sul vetro e quindi è molto sottile, solo 1,45 mm di profondità.
SFOS154XZ-7096AN è un display OLED di struttura COG questo modulo OLED è leggero, a bassa potenza e molto sottile, è adatto per dispositivi per pareti / contatori, applicazioni domestiche, sistema POS, sistema Cloud / IoT,strumenti manuali, dispositivi tecnologici intelligenti, sistemi energetici, automobilistici, sistemi di comunicazione, strumenti medici, ecc. Il modulo OLED SFOS154XZ-7096AN può funzionare a temperature comprese tra -40°C e +80°C;le sue temperature di conservazione vanno da -40°C a +85°C.
Informazioni sul prodotto
| Prodotto: |
1Display OLED da 54 pollici |
| Risoluzione: |
Risoluzione 128x64 pixel |
| Controllo del driver: |
SSD1309 |
| Interfaccia: |
8 bit 68XX/80XX parallelo, 4 fili SPI, I2C |
| Ottica: |
Tutte le prospettive |
| Tipo di collegamento del modulo: |
ZIF FPC 36 mm |
| Modalità di visualizzazione: |
Matrice passiva |
| Colore di visualizzazione: |
Bianco, giallo, blu |
| Il contorno Dim.: |
420,04 x 27,22 x 1,45 mm |
| Area attiva: |
35.052 × 17.516 (mm) |
| Pixel Pitch: |
0.274 × 0,274 (mm) |
| Temperatura di funzionamento: |
-40°C a +70°C |
| Temperatura di conservazione: |
-40°C a +85°C |
| Numero di pin: |
24 pin |
| Tensione di alimentazione: |
1.65 - 3.3V |
| Tipo di pacchetto IC: |
COG |
| Funzione: |
1/64 |
| Rispetto: |
Compliance REACH e RoHS |
1.54 pollici 128x64 Display OLED SSD1309 Driver IC Disegno del prodotto
Definizione del pin
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin) I pin di supporto possono ridurre le influenze delle sollecitazioni sui pin di funzione.Questi perni devono essere collegati alla terra esterna come il circuito di protezione ESD.
Pin2 VLSS Ground di circuito analogo.
Pin3 VSS Ground del circuito logico
Pin4 N.C. -Reserved Pin, Il pin N.C. tra i pin di funzione è riservato per un design compatibile e flessibile.
Fornitore di alimentazione VDD pin5 per il circuito logico.
Pin6 BS1 Protocollo di comunicazione Selezionare
Pin7 BS2 Protocollo di comunicazione Selezionare 1 19 RES# IPower Reset for Controller and DriverQuesto pin è l'input del segnale di reset. Quando il pin è basso, l'inizializzazione del chip viene eseguita.Mantenere questa spina tirare alto durante il normale funzionamento.
Pin8 CS# Selezionare chip
Pin9 RES#
Pin10 D/C# Dati/Comando
Pin11 R/W# Leggere/Scrivere Selezionare o Scrivere
Pin12 E/RD# Abilitazione di lettura/scrittura o lettura
Pin13~20 D0~D7 Bus di ingresso/uscita dei dati host
Pin21 IREF Corrente di riferimento per la regolazione della luminosità.
Pin22 VCOMH Voltage Output High Level per il segnale COM.
Fornitore di alimentazione VCC pin23 per il pannello OEL.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) I pin di supporto possono ridurre le influenze delle sollecitazioni sui pin di funzione.Questi perni devono essere collegati alla terra esterna come il circuito di protezione ESD.

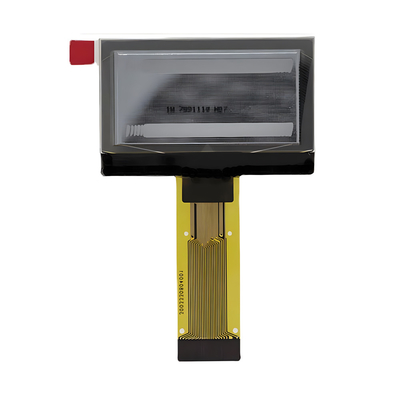

1.54 pollici 128x64 display OLED SSD1309 Driver IC Immagine del prodotto
